Tlačná pružina D-263K Pružinová ocel Ø 2,2 x 21,8 x 59,1 mm

Cenová stupnice - Tlačná pružina D-263K

Množství Jedn. cena [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Tlačná pružina Nakoupit

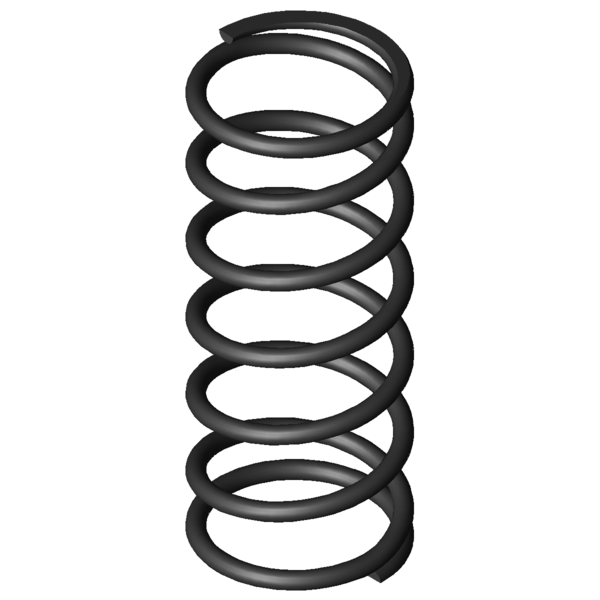

Obrázek produktu Tlačná pružina D-263K
Obrázek produktu Tlačná pružina D-263K
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-263K

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 2,2 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 21,8 mm Střední průměr vinutí
De 24 mm Vnější průměr vinutí
Dd 18,9 mm Největší průměr trnu
Dh 25,1 mm Nejmenší průměr dutinky
L0 59,1 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 165,885 N Maximální síla při statickém zatížení
Ln 19,49 mm Nejmenší délka při statickém zatížení
sn 39,61 mm Největší dráha pružiny při statickém zatížení
Fndyn 159,612 N Maximální síla při dynamickém zatížení
Lndyn 20,99 mm Nejmenší délka při dynamickém zatížení
shdyn 13,82 mm Největší dráha pružiny při dynamickém zatížení
S 10,345 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 5,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 4,188 N/mm Tuhost pružiny
Gew 15,4342 g Hmotnost výrobku
Fntol 9,18 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 9,09 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,45 mm (+/-) Tolerance průměru vinutí
L0tol 1,6 mm (+/-) Tolerance délky nenapnuté pružiny
PG G - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-263K Pružinová ocel Ø 2,2 x 21,8 x 59,1 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-263K Pružinová ocel Ø 2,2 x 21,8 x 59,1 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-263K Pružinová ocel Ø 2,2 x 21,8 x 59,1 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-263K Pružinová ocel Ø 2,2 x 21,8 x 59,1 mm

síla-dráha-výpočet Tlačná pružina D-263K

Formulář dotazu Tlačná pružina D-263K Pružinová ocel Ø 2,2 x 21,8 x 59,1 mm

Formulář dotazu Tlačná pružina D-263K

Podobné tlačné pružiny pro Tlačná pružina D-263K Pružinová ocel Ø 2,2 x 21,8 x 59,1 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-263K EN 10270-1 2,2 24 59,1 165,885 19,49 39,61 5,5 4,188 100,0 | 100,0 | 100,0 | 100,0
VD-263K 1.4310 2,2 24 59,1 142,478 19,49 39,61 5,5 3,597 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-145DC 24 68,8 0,099 EN 10270-1 4,995 18,09 50,71 40,0 | 77,1 | 40,6 | 2,4
D-207S 23,6 60 0,738 EN 10270-1 28,017 22,02 37,98 54,6 | 89,9 | 56,4 | 17,6
D-206A 24 60,9 0,969 EN 10270-1 49,204 10,11 50,79 54,6 | 86,9 | 53,8 | 23,1
D-206D-14 20,4 58 1,037 EN 10270-1 46,269 13,4 44,6 55,1 | 82,3 | 58,4 | 24,8
D-207JR 22 50,7 1,088 EN 10270-1 39,526 14,39 36,31 55,2 | 81,9 | 57,7 | 26,0
D-239A-02 25 62,5 2,436 EN 10270-1 107,706 18,28 44,22 76,4 | 93,8 | 77,3 | 58,2
D-232L-01 20 56 2,729 EN 10270-1 102,987 18,26 37,74 76,8 | 86,6 | 78,7 | 65,2
D-239A-03 25 63 2,977 EN 10270-1 136,053 17,3 45,7 83,0 | 93,6 | 84,3 | 71,1
D-235 27 58 2,981 EN 10270-1 125,184 16 42 82,9 | 92,6 | 84,9 | 71,2
D-239A-14 23,5 58 2,982 EN 10270-1 119,251 18,01 39,99 84,1 | 95,7 | 85,5 | 71,2
D-247C 20,5 62 3,029 EN 10270-1 112,419 24,88 37,12 81,2 | 90,5 | 80,7 | 72,3
D-241 22 62 3,705 EN 10270-1 156,147 19,85 42,15 91,7 | 92,6 | 94,1 | 88,5
D-240A 22 55,4 3,705 EN 10270-1 139,476 17,75 37,65 90,0 | 92,1 | 89,6 | 88,5
D-263K 24 59,1 4,188 EN 10270-1 165,885 19,49 39,61 100,0 | 100,0 | 100,0 | 100,0
D-275A 22,5 60 5,852 EN 10270-1 173,137 30,42 29,59 83,4 | 93,4 | 85,3 | 71,6
D-263VC 20 60,9 6,048 EN 10270-1 199,95 27,84 33,06 81,5 | 92,0 | 83,2 | 69,2
D-273A-04 24 52 7,28 EN 10270-1 220,957 21,65 30,35 75,1 | 92,0 | 75,8 | 57,5
D-275 22,5 54 9,044 EN 10270-1 292,131 21,7 32,3 68,8 | 91,0 | 69,2 | 46,3
D-288Z-42 27 55,1 10,853 EN 10270-1 318,714 25,73 29,37 62,3 | 85,2 | 63,1 | 38,6
D-305A 23,2 61 15,709 EN 10270-1 362,67 37,91 23,09 55,4 | 87,4 | 52,0 | 26,7
D-288Z-52 21 60,5 16,646 EN 10270-1 417,371 35,43 25,07 54,3 | 86,2 | 51,5 | 25,2
D-313L-01 25 63,5 20,541 EN 10270-1 431,728 42,48 21,02 49,8 | 83,4 | 45,7 | 20,4
D-308A-01 22 56 21,435 EN 10270-1 470,668 34,04 21,96 50,0 | 85,1 | 45,3 | 19,5
D-305 23,2 49,5 24,278 EN 10270-1 551,326 26,79 22,71 48,0 | 83,1 | 43,7 | 17,3
D-313L-02 25 57 24,942 EN 10270-1 517,412 36,26 20,74 47,8 | 84,5 | 42,2 | 16,8
D-311 19,2 59 30,682 EN 10270-1 664,58 37,34 21,66 45,4 | 82,9 | 39,8 | 13,6
D-313N-10 22,5 60 33,793 EN 10270-1 742,903 38,02 21,98 45,3 | 84,5 | 38,9 | 12,4
D-336A 24 65 38,353 EN 10270-1 702,818 46,68 18,33 42,6 | 82,0 | 34,9 | 10,9
D-337 24 72 38,353 EN 10270-1 971,288 46,68 25,33 43,5 | 79,0 | 40,5 | 10,9
Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202081; Tlačná pružina D-263K

Země původu: DE, German; Tlačná pružina D-263K

Obrázek produktu - Tlacné pružiny D-263K

Obrázek produktu - Tlacné pružiny D-263K

QR-Code: Tlačná pružina D-263K
