Tlačná pružina D-240A Pružinová ocel Ø 2 x 20 x 55,4 mm

Cenová stupnice - Tlačná pružina D-240A

Množství	Jedn. cena [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Tlačná pružina Nakoupit

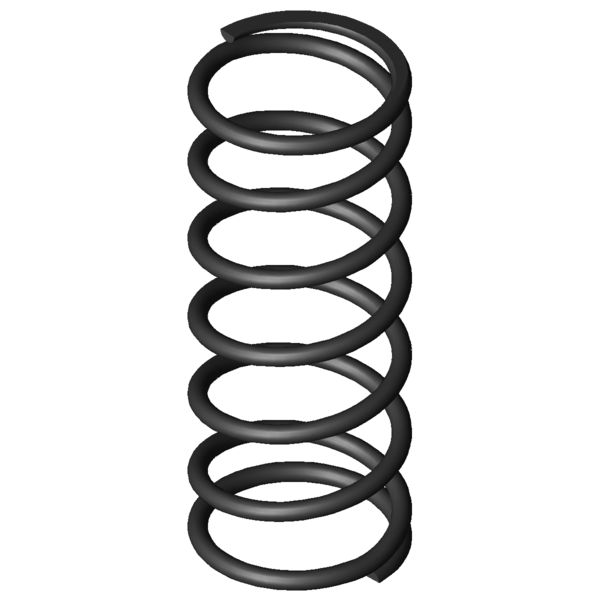

Obrázek produktu Tlačná pružina D-240A

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-240A

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	20	mm	Střední průměr vinutí
De	22	mm	Vnější průměr vinutí
Dd	17,3	mm	Největší průměr trnu
Dh	23,1	mm	Nejmenší průměr dutinky
L0	55,4	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	139,476	N	Maximální síla při statickém zatížení
Ln	17,75	mm	Nejmenší délka při statickém zatížení
sn	37,65	mm	Největší dráha pružiny při statickém zatížení
Fndyn	134,364	N	Maximální síla při dynamickém zatížení
Lndyn	19,13	mm	Nejmenší délka při dynamickém zatížení
shdyn	14,02	mm	Největší dráha pružiny při dynamickém zatížení
S	9,709	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	3,705	N/mm	Tuhost pružiny
Gew	11,7023	g	Hmotnost výrobku
Fntol	7,75	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	7,67	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	1,53	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-240A Pružinová ocel Ø 2 x 20 x 55,4 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-240A Pružinová ocel Ø 2 x 20 x 55,4 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-240A Pružinová ocel Ø 2 x 20 x 55,4 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-240A Pružinová ocel Ø 2 x 20 x 55,4 mm

síla-dráha-výpočet Tlačná pružina D-240A

Formulář dotazu Tlačná pružina D-240A Pružinová ocel Ø 2 x 20 x 55,4 mm

Formulář dotazu Tlačná pružina D-240A

Podobné tlačné pružiny pro Tlačná pružina D-240A Pružinová ocel Ø 2 x 20 x 55,4 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-240A	EN 10270-1	2	22	55,4	139,476	17,75	37,65	5,5	3,705	100,0 \| 100,0 \| 100,0 \| 100,0
VD-240A	1.4310	2	22	55,4	119,795	17,75	37,65	5,5	3,182	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145DH	21	48,5	0,15	EN 10270-1	4,802	16,45	32,05	42,0 \| 77,7 \| 44,3 \| 4,0
D-207S	23,6	60	0,738	EN 10270-1	28,017	22,02	37,98	56,0 \| 88,5 \| 59,6 \| 19,9
D-180J	20	50,4	0,908	EN 10270-1	37,999	8,57	41,83	54,6 \| 80,6 \| 58,6 \| 24,5
D-206A	24	60,9	0,969	EN 10270-1	49,204	10,11	50,79	55,0 \| 84,2 \| 54,7 \| 26,2
D-206D-14	20,4	58	1,037	EN 10270-1	46,269	13,4	44,6	57,6 \| 86,1 \| 58,8 \| 28,0
D-207JR	22	50,7	1,088	EN 10270-1	39,526	14,39	36,31	60,2 \| 88,8 \| 62,4 \| 29,4
D-207J-71	20	55	1,481	EN 10270-1	60,78	13,96	41,04	65,3 \| 88,4 \| 67,7 \| 40,0
D-208	21,6	48	2,384	EN 10270-1	83,218	13,1	34,9	76,3 \| 88,3 \| 76,2 \| 64,4
D-247D-06	20	50	2,541	EN 10270-1	48,599	30,87	19,13	68,4 \| 93,7 \| 42,8 \| 68,6
D-232L-01	20	56	2,729	EN 10270-1	102,987	18,26	37,74	84,6 \| 93,3 \| 86,8 \| 73,7
D-239A-14	23,5	58	2,982	EN 10270-1	119,251	18,01	39,99	88,9 \| 96,4 \| 89,8 \| 80,5
D-247C	20,5	62	3,029	EN 10270-1	112,419	24,88	37,12	88,5 \| 94,2 \| 89,6 \| 81,8
D-232L	20	51,5	3,225	EN 10270-1	114,475	16,01	35,49	88,8 \| 91,3 \| 88,2 \| 87,1
D-240A	22	55,4	3,705	EN 10270-1	139,476	17,75	37,65	100,0 \| 100,0 \| 100,0 \| 100,0
D-263K	24	59,1	4,188	EN 10270-1	165,885	19,49	39,61	90,0 \| 92,1 \| 89,6 \| 88,5
D-275A	22,5	60	5,852	EN 10270-1	173,137	30,42	29,59	77,6 \| 90,0 \| 79,6 \| 63,3
D-263M-01	19	57	5,921	EN 10270-1	179,971	26,61	30,39	77,7 \| 91,5 \| 79,1 \| 62,6
D-263VC	20	60,9	6,048	EN 10270-1	199,95	27,84	33,06	76,5 \| 89,6 \| 78,8 \| 61,3
D-273A-04	24	52	7,28	EN 10270-1	220,957	21,65	30,35	70,4 \| 88,5 \| 71,9 \| 50,9
D-275	22,5	54	9,044	EN 10270-1	292,131	21,7	32,3	66,5 \| 91,8 \| 66,8 \| 41,0
D-305A	23,2	61	15,709	EN 10270-1	362,67	37,91	23,09	52,1 \| 82,7 \| 49,9 \| 23,6
D-288Z-52	21	60,5	16,646	EN 10270-1	417,371	35,43	25,07	52,3 \| 84,6 \| 50,0 \| 22,3
D-308A-01	22	56	21,435	EN 10270-1	470,668	34,04	21,96	49,5 \| 87,1 \| 44,0 \| 17,3
D-305	23,2	49,5	24,278	EN 10270-1	551,326	26,79	22,71	46,8 \| 82,2 \| 42,8 \| 15,3
D-313L-02	25	57	24,942	EN 10270-1	517,412	36,26	20,74	45,4 \| 80,2 \| 41,0 \| 14,8
D-310A	19,2	54	27,453	EN 10270-1	357,433	40,98	13,02	44,2 \| 82,4 \| 36,8 \| 13,5
D-313N-10	22,5	60	33,793	EN 10270-1	742,903	38,02	21,98	43,8 \| 81,9 \| 38,6 \| 11,0
D-339A-01	21,5	50	74,865	EN 10270-1	947,308	37,35	12,65	36,1 \| 79,3 \| 24,2 \| 4,9
D-339T-10	22	50	141,723	EN 10270-1	1729,023	37,8	12,2	33,7 \| 78,2 \| 20,2 \| 2,6

Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202081; Tlačná pružina D-240A

Země původu: DE, German; Tlačná pružina D-240A
