Tlačná pružina D-180J Pružinová ocel Ø 1,2 x 18,8 x 50,4 mm

Cenová stupnice - Tlačná pružina D-180J

Množství Jedn. cena [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Tlačná pružina Nakoupit

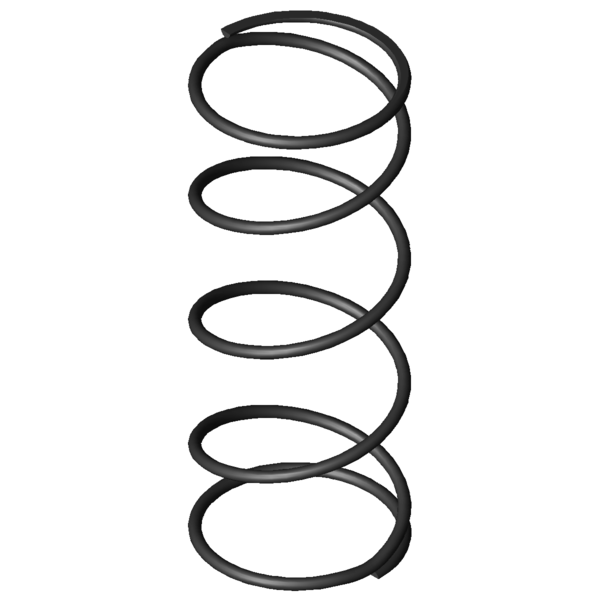

Obrázek produktu Tlačná pružina D-180J
Obrázek produktu Tlačná pružina D-180J
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-180J

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 1,2 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 18,8 mm Střední průměr vinutí
De 20 mm Vnější průměr vinutí
Dd 16,9 mm Největší průměr trnu
Dh 22 mm Nejmenší průměr dutinky
L0 50,4 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 37,999 N Maximální síla při statickém zatížení
Ln 8,57 mm Nejmenší délka při statickém zatížení
sn 41,83 mm Největší dráha pružiny při statickém zatížení
Fndyn 35,834 N Maximální síla při dynamickém zatížení
Lndyn 10,95 mm Nejmenší délka při dynamickém zatížení
shdyn 14,12 mm Největší dráha pružiny při dynamickém zatížení
S 14,057 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 3,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 0,908 N/mm Tuhost pružiny
Gew 2,904 g Hmotnost výrobku
Fntol 2,84 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 2,83 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,5 mm (+/-) Tolerance průměru vinutí
L0tol 23,5 mm (+/-) Tolerance délky nenapnuté pružiny
PG E - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-180J Pružinová ocel Ø 1,2 x 18,8 x 50,4 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-180J Pružinová ocel Ø 1,2 x 18,8 x 50,4 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-180J Pružinová ocel Ø 1,2 x 18,8 x 50,4 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-180J Pružinová ocel Ø 1,2 x 18,8 x 50,4 mm

síla-dráha-výpočet Tlačná pružina D-180J

Formulář dotazu Tlačná pružina D-180J Pružinová ocel Ø 1,2 x 18,8 x 50,4 mm

Formulář dotazu Tlačná pružina D-180J

Podobné tlačné pružiny pro Tlačná pružina D-180J Pružinová ocel Ø 1,2 x 18,8 x 50,4 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-180J EN 10270-1 1,2 20 50,4 37,999 8,57 41,83 3,5 0,908 100,0 | 100,0 | 100,0 | 100,0
VD-180J 1.4310 1,2 20 50,4 32,638 8,57 41,83 3,5 0,78 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-145DH 21 48,5 0,15 EN 10270-1 4,802 16,45 32,05 50,9 | 91,6 | 44,6 | 16,5
D-179F 19 50 0,743 EN 10270-1 31,234 7,96 42,04 89,3 | 95,3 | 90,8 | 81,8
D-180Y-02 19 49 0,809 EN 10270-1 29,805 12,14 36,86 89,5 | 96,1 | 83,3 | 89,0
D-180J 20 50,4 0,908 EN 10270-1 37,999 8,57 41,83 100,0 | 100,0 | 100,0 | 100,0
D-206D-14 20,4 58 1,037 EN 10270-1 46,269 13,4 44,6 88,6 | 90,2 | 88,0 | 87,6
D-207JR 22 50,7 1,088 EN 10270-1 39,526 14,39 36,31 88,3 | 90,1 | 91,5 | 83,5
D-207J-71 20 55 1,481 EN 10270-1 60,78 13,96 41,04 77,4 | 90,5 | 80,3 | 61,3
D-212C 19,8 44 2,014 EN 10270-1 59,224 14,59 29,41 66,5 | 87,1 | 67,2 | 45,1
D-208 21,6 48 2,384 EN 10270-1 83,218 13,1 34,9 63,4 | 87,6 | 64,5 | 38,1
D-247D-06 20 50 2,541 EN 10270-1 48,599 30,87 19,13 61,4 | 86,4 | 62,0 | 35,8
D-232L-01 20 56 2,729 EN 10270-1 102,987 18,26 37,74 60,8 | 85,6 | 63,6 | 33,3
D-214 17,6 51,1 2,964 EN 10270-1 104,172 15,95 35,15 59,4 | 87,2 | 60,3 | 30,7
D-232L 20 51,5 3,225 EN 10270-1 114,475 16,01 35,49 58,5 | 88,2 | 59,0 | 28,2
D-245 21 45 4,321 EN 10270-1 118,437 17,59 27,41 50,4 | 81,5 | 48,8 | 21,0
D-247D-05 20 43,5 4,658 EN 10270-1 115,719 18,66 24,84 49,2 | 82,1 | 46,1 | 19,5
D-263M-01 19 57 5,921 EN 10270-1 179,971 26,61 30,39 47,2 | 79,3 | 46,9 | 15,3
D-275 22,5 54 9,044 EN 10270-1 292,131 21,7 32,3 44,0 | 76,7 | 45,1 | 10,0
D-263VB 20 41,1 9,348 EN 10270-1 200,609 19,64 21,46 40,9 | 77,9 | 35,1 | 9,7
D-288ZA 21,5 45 23,696 EN 10270-1 471,759 25,09 19,91 35,3 | 74,1 | 27,8 | 3,8
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202081; Tlačná pružina D-180J

Země původu: DE, German; Tlačná pružina D-180J
