Tlačná pružina D-247D-05 Pružinová ocel Ø 2 x 18 x 43,5 mm

Cenová stupnice - Tlačná pružina D-247D-05

Množství	Jedn. cena [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Tlačná pružina Nakoupit

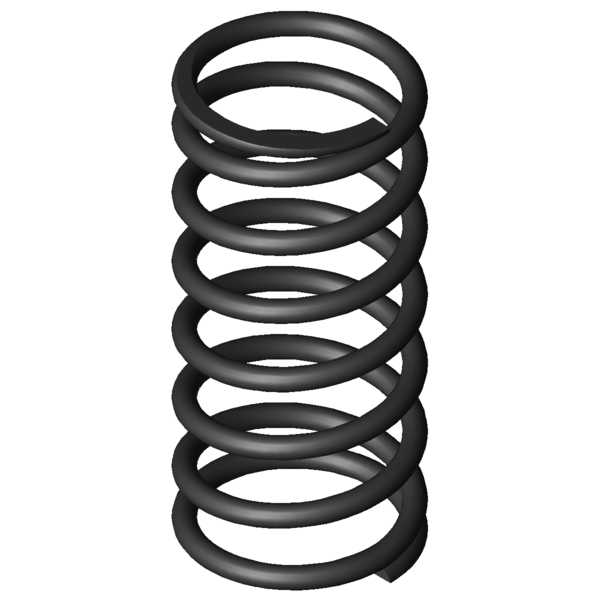

Obrázek produktu Tlačná pružina D-247D-05

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-247D-05

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	18	mm	Střední průměr vinutí
De	20	mm	Vnější průměr vinutí
Dd	15,2	mm	Největší průměr trnu
Dh	21	mm	Nejmenší průměr dutinky
L0	43,5	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	115,719	N	Maximální síla při statickém zatížení
Ln	18,66	mm	Nejmenší délka při statickém zatížení
sn	24,84	mm	Největší dráha pružiny při statickém zatížení
Fndyn	109,514	N	Maximální síla při dynamickém zatížení
Lndyn	19,99	mm	Nejmenší délka při dynamickém zatížení
shdyn	15,37	mm	Největší dráha pružiny při dynamickém zatížení
S	6,917	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	6	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	4,658	N/mm	Tuhost pružiny
Gew	11,2342	g	Hmotnost výrobku
Fntol	7,91	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	7,82	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	1,31	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-247D-05 Pružinová ocel Ø 2 x 18 x 43,5 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-247D-05 Pružinová ocel Ø 2 x 18 x 43,5 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-247D-05 Pružinová ocel Ø 2 x 18 x 43,5 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-247D-05 Pružinová ocel Ø 2 x 18 x 43,5 mm

síla-dráha-výpočet Tlačná pružina D-247D-05

Formulář dotazu Tlačná pružina D-247D-05 Pružinová ocel Ø 2 x 18 x 43,5 mm

Formulář dotazu Tlačná pružina D-247D-05

Podobné tlačné pružiny pro Tlačná pružina D-247D-05 Pružinová ocel Ø 2 x 18 x 43,5 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-247D-05	EN 10270-1	2	20	43,5	115,719	18,66	24,84	6	4,658	100,0 \| 100,0 \| 100,0 \| 100,0
VD-247D-05	1.4310	2	20	43,5	99,391	18,66	24,84	6	4,001	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145D-01	18,5	42	0,543	EN 10270-1	18,76	7,46	34,54	45,1 \| 79,7 \| 44,1 \| 11,7
D-180J	20	50,4	0,908	EN 10270-1	37,999	8,57	41,83	49,2 \| 82,1 \| 46,1 \| 19,5
D-206D-12	20,4	40	1,63	EN 10270-1	49,657	9,54	30,46	61,3 \| 86,7 \| 62,2 \| 35,0
D-212C	19,8	44	2,014	EN 10270-1	59,224	14,59	29,41	67,9 \| 92,6 \| 67,8 \| 43,2
D-207J-70	20	38	2,327	EN 10270-1	65,234	9,97	28,03	70,0 \| 87,5 \| 72,5 \| 50,0
D-247D-06	20	50	2,541	EN 10270-1	48,599	30,87	19,13	69,9 \| 95,7 \| 59,5 \| 54,5
D-233E-10	20	40	3,144	EN 10270-1	80,003	14,55	25,45	81,3 \| 93,2 \| 83,4 \| 67,5
D-217C	17	43,3	3,324	EN 10270-1	97,043	14,1	29,2	81,3 \| 88,2 \| 84,5 \| 71,3
D-232O	18	45	4,192	EN 10270-1	118,258	16,79	28,21	91,7 \| 92,2 \| 93,0 \| 90,0
D-245	21	45	4,321	EN 10270-1	118,437	17,59	27,41	94,7 \| 97,3 \| 94,2 \| 92,8
D-247D-05	20	43,5	4,658	EN 10270-1	115,719	18,66	24,84	100,0 \| 100,0 \| 100,0 \| 100,0
D-247B	20,5	41	4,681	EN 10270-1	109,941	17,51	23,49	97,2 \| 97,3 \| 94,8 \| 99,5
D-240	22	41	5,821	EN 10270-1	156,014	14,2	26,8	86,2 \| 95,1 \| 83,4 \| 80,0
D-249	18	45	7,235	EN 10270-1	195,357	18	27	78,5 \| 95,6 \| 75,6 \| 64,4
D-263VB	20	41,1	9,348	EN 10270-1	200,609	19,64	21,46	71,9 \| 93,8 \| 72,0 \| 49,8
D-283A-05	18	45	10,178	EN 10270-1	97,821	35,39	9,61	65,4 \| 88,9 \| 61,6 \| 45,8
D-280	18,5	41	17,665	EN 10270-1	353,826	20,97	20,03	57,3 \| 88,9 \| 56,7 \| 26,4
D-288Q	20	39,5	22,374	EN 10270-1	359,967	23,41	16,09	52,2 \| 87,4 \| 48,5 \| 20,8
D-288ZA	21,5	45	23,696	EN 10270-1	471,759	25,09	19,91	52,5 \| 85,5 \| 52,3 \| 19,7
D-288Z-51	21	41,4	25,726	EN 10270-1	420,852	25,04	16,36	50,2 \| 85,7 \| 46,7 \| 18,1
D-288X-05	19,4	44	26,734	EN 10270-1	486,954	25,78	18,22	51,4 \| 88,3 \| 48,6 \| 17,4
D-288Z-56	20	39,5	27,993	EN 10270-1	359,238	26,67	12,83	48,1 \| 85,8 \| 41,9 \| 16,6
D-288ZB	19,5	40	30,616	EN 10270-1	409,743	26,62	13,38	47,2 \| 85,4 \| 41,1 \| 15,2
D-288ZC	17,5	45	33,834	EN 10270-1	397,859	33,24	11,76	45,2 \| 83,6 \| 38,2 \| 13,8
D-288X-04	19,4	38	35,645	EN 10270-1	541,8	22,8	15,2	46,3 \| 84,4 \| 41,3 \| 13,1
D-313A-05	19,5	44	42,099	EN 10270-1	509,076	31,91	12,09	44,1 \| 85,7 \| 35,7 \| 11,1

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202081; Tlačná pružina D-247D-05

Země původu: DE, German; Tlačná pružina D-247D-05
