Tlačná pružina D-217C Pružinová ocel Ø 1,6 x 15,4 x 43,3 mm

Cenová stupnice - Tlačná pružina D-217C

Množství	Jedn. cena [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Tlačná pružina Nakoupit

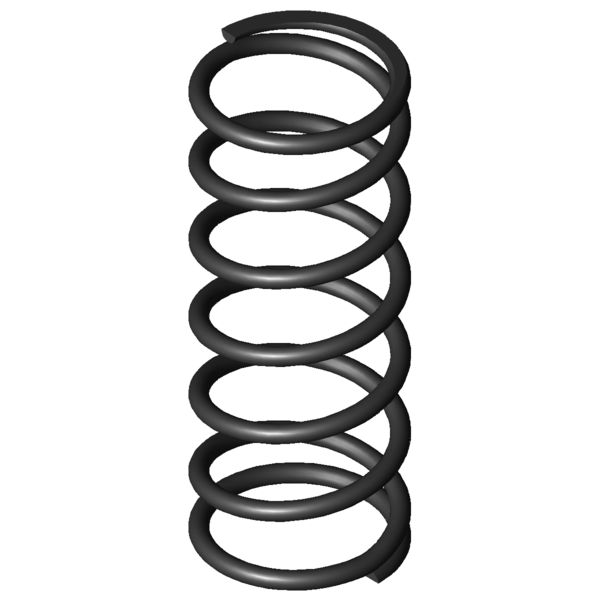

Obrázek produktu Tlačná pružina D-217C

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-217C

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,6	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	15,4	mm	Střední průměr vinutí
De	17	mm	Vnější průměr vinutí
Dd	13,2	mm	Největší průměr trnu
Dh	17,9	mm	Nejmenší průměr dutinky
L0	43,3	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	97,043	N	Maximální síla při statickém zatížení
Ln	14,1	mm	Nejmenší délka při statickém zatížení
sn	29,2	mm	Největší dráha pružiny při statickém zatížení
Fndyn	92,399	N	Maximální síla při dynamickém zatížení
Lndyn	15,5	mm	Nejmenší délka při dynamickém zatížení
shdyn	10,14	mm	Největší dráha pružiny při dynamickém zatížení
S	7,582	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	3,324	N/mm	Tuhost pružiny
Gew	5,7669	g	Hmotnost výrobku
Fntol	5,45	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	5,4	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,35	mm	(+/-) Tolerance průměru vinutí
L0tol	1,2	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-217C Pružinová ocel Ø 1,6 x 15,4 x 43,3 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-217C Pružinová ocel Ø 1,6 x 15,4 x 43,3 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-217C Pružinová ocel Ø 1,6 x 15,4 x 43,3 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-217C Pružinová ocel Ø 1,6 x 15,4 x 43,3 mm

síla-dráha-výpočet Tlačná pružina D-217C

Formulář dotazu Tlačná pružina D-217C Pružinová ocel Ø 1,6 x 15,4 x 43,3 mm

Formulář dotazu Tlačná pružina D-217C

Podobné tlačné pružiny pro Tlačná pružina D-217C Pružinová ocel Ø 1,6 x 15,4 x 43,3 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-217C	EN 10270-1	1,6	17	43,3	97,043	14,1	29,2	5,5	3,324	100,0 \| 100,0 \| 100,0 \| 100,0
VD-217C	1.4310	1,6	17	43,3	83,35	14,1	29,2	5,5	2,855	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145D-01	18,5	42	0,543	EN 10270-1	18,76	7,46	34,54	50,7 \| 83,8 \| 51,9 \| 16,3
D-145E	17	44,6	0,711	EN 10270-1	26,582	7,19	37,41	53,5 \| 86,5 \| 52,7 \| 21,4
D-179J-12	15,9	42	0,837	EN 10270-1	26,351	10,5	31,5	57,2 \| 86,4 \| 59,9 \| 25,2
D-180M-11	17	48	0,974	EN 10270-1	35,663	11,38	36,62	58,6 \| 88,4 \| 58,2 \| 29,3
D-179J-02	14	42,3	1,263	EN 10270-1	40,674	10,1	32,2	62,4 \| 82,9 \| 66,3 \| 38,0
D-180M-22	15	40	1,461	EN 10270-1	42,427	10,97	29,03	66,9 \| 85,2 \| 71,6 \| 44,0
D-181	17,25	40,5	1,735	EN 10270-1	51,701	10,7	29,8	72,6 \| 90,1 \| 75,6 \| 52,2
D-207JW	18,5	38,6	1,909	EN 10270-1	47,593	13,66	24,94	72,1 \| 91,6 \| 67,2 \| 57,4
D-207J-03	16,5	48,9	1,91	EN 10270-1	59,024	18	30,9	76,1 \| 93,1 \| 77,7 \| 57,5
D-212C	19,8	44	2,014	EN 10270-1	59,224	14,59	29,41	78,5 \| 94,8 \| 80,2 \| 60,6
D-217F	15,1	47	2,36	EN 10270-1	50,957	25,4	21,6	76,0 \| 93,7 \| 63,2 \| 71,0
D-217C	17	43,3	3,324	EN 10270-1	97,043	14,1	29,2	100,0 \| 100,0 \| 100,0 \| 100,0
D-232O	18	45	4,192	EN 10270-1	118,258	16,79	28,21	87,3 \| 93,2 \| 89,3 \| 79,3
D-247D-05	20	43,5	4,658	EN 10270-1	115,719	18,66	24,84	81,3 \| 88,2 \| 84,5 \| 71,3
D-232P	16	40	5,746	EN 10270-1	128,932	17,56	22,44	75,2 \| 91,8 \| 76,1 \| 57,8
D-249	18	45	7,235	EN 10270-1	195,357	18	27	69,1 \| 90,2 \| 71,1 \| 45,9
D-252A-05	14,8	44	8,636	EN 10270-1	164,897	24,91	19,09	63,0 \| 88,5 \| 62,1 \| 38,5
D-252AA	15	40	9,892	EN 10270-1	183,496	21,45	18,55	59,6 \| 86,9 \| 58,2 \| 33,6
D-283A-05	18	45	10,178	EN 10270-1	97,821	35,39	9,61	61,2 \| 84,9 \| 66,1 \| 32,6
D-263O-01	15	42	13,388	EN 10270-1	215,282	25,92	16,08	53,6 \| 86,0 \| 50,1 \| 24,8
D-280	18,5	41	17,665	EN 10270-1	353,826	20,97	20,03	50,1 \| 83,5 \| 48,0 \| 18,8
D-263V-13	15,2	44	17,908	EN 10270-1	259,991	29,48	14,52	49,0 \| 84,8 \| 43,5 \| 18,6
D-285A	15	40	23,971	EN 10270-1	259,557	29,17	10,83	44,2 \| 81,5 \| 37,2 \| 13,9
D-288X-05	19,4	44	26,734	EN 10270-1	486,954	25,78	18,22	44,7 \| 80,4 \| 41,2 \| 12,4
D-288ZD	17,5	50	30,075	EN 10270-1	401,618	36,65	13,35	41,7 \| 79,0 \| 34,9 \| 11,0
D-288ZC	17,5	45	33,834	EN 10270-1	397,859	33,24	11,76	41,5 \| 82,2 \| 32,3 \| 9,8
D-288Z-62	17	49,8	35,379	EN 10270-1	527,753	34,88	14,92	41,4 \| 80,1 \| 34,7 \| 9,4

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202081; Tlačná pružina D-217C

Země původu: DE, German; Tlačná pružina D-217C
