Tlačná pružina D-145D-01 Pružinová ocel Ø 1 x 17,5 x 42 mm

Name: D-145D-01 - Tlacné pružiny
SKU: D-145D-01
Availability: InStock

Cenová stupnice - Tlačná pružina D-145D-01

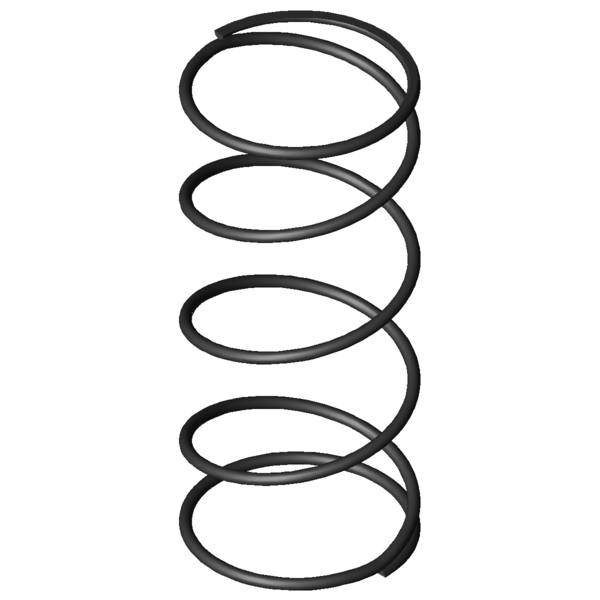

Obrázek produktu Tlačná pružina D-145D-01

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	17,5	mm	Střední průměr vinutí
De	18,5	mm	Vnější průměr vinutí
Dd	15,8	mm	Největší průměr trnu
Dh	19,9	mm	Nejmenší průměr dutinky
L0	42	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	18,76	N	Maximální síla při statickém zatížení
Ln	7,46	mm	Nejmenší délka při statickém zatížení
sn	34,54	mm	Největší dráha pružiny při statickém zatížení
Fndyn	18,227	N	Maximální síla při dynamickém zatížení
Lndyn	8,44	mm	Nejmenší délka při dynamickém zatížení
shdyn	18,44	mm	Největší dráha pružiny při dynamickém zatížení
S	11,714	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,543	N/mm	Tuhost pružiny
Gew	1,8772	g	Hmotnost výrobku
Fntol	1,89	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,88	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,5	mm	(+/-) Tolerance průměru vinutí
L0tol	2,95	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	D	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145D-01	EN 10270-1	1	18,5	42	18,76	7,46	34,54	3,5	0,543	100,0 \| 100,0 \| 100,0 \| 100,0
VD-145D-01	1.4310	1	18,5	42	16,113	7,46	34,54	3,5	0,466	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145D-01	18,5	42	0,543	EN 10270-1	18,76	7,46	34,54	100,0 \| 100,0 \| 100,0 \| 100,0
D-145E	17	44,6	0,711	EN 10270-1	26,582	7,19	37,41	84,4 \| 95,4 \| 81,5 \| 76,4
D-179J-12	15,9	42	0,837	EN 10270-1	26,351	10,5	31,5	79,5 \| 92,3 \| 81,2 \| 64,9
D-206D-12	20,4	40	1,63	EN 10270-1	49,657	9,54	30,46	60,7 \| 85,8 \| 63,0 \| 33,3
D-181	17,25	40,5	1,735	EN 10270-1	51,701	10,7	29,8	60,8 \| 89,9 \| 61,3 \| 31,3
D-207JW	18,5	38,6	1,909	EN 10270-1	47,593	13,66	24,94	56,8 \| 86,2 \| 55,8 \| 28,5
D-212C	19,8	44	2,014	EN 10270-1	59,224	14,59	29,41	56,4 \| 83,8 \| 58,4 \| 27,0
D-207J-70	20	38	2,327	EN 10270-1	65,234	9,97	28,03	53,8 \| 83,2 \| 55,0 \| 23,3
D-233E-10	20	40	3,144	EN 10270-1	80,003	14,55	25,45	49,2 \| 81,6 \| 48,6 \| 17,3
D-217C	17	43,3	3,324	EN 10270-1	97,043	14,1	29,2	50,7 \| 83,8 \| 51,9 \| 16,3
D-232O	18	45	4,192	EN 10270-1	118,258	16,79	28,21	47,9 \| 82,1 \| 48,8 \| 13,0
D-247D-05	20	43,5	4,658	EN 10270-1	115,719	18,66	24,84	45,1 \| 79,7 \| 44,1 \| 11,7
D-247B	20,5	41	4,681	EN 10270-1	109,941	17,51	23,49	44,5 \| 79,3 \| 42,5 \| 11,6
D-232P	16	40	5,746	EN 10270-1	128,932	17,56	22,44	42,8 \| 79,1 \| 39,8 \| 9,5
D-249	18	45	7,235	EN 10270-1	195,357	18	27	43,9 \| 80,2 \| 43,9 \| 7,5
D-263VB	20	41,1	9,348	EN 10270-1	200,609	19,64	21,46	39,8 \| 77,9 \| 35,7 \| 5,8

Počet podobných kovových pružin: 15
