Tlačná pružina D-247D-06 Pružinová ocel Ø 2 x 18 x 50 mm

Cenová stupnice - Tlačná pružina D-247D-06

Množství	Jedn. cena [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Tlačná pružina Nakoupit

Obrázek produktu Tlačná pružina D-247D-06

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-247D-06

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	18	mm	Střední průměr vinutí
De	20	mm	Vnější průměr vinutí
Dd	15,2	mm	Největší průměr trnu
Dh	21	mm	Nejmenší průměr dutinky
L0	50	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	48,599	N	Maximální síla při statickém zatížení
Ln	30,87	mm	Nejmenší délka při statickém zatížení
sn	19,13	mm	Největší dráha pružiny při statickém zatížení
Fndyn	42,407	N	Maximální síla při dynamickém zatížení
Lndyn	33,31	mm	Nejmenší délka při dynamickém zatížení
shdyn	16,69	mm	Největší dráha pružiny při dynamickém zatížení
S	4,364	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	11	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	2,541	N/mm	Tuhost pružiny
Gew	18,2556	g	Hmotnost výrobku
Fntol	6,21	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	6,12	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,45	mm	(+/-) Tolerance průměru vinutí
L0tol	2,14	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-247D-06 Pružinová ocel Ø 2 x 18 x 50 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-247D-06 Pružinová ocel Ø 2 x 18 x 50 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-247D-06 Pružinová ocel Ø 2 x 18 x 50 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-247D-06 Pružinová ocel Ø 2 x 18 x 50 mm

síla-dráha-výpočet Tlačná pružina D-247D-06

Formulář dotazu Tlačná pružina D-247D-06 Pružinová ocel Ø 2 x 18 x 50 mm

Formulář dotazu Tlačná pružina D-247D-06

Podobné tlačné pružiny pro Tlačná pružina D-247D-06 Pružinová ocel Ø 2 x 18 x 50 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-247D-06	EN 10270-1	2	20	50	48,599	30,87	19,13	11	2,541	100,0 \| 100,0 \| 100,0 \| 100,0
VD-247D-06	1.4310	2	20	50	41,741	30,87	19,13	11	2,182	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145DH	21	48,5	0,15	EN 10270-1	4,802	16,45	32,05	40,5 \| 80,7 \| 34,8 \| 5,9
D-179F	19	50	0,743	EN 10270-1	31,234	7,96	42,04	55,8 \| 83,3 \| 54,9 \| 29,2
D-180Y-02	19	49	0,809	EN 10270-1	29,805	12,14	36,86	57,9 \| 85,2 \| 56,6 \| 31,8
D-180J	20	50,4	0,908	EN 10270-1	37,999	8,57	41,83	61,4 \| 86,4 \| 62,0 \| 35,8
D-180M-11	17	48	0,974	EN 10270-1	35,663	11,38	36,62	60,5 \| 80,3 \| 62,8 \| 38,3
D-206D-14	20,4	58	1,037	EN 10270-1	46,269	13,4	44,6	64,9 \| 84,7 \| 69,0 \| 40,8
D-207JR	22	50,7	1,088	EN 10270-1	39,526	14,39	36,31	66,0 \| 88,2 \| 67,0 \| 42,8
D-207J-71	20	55	1,481	EN 10270-1	60,78	13,96	41,04	70,1 \| 88,6 \| 63,3 \| 58,3
D-212C	19,8	44	2,014	EN 10270-1	59,224	14,59	29,41	80,6 \| 89,0 \| 73,6 \| 79,3
D-208	21,6	48	2,384	EN 10270-1	83,218	13,1	34,9	80,0 \| 89,5 \| 56,6 \| 93,9
D-247D-06	20	50	2,541	EN 10270-1	48,599	30,87	19,13	100,0 \| 100,0 \| 100,0 \| 100,0
D-232L-01	20	56	2,729	EN 10270-1	102,987	18,26	37,74	78,4 \| 93,1 \| 48,9 \| 93,1
D-214	17,6	51,1	2,964	EN 10270-1	104,172	15,95	35,15	75,0 \| 88,6 \| 50,5 \| 85,7
D-232L	20	51,5	3,225	EN 10270-1	114,475	16,01	35,49	74,2 \| 95,7 \| 48,2 \| 78,8
D-245	21	45	4,321	EN 10270-1	118,437	17,59	27,41	69,8 \| 95,1 \| 55,4 \| 58,8
D-247D-05	20	43,5	4,658	EN 10270-1	115,719	18,66	24,84	69,9 \| 95,7 \| 59,5 \| 54,5
D-263M-01	19	57	5,921	EN 10270-1	179,971	26,61	30,39	59,7 \| 91,2 \| 45,0 \| 42,9
D-263VB	20	41,1	9,348	EN 10270-1	200,609	19,64	21,46	57,9 \| 89,7 \| 56,7 \| 27,2
D-288ZA	21,5	45	23,696	EN 10270-1	471,759	25,09	19,91	49,0 \| 83,2 \| 53,2 \| 10,7
D-305	23,2	49,5	24,278	EN 10270-1	551,326	26,79	22,71	46,5 \| 82,6 \| 46,5 \| 10,5
D-288X-06	19,4	51	24,677	EN 10270-1	542,897	29	22	48,7 \| 88,0 \| 48,0 \| 10,3
D-288X-05	19,4	44	26,734	EN 10270-1	486,954	25,78	18,22	48,9 \| 84,7 \| 52,6 \| 9,5
D-310A	19,2	54	27,453	EN 10270-1	357,433	40,98	13,02	44,6 \| 83,7 \| 40,8 \| 9,3
D-288ZD	17,5	50	30,075	EN 10270-1	401,618	36,65	13,35	44,7 \| 84,7 \| 40,9 \| 8,4
D-288Z-62	17	49,8	35,379	EN 10270-1	527,753	34,88	14,92	44,8 \| 83,8 \| 43,6 \| 7,2
D-313A-06	19,5	51	35,521	EN 10270-1	511,708	36,59	14,41	45,0 \| 85,4 \| 42,4 \| 7,2

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202081; Tlačná pružina D-247D-06

Země původu: DE, German; Tlačná pružina D-247D-06

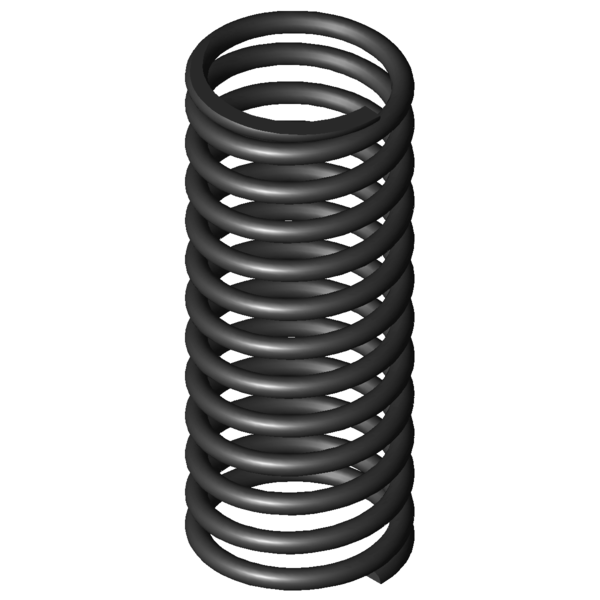

Obrázek produktu - Tlacné pružiny D-247D-06
