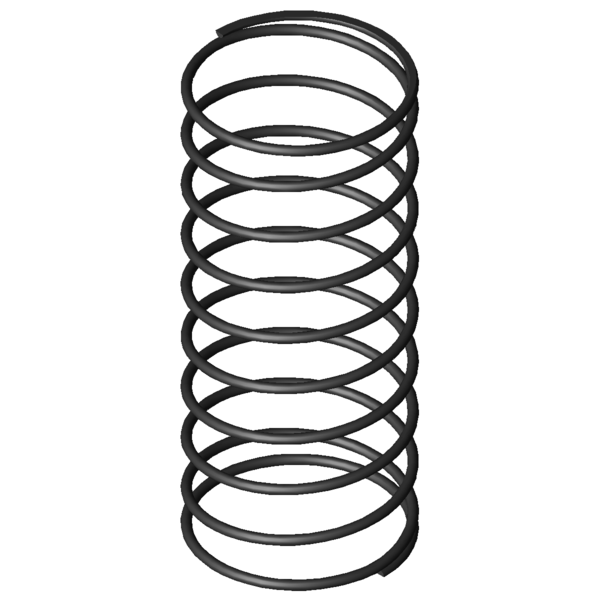

Domov » Výrobek » Tlacné pružiny » d-145dh Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-145DH Pružinová ocel Ø 1 x 20 x 48,5 mm Cenová stupnice - Tlačná pružina D-145DH Množství Jedn. cena [EUR] 1 4,9000 EUR 2 3,4600 EUR 3 3,3000 EUR 7 1,8900 EUR 17 0,9300 EUR 37 0,5700 EUR 75 0,3900 EUR 125 0,3566 EUR 175 0,3067 EUR 250 0,2817 EUR 350 0,2526 EUR 450 0,1895 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-145DH Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-145DH Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 1 mm Prumer drátu Di mm Vnitřní průměr vinutí D 20 mm Střední průměr vinutí De 21 mm Vnější průměr vinutí Dd 18,2 mm Největší průměr trnu Dh 22 mm Nejmenší průměr dutinky L0 48,5 mm Délka nenapnuté pružiny Lk mm Vzpěrná délka Fn 4,802 N Maximální síla při statickém zatížení Ln 16,45 mm Nejmenší délka při statickém zatížení sn 32,05 mm Největší dráha pružiny při statickém zatížení Fndyn 4,355 N Maximální síla při dynamickém zatížení Lndyn 19,43 mm Nejmenší délka při dynamickém zatížení shdyn 29,07 mm Největší dráha pružiny při dynamickém zatížení S 5,588 mm Stoupání pružiny (mezi dvěma středy vinutí) n 8,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 0,15 N/mm Tuhost pružiny Gew 4,0958 g Hmotnost výrobku Fntol 1,25 N (+/-) Tolerance pro statickou maximální sílu Fndtol 1,25 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,5 mm (+/-) Tolerance průměru vinutí L0tol 7,88 mm (+/-) Tolerance délky nenapnuté pružiny PG E - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-145DH Pružinová ocel Ø 1 x 20 x 48,5 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-145DH Pružinová ocel Ø 1 x 20 x 48,5 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-145DH Pružinová ocel Ø 1 x 20 x 48,5 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-145DH Pružinová ocel Ø 1 x 20 x 48,5 mm síla-dráha-výpočet Tlačná pružina D-145DH Formulář dotazu Tlačná pružina D-145DH Pružinová ocel Ø 1 x 20 x 48,5 mm Formulář dotazu Tlačná pružina D-145DH Podobné tlačné pružiny pro Tlačná pružina D-145DH Pružinová ocel Ø 1 x 20 x 48,5 mm Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením. Podobné tlačné pružiny z jiného materiálu Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem. číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost D-145DH EN 10270-1 1 21 48,5 4,802 16,45 32,05 8,5 0,15 100,0 | 100,0 | 100,0 | 100,0 VD-145DH 1.4310 1 21 48,5 4,124 16,45 32,05 8,5 0,129 92,9 | 100,0 | 92,9 | 85,9 Počet podobných kovových pružin: 2 Podobné tlačné pružiny s jinou konfigurací nosnosti Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti. L2 (mm) Délka napnuté pružiny s2 (mm) Dráha napnuté pružiny Přednost De (mm) Vnější průměr vinutí L0 (mm) Délka nenapnuté pružiny R (N/mm) Tuhost pružiny číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %Celkově | Geometrie | Zatížení | Ztuhlost D-145DH 21 48,5 0,15 EN 10270-1 4,802 16,45 32,05 100,0 | 100,0 | 100,0 | 100,0 D-179F 19 50 0,743 EN 10270-1 31,234 7,96 42,04 52,9 | 92,8 | 45,8 | 20,2 D-180Y-02 19 49 0,809 EN 10270-1 29,805 12,14 36,86 53,3 | 89,8 | 51,5 | 18,5 D-180J 20 50,4 0,908 EN 10270-1 37,999 8,57 41,83 50,9 | 91,6 | 44,6 | 16,5 D-207JR 22 50,7 1,088 EN 10270-1 39,526 14,39 36,31 50,0 | 85,9 | 50,2 | 13,8 D-207J-71 20 55 1,481 EN 10270-1 60,78 13,96 41,04 45,5 | 83,4 | 43,0 | 10,1 D-212C 19,8 44 2,014 EN 10270-1 59,224 14,59 29,41 46,6 | 82,5 | 49,9 | 7,4 D-208 21,6 48 2,384 EN 10270-1 83,218 13,1 34,9 47,1 | 86,2 | 48,8 | 6,3 D-247D-06 20 50 2,541 EN 10270-1 48,599 30,87 19,13 40,5 | 80,7 | 34,8 | 5,9 D-232L 20 51,5 3,225 EN 10270-1 114,475 16,01 35,49 44,5 | 81,7 | 47,3 | 4,6 D-240A 22 55,4 3,705 EN 10270-1 139,476 17,75 37,65 42,0 | 77,7 | 44,3 | 4,0 D-245 21 45 4,321 EN 10270-1 118,437 17,59 27,41 43,1 | 80,9 | 44,8 | 3,5 D-247D-05 20 43,5 4,658 EN 10270-1 115,719 18,66 24,84 40,8 | 78,3 | 40,8 | 3,2 D-247B 20,5 41 4,681 EN 10270-1 109,941 17,51 23,49 39,8 | 77,4 | 38,8 | 3,2 D-275 22,5 54 9,044 EN 10270-1 292,131 21,7 32,3 42,2 | 74,4 | 50,4 | 1,7 D-263VB 20 41,1 9,348 EN 10270-1 200,609 19,64 21,46 36,9 | 74,5 | 34,7 | 1,6 Počet podobných kovových pružin: 15 Číslo celního sazebníku: 73202081; Tlačná pružina D-145DH Země původu: DE, German; Tlačná pružina D-145DH Obrázek produktu - Tlacné pružiny D-145DH QR-Code: Tlačná pružina D-145DH
