Tlačná pružina D-180M-12 Pružinová ocel Ø 1,2 x 15,8 x 72,8 mm

Cenová stupnice - Tlačná pružina D-180M-12

Množství Jedn. cena [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Tlačná pružina Nakoupit

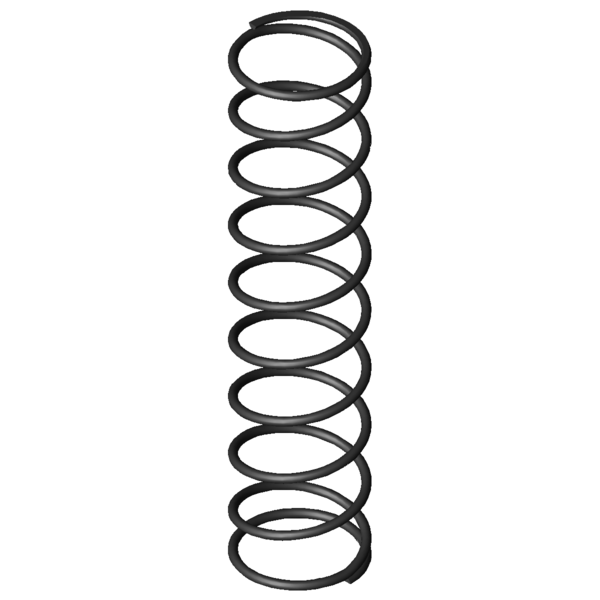

Obrázek produktu Tlačná pružina D-180M-12
Obrázek produktu Tlačná pružina D-180M-12
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-180M-12

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 1,2 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 15,8 mm Střední průměr vinutí
De 17 mm Vnější průměr vinutí
Dd 14 mm Největší průměr trnu
Dh 18,1 mm Nejmenší průměr dutinky
L0 72,8 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 35,617 N Maximální síla při statickém zatížení
Ln 16,27 mm Nejmenší délka při statickém zatížení
sn 56,53 mm Největší dráha pružiny při statickém zatížení
Fndyn 34,46 N Maximální síla při dynamickém zatížení
Lndyn 18,11 mm Nejmenší délka při dynamickém zatížení
shdyn 28,28 mm Největší dráha pružiny při dynamickém zatížení
S 8,424 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 8,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 0,63 N/mm Tuhost pružiny
Gew 4,6594 g Hmotnost výrobku
Fntol 2,43 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 2,42 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,35 mm (+/-) Tolerance průměru vinutí
L0tol 3,01 mm (+/-) Tolerance délky nenapnuté pružiny
PG E - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-180M-12 Pružinová ocel Ø 1,2 x 15,8 x 72,8 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-180M-12 Pružinová ocel Ø 1,2 x 15,8 x 72,8 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-180M-12 Pružinová ocel Ø 1,2 x 15,8 x 72,8 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-180M-12 Pružinová ocel Ø 1,2 x 15,8 x 72,8 mm

síla-dráha-výpočet Tlačná pružina D-180M-12

Formulář dotazu Tlačná pružina D-180M-12 Pružinová ocel Ø 1,2 x 15,8 x 72,8 mm

Formulář dotazu Tlačná pružina D-180M-12

Podobné tlačné pružiny pro Tlačná pružina D-180M-12 Pružinová ocel Ø 1,2 x 15,8 x 72,8 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-180M-12 EN 10270-1 1,2 17 72,8 35,617 16,27 56,53 8,5 0,63 100,0 | 100,0 | 100,0 | 100,0
VD-180M-12 1.4310 1,2 17 72,8 30,592 16,27 56,53 8,5 0,541 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-145F 17 68,1 0,452 EN 10270-1 26,2 10,16 57,94 83,2 | 92,3 | 85,6 | 71,8
D-179G 19 76,3 0,473 EN 10270-1 30,755 11,26 65,04 84,6 | 92,2 | 86,6 | 75,1
D-180Y-03 19 75 0,523 EN 10270-1 30,138 17,4 57,6 89,5 | 94,2 | 91,4 | 83,0
D-180M-12 17 72,8 0,63 EN 10270-1 35,617 16,27 56,53 100,0 | 100,0 | 100,0 | 100,0
D-180M-23 15 72 0,846 EN 10270-1 46,367 17,2 54,8 85,7 | 95,7 | 86,9 | 74,5
D-182 17,25 62 1,104 EN 10270-1 51,945 14,95 47,05 75,4 | 93,2 | 75,9 | 57,1
D-206D-03 17,4 83,3 1,124 EN 10270-1 71,548 19,65 63,65 71,9 | 90,3 | 69,3 | 56,1
D-207J-05 16,5 75,7 1,223 EN 10270-1 60,223 26,44 49,26 71,9 | 91,1 | 73,1 | 51,5
D-207J-27 15 70 1,497 EN 10270-1 61,91 28,65 41,35 65,2 | 88,1 | 65,3 | 42,1
D-207J-10 14,5 73,5 1,878 EN 10270-1 89,697 25,74 47,76 61,3 | 88,1 | 62,1 | 33,5
D-215 17,6 77,5 1,918 EN 10270-1 103,841 23,35 54,15 62,1 | 88,5 | 65,0 | 32,9
D-217D 17 72,4 1,924 EN 10270-1 96,92 22,03 50,37 62,4 | 91,5 | 62,9 | 32,7
D-232S 16 80 2,576 EN 10270-1 116,567 34,75 45,25 54,6 | 83,9 | 55,3 | 24,5
D-232R 16 64 3,248 EN 10270-1 115,94 28,3 35,7 49,7 | 82,9 | 46,9 | 19,4
D-247D-20 18,5 66 4,269 EN 10270-1 177,435 24,44 41,56 47,5 | 80,9 | 46,8 | 14,8
D-256A 14,5 71 4,511 EN 10270-1 108,863 46,87 24,13 44,2 | 80,9 | 37,7 | 14,0
D-250 18 68 4,682 EN 10270-1 194,995 26,35 41,65 47,3 | 82,6 | 46,0 | 13,5
D-252A-08 14,8 76 4,711 EN 10270-1 158,617 42,33 33,67 45,1 | 80,9 | 41,0 | 13,4
D-263M-02 19 68 4,793 EN 10270-1 173,374 31,83 36,17 44,8 | 79,1 | 42,3 | 13,1
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202081; Tlačná pružina D-180M-12

Země původu: DE, German; Tlačná pružina D-180M-12
