Tlačná pružina D-252A-08 Pružinová ocel Ø 2 x 12,8 x 76 mm

Cenová stupnice - Tlačná pružina D-252A-08

Množství	Jedn. cena [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Tlačná pružina Nakoupit

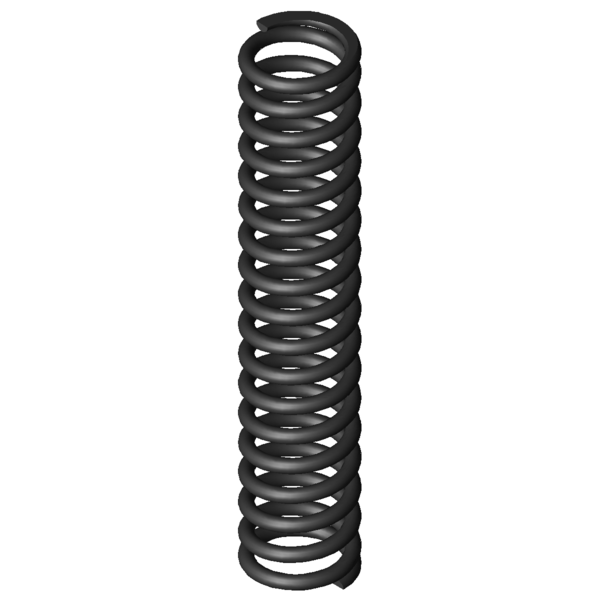

Obrázek produktu Tlačná pružina D-252A-08

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-252A-08

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	12,8	mm	Střední průměr vinutí
De	14,8	mm	Vnější průměr vinutí
Dd	10,3	mm	Největší průměr trnu
Dh	15,5	mm	Nejmenší průměr dutinky
L0	76	mm	Délka nenapnuté pružiny
Lk	44,2	mm	Vzpěrná délka
Fn	158,617	N	Maximální síla při statickém zatížení
Ln	42,33	mm	Nejmenší délka při statickém zatížení
sn	33,67	mm	Největší dráha pružiny při statickém zatížení
Fndyn	146,028	N	Maximální síla při dynamickém zatížení
Lndyn	45	mm	Nejmenší délka při dynamickém zatížení
shdyn	20,09	mm	Největší dráha pružiny při dynamickém zatížení
S	4,485	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	16,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	4,711	N/mm	Tuhost pružiny
Gew	18,474	g	Hmotnost výrobku
Fntol	11,13	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	10,94	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,86	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	H	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-252A-08 Pružinová ocel Ø 2 x 12,8 x 76 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-252A-08 Pružinová ocel Ø 2 x 12,8 x 76 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-252A-08 Pružinová ocel Ø 2 x 12,8 x 76 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-252A-08 Pružinová ocel Ø 2 x 12,8 x 76 mm

síla-dráha-výpočet Tlačná pružina D-252A-08

Formulář dotazu Tlačná pružina D-252A-08 Pružinová ocel Ø 2 x 12,8 x 76 mm

Formulář dotazu Tlačná pružina D-252A-08

Podobné tlačné pružiny pro Tlačná pružina D-252A-08 Pružinová ocel Ø 2 x 12,8 x 76 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-252A-08	EN 10270-1	2	14,8	76	158,617	42,33	33,67	16,5	4,711	100,0 \| 100,0 \| 100,0 \| 100,0
VD-252A-08	1.4310	2	14,8	76	136,235	42,33	33,67	16,5	4,046	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-149	13,5	80,5	0,417	EN 10270-1	25,796	18,68	61,82	40,9 \| 78,5 \| 35,4 \| 8,9
D-185G	15	80	0,765	EN 10270-1	43,934	22,6	57,4	48,3 \| 85,4 \| 43,2 \| 16,2
D-180M-23	15	72	0,846	EN 10270-1	46,367	17,2	54,8	49,3 \| 84,5 \| 45,3 \| 18,0
D-207J-05	16,5	75,7	1,223	EN 10270-1	60,223	26,44	49,26	55,7 \| 88,1 \| 53,2 \| 26,0
D-206G-01	15	79	1,245	EN 10270-1	67,801	24,53	54,47	55,7 \| 88,3 \| 52,3 \| 26,4
D-207J-27	15	70	1,497	EN 10270-1	61,91	28,65	41,35	60,2 \| 88,6 \| 60,2 \| 31,8
D-206G	15	65,3	1,638	EN 10270-1	75,314	19,31	45,99	60,0 \| 84,9 \| 60,3 \| 34,8
D-207J-22	15,5	80	1,79	EN 10270-1	99,346	24,5	55,5	62,7 \| 88,5 \| 61,6 \| 38,0
D-221A	14,1	78	1,848	EN 10270-1	73,042	38,47	39,53	65,2 \| 90,9 \| 65,6 \| 39,2
D-207J-10	14,5	73,5	1,878	EN 10270-1	89,697	25,74	47,76	64,4 \| 89,9 \| 63,5 \| 39,9
D-232S	16	80	2,576	EN 10270-1	116,567	34,75	45,25	73,7 \| 92,5 \| 73,9 \| 54,7
D-221	14,1	78	2,735	EN 10270-1	133,179	29,3	48,7	75,2 \| 90,9 \| 76,6 \| 58,0
D-252AD	15	87,4	4,496	EN 10270-1	202,381	42,39	45,01	89,1 \| 95,2 \| 76,6 \| 95,4
D-256A	14,5	71	4,511	EN 10270-1	108,863	46,87	24,13	87,7 \| 97,1 \| 70,1 \| 95,8
D-252A-08	14,8	76	4,711	EN 10270-1	158,617	42,33	33,67	100,0 \| 100,0 \| 100,0 \| 100,0
D-252A-35	15	75	5,916	EN 10270-1	240,799	34,3	40,7	84,3 \| 99,1 \| 74,3 \| 79,6
D-252AC	15	66,2	5,935	EN 10270-1	196,553	33,08	33,12	88,1 \| 95,3 \| 89,5 \| 79,4
D-252A-07	14,8	64	5,979	EN 10270-1	178,184	34,2	29,8	87,4 \| 94,7 \| 88,8 \| 78,8
D-257E	14	73,1	6,086	EN 10270-1	202,813	39,77	33,33	87,6 \| 96,9 \| 88,6 \| 77,4
D-263Q-01	15	77	6,151	EN 10270-1	158,475	51,24	25,76	87,0 \| 96,1 \| 88,2 \| 76,6
D-256	14,5	71	6,676	EN 10270-1	250,368	33,5	37,5	81,4 \| 97,1 \| 76,6 \| 70,6
D-263Q	15	77	7,342	EN 10270-1	244,908	43,64	33,36	80,7 \| 96,1 \| 81,9 \| 64,2
D-263P-02	15	68	8,429	EN 10270-1	248,008	38,58	29,42	74,9 \| 93,0 \| 75,7 \| 55,9
D-263V-16	15,2	76	9,21	EN 10270-1	213,738	52,79	23,21	72,1 \| 93,6 \| 71,6 \| 51,2
D-287A	15	67,5	11,014	EN 10270-1	108,931	57,61	9,89	60,3 \| 89,2 \| 49,0 \| 42,8
D-287	15	67,5	16,3	EN 10270-1	439,336	40,55	26,95	58,7 \| 89,2 \| 58,1 \| 28,9
D-263V-08	12,35	76	18,276	EN 10270-1	480,119	49,73	26,27	56,9 \| 89,5 \| 55,5 \| 25,8
D-288T-08	15	76	22,989	EN 10270-1	528,849	53	23	53,2 \| 90,0 \| 49,2 \| 20,5
D-288X	14	71,4	28,755	EN 10270-1	489,365	54,38	17,02	48,2 \| 86,7 \| 41,5 \| 16,4
D-288Z-08	15,5	76	34,032	EN 10270-1	655,998	56,72	19,28	47,1 \| 86,7 \| 40,7 \| 13,8

Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202081; Tlačná pružina D-252A-08

Země původu: DE, German; Tlačná pružina D-252A-08
