Tlačná pružina D-252AD Pružinová ocel Ø 2 x 13 x 87,4 mm

Cenová stupnice - Tlačná pružina D-252AD

Množství Jedn. cena [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Tlačná pružina Nakoupit

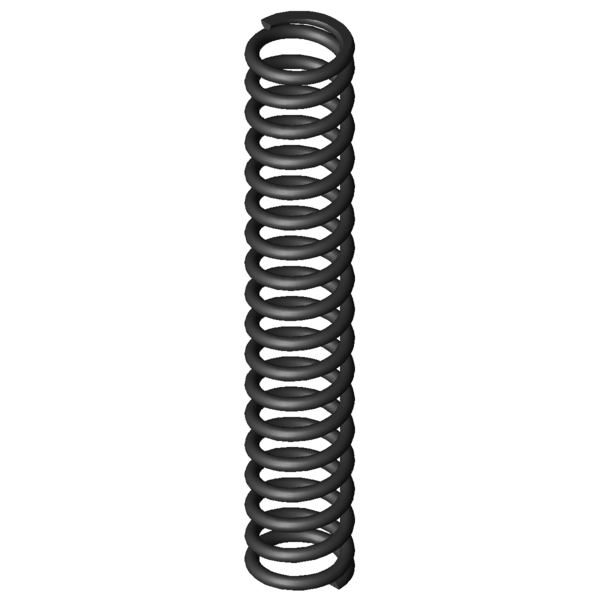

Obrázek produktu Tlačná pružina D-252AD
Obrázek produktu Tlačná pružina D-252AD
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-252AD

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 2 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 13 mm Střední průměr vinutí
De 15 mm Vnější průměr vinutí
Dd 10,5 mm Největší průměr trnu
Dh 15,7 mm Nejmenší průměr dutinky
L0 87,4 mm Délka nenapnuté pružiny
Lk 61,43 mm Vzpěrná délka
Fn 202,381 N Maximální síla při statickém zatížení
Ln 42,39 mm Nejmenší délka při statickém zatížení
sn 45,01 mm Největší dráha pružiny při statickém zatížení
Fndyn 190,246 N Maximální síla při dynamickém zatížení
Lndyn 45,09 mm Nejmenší délka při dynamickém zatížení
shdyn 16,79 mm Největší dráha pružiny při dynamickém zatížení
S 5,176 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 16,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 4,496 N/mm Tuhost pružiny
Gew 18,7627 g Hmotnost výrobku
Fntol 11,53 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 11,35 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,3 mm (+/-) Tolerance průměru vinutí
L0tol 1,89 mm (+/-) Tolerance délky nenapnuté pružiny
PG H - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-252AD Pružinová ocel Ø 2 x 13 x 87,4 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-252AD Pružinová ocel Ø 2 x 13 x 87,4 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-252AD Pružinová ocel Ø 2 x 13 x 87,4 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-252AD Pružinová ocel Ø 2 x 13 x 87,4 mm

síla-dráha-výpočet Tlačná pružina D-252AD

Formulář dotazu Tlačná pružina D-252AD Pružinová ocel Ø 2 x 13 x 87,4 mm

Formulář dotazu Tlačná pružina D-252AD

Podobné tlačné pružiny pro Tlačná pružina D-252AD Pružinová ocel Ø 2 x 13 x 87,4 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-252AD EN 10270-1 2 15 87,4 202,381 42,39 45,01 16,5 4,496 100,0 | 100,0 | 100,0 | 100,0
VD-252AD 1.4310 2 15 87,4 173,824 42,39 45,01 16,5 3,862 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-180M-13 17 89,4 0,51 EN 10270-1 35,635 19,54 69,86 44,8 | 82,0 | 41,0 | 11,3
D-179J-13 15,9 85 0,541 EN 10270-1 37,88 15,02 69,98 45,3 | 82,2 | 41,5 | 12,0
D-180M-24 15 93 0,643 EN 10270-1 45,734 21,88 71,12 47,3 | 84,7 | 42,9 | 14,3
D-189A 13,75 90,5 0,688 EN 10270-1 40,677 31,41 59,09 49,0 | 83,6 | 48,1 | 15,3
D-185G 15 80 0,765 EN 10270-1 43,934 22,6 57,4 50,6 | 84,7 | 50,1 | 17,0
D-189 13,75 90,5 1,019 EN 10270-1 66,219 25,5 65 52,4 | 83,6 | 51,0 | 22,7
D-206G-02 15 93 1,073 EN 10270-1 69,741 28 65 54,6 | 88,0 | 51,9 | 23,9
D-206G-01 15 79 1,245 EN 10270-1 67,801 24,53 54,47 57,5 | 86,8 | 58,1 | 27,7
D-207J-11 14,5 97 1,423 EN 10270-1 91,035 33,01 63,99 58,9 | 87,3 | 57,7 | 31,6
D-207J-22 15,5 80 1,79 EN 10270-1 99,346 24,5 55,5 64,2 | 87,8 | 65,1 | 39,8
D-232T 16 93 2,264 EN 10270-1 122,141 39,04 53,96 71,6 | 92,6 | 71,9 | 50,3
D-232S 16 80 2,576 EN 10270-1 116,567 34,75 45,25 75,9 | 91,8 | 78,5 | 57,3
D-252A-09 14,8 89 3,886 EN 10270-1 149,784 50,46 38,54 88,4 | 99,0 | 79,8 | 86,4
D-252AE 15 98 4,01 EN 10270-1 204,35 47,04 50,96 93,1 | 96,4 | 93,7 | 89,2
D-252AD 15 87,4 4,496 EN 10270-1 202,381 42,39 45,01 100,0 | 100,0 | 100,0 | 100,0
D-252A-08 14,8 76 4,711 EN 10270-1 158,617 42,33 33,67 89,1 | 95,2 | 76,6 | 95,4
D-252A-40 15 92 4,787 EN 10270-1 240,287 41,8 50,2 93,1 | 98,3 | 86,9 | 93,9
D-252A-35 15 75 5,916 EN 10270-1 240,799 34,3 40,7 86,2 | 95,3 | 87,2 | 76,0
D-263Q-01 15 77 6,151 EN 10270-1 158,475 51,24 25,76 78,0 | 93,0 | 67,8 | 73,1
D-257E-12 13 89 6,28 EN 10270-1 253,284 48,67 40,33 83,8 | 95,0 | 84,8 | 71,6
D-263U-09 17 85 6,509 EN 10270-1 296,158 39,5 45,5 81,4 | 91,5 | 83,6 | 69,1
D-263Q 15 77 7,342 EN 10270-1 244,908 43,64 33,36 77,5 | 93,0 | 78,4 | 61,2
D-263V-17 15,2 89 7,675 EN 10270-1 204,222 62,39 26,61 77,0 | 93,4 | 79,1 | 58,6
D-288A 15 98 9,056 EN 10270-1 262,753 68,98 29,02 70,0 | 89,7 | 70,7 | 49,7
D-263V-16 15,2 76 9,21 EN 10270-1 213,738 52,79 23,21 70,5 | 89,7 | 73,1 | 48,8
D-283A-18 15,5 90 10,978 EN 10270-1 416,627 52,05 37,95 66,2 | 91,3 | 66,4 | 41,0
D-288 15 98 11,014 EN 10270-1 444,843 57,61 40,39 66,1 | 89,7 | 67,6 | 40,8
D-288T-09 15 89 19,705 EN 10270-1 553,809 60,9 28,1 54,1 | 89,9 | 49,5 | 22,8
D-288T-08 15 76 22,989 EN 10270-1 528,849 53 23 50,1 | 86,1 | 44,7 | 19,6
D-288Z-09 15,5 89 30,367 EN 10270-1 794,952 62,82 26,18 47,7 | 86,5 | 41,8 | 14,8
Počet podobných kovových pružin: 29

Číslo celního sazebníku: 73202081; Tlačná pružina D-252AD

Země původu: DE, German; Tlačná pružina D-252AD
