Tlačná pružina D-257E-12 Pružinová ocel Ø 2 x 11 x 89 mm

Cenová stupnice - Tlačná pružina D-257E-12

Množství Jedn. cena [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Tlačná pružina Nakoupit

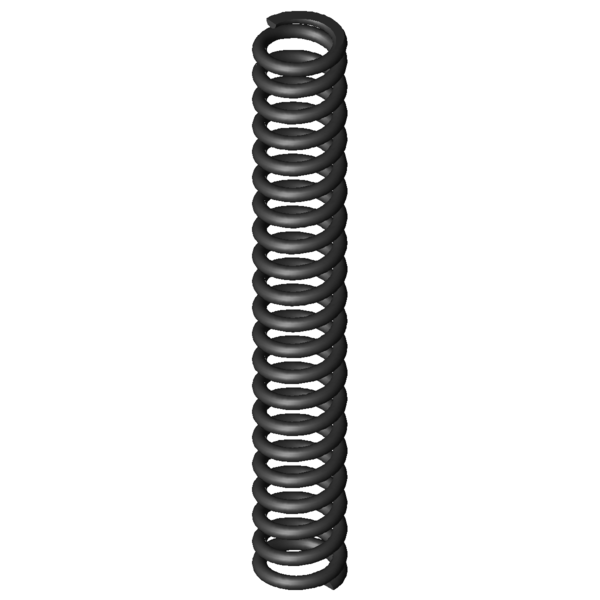

Obrázek produktu Tlačná pružina D-257E-12
Obrázek produktu Tlačná pružina D-257E-12
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-257E-12

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 2 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 11 mm Střední průměr vinutí
De 13 mm Vnější průměr vinutí
Dd 8,4 mm Největší průměr trnu
Dh 13,8 mm Nejmenší průměr dutinky
L0 89 mm Délka nenapnuté pružiny
Lk 72,07 mm Vzpěrná délka
Fn 253,284 N Maximální síla při statickém zatížení
Ln 48,67 mm Nejmenší délka při statickém zatížení
sn 40,33 mm Největší dráha pružiny při statickém zatížení
Fndyn 222,948 N Maximální síla při dynamickém zatížení
Lndyn 53,5 mm Nejmenší délka při dynamickém zatížení
shdyn 13,3 mm Největší dráha pružiny při dynamickém zatížení
S 4,462 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 19,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 6,28 N/mm Tuhost pružiny
Gew 18,4506 g Hmotnost výrobku
Fntol 15,48 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 15,22 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,3 mm (+/-) Tolerance průměru vinutí
L0tol 1,86 mm (+/-) Tolerance délky nenapnuté pružiny
PG K - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-257E-12 Pružinová ocel Ø 2 x 11 x 89 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-257E-12 Pružinová ocel Ø 2 x 11 x 89 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-257E-12 Pružinová ocel Ø 2 x 11 x 89 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-257E-12 Pružinová ocel Ø 2 x 11 x 89 mm

síla-dráha-výpočet Tlačná pružina D-257E-12

Formulář dotazu Tlačná pružina D-257E-12 Pružinová ocel Ø 2 x 11 x 89 mm

Formulář dotazu Tlačná pružina D-257E-12

Podobné tlačné pružiny pro Tlačná pružina D-257E-12 Pružinová ocel Ø 2 x 11 x 89 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-257E-12 EN 10270-1 2 13 89 253,284 48,67 40,33 19,5 6,28 100,0 | 100,0 | 100,0 | 100,0
VD-257E-12 1.4310 2 13 89 217,544 48,67 40,33 19,5 5,394 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-180P-02 13 82 0,779 EN 10270-1 42,817 27,05 54,95 47,2 | 84,0 | 45,1 | 12,4
D-180Q 13 92,7 0,829 EN 10270-1 55,694 25,56 67,14 46,5 | 85,3 | 41,0 | 13,2
D-189 13,75 90,5 1,019 EN 10270-1 66,219 25,5 65 48,5 | 85,1 | 44,1 | 16,2
D-206G-02 15 93 1,073 EN 10270-1 69,741 28 65 48,7 | 84,1 | 44,8 | 17,1
D-195A 11,25 93,5 1,105 EN 10270-1 63,409 36,14 57,36 48,9 | 81,4 | 47,7 | 17,6
D-195 11,25 93,5 1,344 EN 10270-1 82,816 31,9 61,6 50,6 | 81,4 | 49,1 | 21,4
D-207J-39 14 95,8 1,427 EN 10270-1 84,762 36,42 59,38 53,4 | 86,9 | 50,7 | 22,7
D-207KE 12,5 80,9 2,095 EN 10270-1 94,539 35,76 45,14 61,3 | 87,4 | 63,3 | 33,3
D-222F 12,7 79 2,639 EN 10270-1 108,463 37,9 41,1 67,1 | 88,8 | 70,5 | 42,0
D-227A 11,6 85 2,967 EN 10270-1 118,962 44,91 40,09 69,6 | 88,2 | 73,2 | 47,2
D-227 11,6 85 3,609 EN 10270-1 166,01 39 46 74,1 | 88,2 | 76,6 | 57,5
D-252A-09 14,8 89 3,886 EN 10270-1 149,784 50,46 38,54 78,4 | 95,9 | 77,3 | 61,9
D-252AD 15 87,4 4,496 EN 10270-1 202,381 42,39 45,01 83,8 | 95,0 | 84,8 | 71,6
D-252A-40 15 92 4,787 EN 10270-1 240,287 41,8 50,2 86,1 | 94,5 | 87,6 | 76,2
D-257E-12 13 89 6,28 EN 10270-1 253,284 48,67 40,33 100,0 | 100,0 | 100,0 | 100,0
D-262A 12 79,5 7,244 EN 10270-1 176,131 55,19 24,31 81,8 | 93,9 | 64,9 | 86,7
D-263V-17 15,2 89 7,675 EN 10270-1 204,222 62,39 26,61 81,6 | 89,6 | 73,3 | 81,8
D-262 12 79,5 8,811 EN 10270-1 294,391 46,09 33,41 83,2 | 93,9 | 84,4 | 71,3
D-263V-08 12,35 76 18,276 EN 10270-1 480,119 49,73 26,27 60,6 | 88,5 | 58,9 | 34,4
D-288T-09 15 89 19,705 EN 10270-1 553,809 60,9 28,1 58,5 | 86,0 | 57,7 | 31,9
D-288Z-09 15,5 89 30,367 EN 10270-1 794,952 62,82 26,18 50,6 | 82,8 | 48,4 | 20,7
Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202081; Tlačná pružina D-257E-12

Země původu: DE, German; Tlačná pružina D-257E-12
