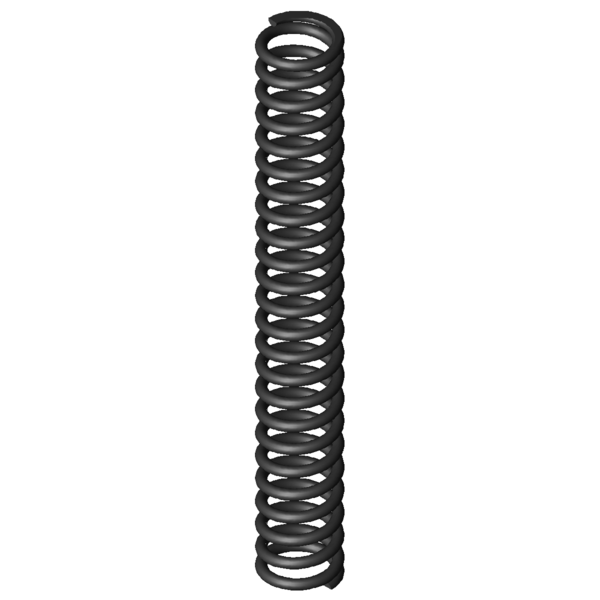

Domov » Výrobek » Tlacné pružiny » d-227a Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-227A Pružinová ocel Ø 1,6 x 10 x 85 mm Cenová stupnice - Tlačná pružina D-227A Množství Jedn. cena [EUR] 1 5,1100 EUR 2 3,6000 EUR 3 3,4300 EUR 7 2,2200 EUR 17 1,1200 EUR 37 0,7400 EUR 75 0,5500 EUR 125 0,4570 EUR 175 0,4069 EUR 250 0,3567 EUR 350 0,3095 EUR 450 0,2652 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-227A Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-227A Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 1,6 mm Prumer drátu Di mm Vnitřní průměr vinutí D 10 mm Střední průměr vinutí De 11,6 mm Vnější průměr vinutí Dd 7,9 mm Největší průměr trnu Dh 12,2 mm Nejmenší průměr dutinky L0 85 mm Délka nenapnuté pružiny Lk 70,55 mm Vzpěrná délka Fn 118,962 N Maximální síla při statickém zatížení Ln 44,91 mm Nejmenší délka při statickém zatížení sn 40,09 mm Největší dráha pružiny při statickém zatížení Fndyn 110,473 N Maximální síla při dynamickém zatížení Lndyn 47,77 mm Nejmenší délka při dynamickém zatížení shdyn 19,23 mm Největší dráha pružiny při dynamickém zatížení S 3,707 mm Stoupání pružiny (mezi dvěma středy vinutí) n 22,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 2,967 N/mm Tuhost pružiny Gew 12,2328 g Hmotnost výrobku Fntol 7,88 N (+/-) Tolerance pro statickou maximální sílu Fndtol 7,75 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,25 mm (+/-) Tolerance průměru vinutí L0tol 2,05 mm (+/-) Tolerance délky nenapnuté pružiny PG H - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-227A Pružinová ocel Ø 1,6 x 10 x 85 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-227A Pružinová ocel Ø 1,6 x 10 x 85 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-227A Pružinová ocel Ø 1,6 x 10 x 85 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-227A Pružinová ocel Ø 1,6 x 10 x 85 mm síla-dráha-výpočet Tlačná pružina D-227A Formulář dotazu Tlačná pružina D-227A Pružinová ocel Ø 1,6 x 10 x 85 mm Formulář dotazu Tlačná pružina D-227A Číslo celního sazebníku: 73202081; Tlačná pružina D-227A Země původu: DE, German; Tlačná pružina D-227A Obrázek produktu - Tlacné pružiny D-227A QR-Code: Tlačná pružina D-227A
