Tlačná pružina D-227A-08 Pružinová ocel Ø 1,6 x 9,9 x 76 mm

Cenová stupnice - Tlačná pružina D-227A-08

Množství	Jedn. cena [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Tlačná pružina Nakoupit

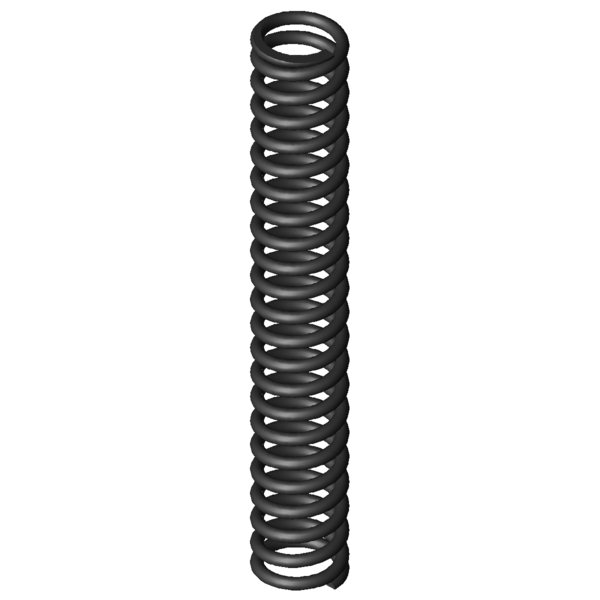

Obrázek produktu Tlačná pružina D-227A-08

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-227A-08

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,6	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	9,9	mm	Střední průměr vinutí
De	11,5	mm	Vnější průměr vinutí
Dd	7,8	mm	Největší průměr trnu
Dh	12,1	mm	Nejmenší průměr dutinky
L0	76	mm	Délka nenapnuté pružiny
Lk	59,67	mm	Vzpěrná délka
Fn	111,111	N	Maximální síla při statickém zatížení
Ln	42,09	mm	Nejmenší délka při statickém zatížení
sn	33,91	mm	Největší dráha pružiny při statickém zatížení
Fndyn	102,459	N	Maximální síla při dynamickém zatížení
Lndyn	44,73	mm	Nejmenší délka při dynamickém zatížení
shdyn	18,65	mm	Největší dráha pružiny při dynamickém zatížení
S	3,543	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	21	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	3,277	N/mm	Tuhost pružiny
Gew	11,369	g	Hmotnost výrobku
Fntol	7,96	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	7,83	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,25	mm	(+/-) Tolerance průměru vinutí
L0tol	1,91	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	H	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-227A-08 Pružinová ocel Ø 1,6 x 9,9 x 76 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-227A-08 Pružinová ocel Ø 1,6 x 9,9 x 76 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-227A-08 Pružinová ocel Ø 1,6 x 9,9 x 76 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-227A-08 Pružinová ocel Ø 1,6 x 9,9 x 76 mm

síla-dráha-výpočet Tlačná pružina D-227A-08

Formulář dotazu Tlačná pružina D-227A-08 Pružinová ocel Ø 1,6 x 9,9 x 76 mm

Formulář dotazu Tlačná pružina D-227A-08

Podobné tlačné pružiny pro Tlačná pružina D-227A-08 Pružinová ocel Ø 1,6 x 9,9 x 76 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-227A-08	EN 10270-1	1,6	11,5	76	111,111	42,09	33,91	21	3,277	100,0 \| 100,0 \| 100,0 \| 100,0
VD-227A-08	1.4310	1,6	11,5	76	95,433	42,09	33,91	21	2,814	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-155A	11	81,5	0,453	EN 10270-1	23,261	30,13	51,38	47,0 \| 83,8 \| 43,5 \| 13,8
D-150E	12,5	77	0,496	EN 10270-1	28,516	19,53	57,47	47,3 \| 84,4 \| 42,3 \| 15,1
D-155	11	81,5	0,551	EN 10270-1	31,044	25,13	56,38	48,2 \| 83,8 \| 44,0 \| 16,8
D-143D	10	76,3	0,572	EN 10270-1	32,627	19,28	57,02	47,6 \| 80,9 \| 44,4 \| 17,5
D-154B	11	67	0,657	EN 10270-1	29,987	21,38	45,63	50,9 \| 82,1 \| 50,7 \| 20,1
D-194A	11,25	64	1,344	EN 10270-1	45,499	30,16	33,84	66,0 \| 86,7 \| 70,4 \| 41,0
D-195A-12	11	70	1,731	EN 10270-1	76,903	25,58	44,42	71,4 \| 88,6 \| 72,8 \| 52,8
D-180Q-04	11	68,7	1,796	EN 10270-1	75,414	26,7	42	72,0 \| 87,0 \| 74,3 \| 54,8
D-194	11,25	64	1,99	EN 10270-1	82,773	22,4	41,6	75,2 \| 86,7 \| 78,0 \| 60,7
D-207KE	12,5	80,9	2,095	EN 10270-1	94,539	35,76	45,14	79,1 \| 93,2 \| 80,1 \| 63,9
D-207AE	11	69	2,391	EN 10270-1	85,8	33,12	35,88	83,4 \| 91,3 \| 85,9 \| 73,0
D-222F	12,7	79	2,639	EN 10270-1	108,463	37,9	41,1	88,7 \| 95,6 \| 90,1 \| 80,5
D-207KF	11	81	2,673	EN 10270-1	103,85	42,16	38,84	88,8 \| 94,4 \| 90,4 \| 81,6
D-227A	11,6	85	2,967	EN 10270-1	118,962	44,91	40,09	91,9 \| 96,2 \| 89,0 \| 90,6
D-227A-08	11,5	76	3,277	EN 10270-1	111,111	42,09	33,91	100,0 \| 100,0 \| 100,0 \| 100,0
D-227	11,6	85	3,609	EN 10270-1	166,01	39	46	85,8 \| 96,2 \| 70,3 \| 90,8
D-207KP	10	75	4,097	EN 10270-1	150,32	38,31	36,69	85,4 \| 93,1 \| 83,2 \| 80,0
D-227A-07	11,5	64	4,17	EN 10270-1	126,123	33,76	30,24	87,3 \| 94,7 \| 88,6 \| 78,6
D-234BE	11	67	7,043	EN 10270-1	164,91	43,59	23,41	68,5 \| 90,9 \| 68,2 \| 46,5
D-257E-08	12,3	76	7,103	EN 10270-1	171,395	51,87	24,13	68,4 \| 91,2 \| 68,0 \| 46,1
D-262A	12	79,5	7,244	EN 10270-1	176,131	55,19	24,31	67,7 \| 90,5 \| 67,4 \| 45,2
D-262	12	79,5	8,811	EN 10270-1	294,391	46,09	33,41	65,3 \| 90,5 \| 68,1 \| 37,2
D-263Q-08	12,3	76	11,299	EN 10270-1	232,355	55,44	20,56	57,3 \| 88,7 \| 54,2 \| 29,0
D-263V-08	12,35	76	18,276	EN 10270-1	480,119	49,73	26,27	51,8 \| 87,1 \| 50,3 \| 17,9

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-227A-08

Země původu: DE, German; Tlačná pružina D-227A-08
