Tlačná pružina D-257E-08 Pružinová ocel Ø 2 x 10,3 x 76 mm

Cenová stupnice - Tlačná pružina D-257E-08

Množství	Jedn. cena [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Tlačná pružina Nakoupit

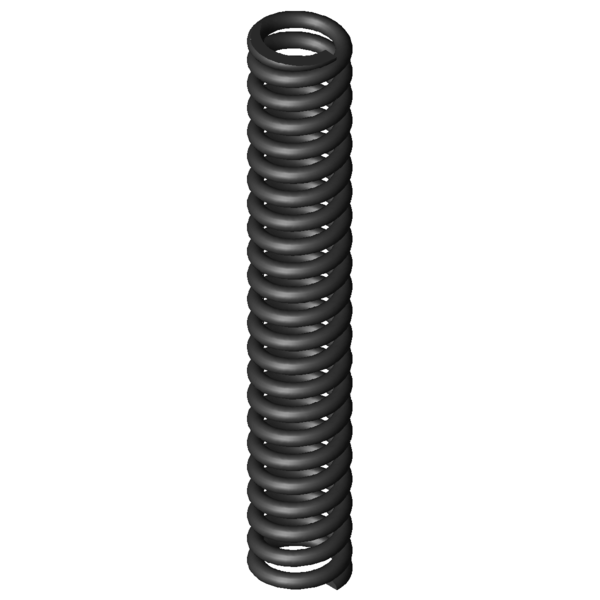

Obrázek produktu Tlačná pružina D-257E-08

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-257E-08

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	10,3	mm	Střední průměr vinutí
De	12,3	mm	Vnější průměr vinutí
Dd	7,8	mm	Největší průměr trnu
Dh	12,9	mm	Nejmenší průměr dutinky
L0	76	mm	Délka nenapnuté pružiny
Lk	58,06	mm	Vzpěrná délka
Fn	171,395	N	Maximální síla při statickém zatížení
Ln	51,87	mm	Nejmenší délka při statickém zatížení
sn	24,13	mm	Největší dráha pružiny při statickém zatížení
Fndyn	150,518	N	Maximální síla při dynamickém zatížení
Lndyn	54,81	mm	Nejmenší délka při dynamickém zatížení
shdyn	16,96	mm	Největší dráha pružiny při dynamickém zatížení
S	3,524	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	21	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	7,103	N/mm	Tuhost pružiny
Gew	18,4818	g	Hmotnost výrobku
Fntol	16,02	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	15,81	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,88	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	J	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-257E-08 Pružinová ocel Ø 2 x 10,3 x 76 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-257E-08 Pružinová ocel Ø 2 x 10,3 x 76 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-257E-08 Pružinová ocel Ø 2 x 10,3 x 76 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-257E-08 Pružinová ocel Ø 2 x 10,3 x 76 mm

síla-dráha-výpočet Tlačná pružina D-257E-08

Formulář dotazu Tlačná pružina D-257E-08 Pružinová ocel Ø 2 x 10,3 x 76 mm

Formulář dotazu Tlačná pružina D-257E-08

Podobné tlačné pružiny pro Tlačná pružina D-257E-08 Pružinová ocel Ø 2 x 10,3 x 76 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-257E-08	EN 10270-1	2	12,3	76	171,395	51,87	24,13	21	7,103	100,0 \| 100,0 \| 100,0 \| 100,0
VD-257E-08	1.4310	2	12,3	76	147,21	51,87	24,13	21	6,101	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-155	11	81,5	0,551	EN 10270-1	31,044	25,13	56,38	38,6 \| 77,6 \| 30,5 \| 7,8
D-180P-02	13	82	0,779	EN 10270-1	42,817	27,05	54,95	42,6 \| 82,4 \| 34,4 \| 11,0
D-180P-01	13	69	0,952	EN 10270-1	44,22	22,57	46,43	44,7 \| 81,8 \| 38,9 \| 13,4
D-195A-12	11	70	1,731	EN 10270-1	76,903	25,58	44,42	51,8 \| 81,3 \| 49,6 \| 24,4
D-221A	14,1	78	1,848	EN 10270-1	73,042	38,47	39,53	55,4 \| 88,2 \| 51,8 \| 26,0
D-207KE	12,5	80,9	2,095	EN 10270-1	94,539	35,76	45,14	57,6 \| 89,1 \| 54,3 \| 29,5
D-222F	12,7	79	2,639	EN 10270-1	108,463	37,9	41,1	63,1 \| 91,0 \| 61,0 \| 37,2
D-207KF	11	81	2,673	EN 10270-1	103,85	42,16	38,84	61,7 \| 86,1 \| 61,4 \| 37,6
D-221	14,1	78	2,735	EN 10270-1	133,179	29,3	48,7	63,4 \| 88,2 \| 63,6 \| 38,5
D-227A	11,6	85	2,967	EN 10270-1	118,962	44,91	40,09	64,8 \| 87,9 \| 64,8 \| 41,8
D-222E	12,7	67	3,15	EN 10270-1	109,382	32,27	34,73	66,4 \| 88,3 \| 66,6 \| 44,3
D-227A-08	11,5	76	3,277	EN 10270-1	111,111	42,09	33,91	68,4 \| 91,2 \| 68,0 \| 46,1
D-227	11,6	85	3,609	EN 10270-1	166,01	39	46	71,1 \| 87,9 \| 74,7 \| 50,8
D-257E	14	73,1	6,086	EN 10270-1	202,813	39,77	33,33	86,3 \| 94,7 \| 78,5 \| 85,7
D-257E-08	12,3	76	7,103	EN 10270-1	171,395	51,87	24,13	100,0 \| 100,0 \| 100,0 \| 100,0
D-262A	12	79,5	7,244	EN 10270-1	176,131	55,19	24,31	98,0 \| 97,7 \| 98,3 \| 98,0
D-257E-07	12,3	64	8,287	EN 10270-1	157,188	45,03	18,97	88,5 \| 94,7 \| 85,2 \| 85,7
D-257E-11	13	68	8,446	EN 10270-1	259,997	37,22	30,78	83,6 \| 94,7 \| 72,2 \| 84,1
D-262	12	79,5	8,811	EN 10270-1	294,391	46,09	33,41	81,2 \| 97,7 \| 65,2 \| 80,6
D-263Q-08	12,3	76	11,299	EN 10270-1	232,355	55,44	20,56	79,8 \| 97,0 \| 79,5 \| 62,9
D-263Q-07	12,3	64	14,038	EN 10270-1	260,02	45,48	18,52	71,2 \| 91,7 \| 71,3 \| 50,6
D-263V-08	12,35	76	18,276	EN 10270-1	480,119	49,73	26,27	65,8 \| 94,9 \| 63,8 \| 38,9
D-288E	13	66,2	22,178	EN 10270-1	389,222	48,65	17,55	59,2 \| 87,2 \| 58,4 \| 32,0
D-263V-07	12,35	64	23,9	EN 10270-1	492,338	43,4	20,6	59,8 \| 89,6 \| 60,1 \| 29,7

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-257E-08

Země původu: DE, German; Tlačná pružina D-257E-08
