Tlačná pružina D-257E-11 Pružinová ocel Ø 2 x 11 x 68 mm

Cenová stupnice - Tlačná pružina D-257E-11

Množství	Jedn. cena [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Tlačná pružina Nakoupit

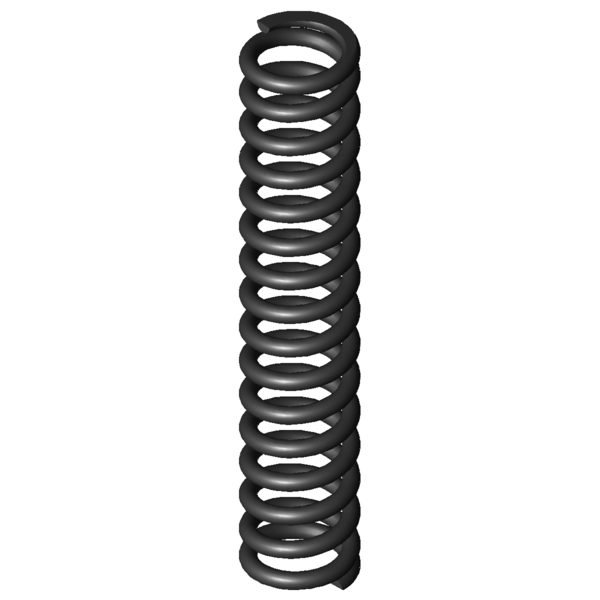

Obrázek produktu Tlačná pružina D-257E-11

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-257E-11

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	11	mm	Střední průměr vinutí
De	13	mm	Vnější průměr vinutí
Dd	8,4	mm	Největší průměr trnu
Dh	13,8	mm	Nejmenší průměr dutinky
L0	68	mm	Délka nenapnuté pružiny
Lk	42,7	mm	Vzpěrná délka
Fn	259,997	N	Maximální síla při statickém zatížení
Ln	37,22	mm	Nejmenší délka při statickém zatížení
sn	30,78	mm	Největší dráha pružiny při statickém zatížení
Fndyn	213,679	N	Maximální síla při dynamickém zatížení
Lndyn	42,7	mm	Nejmenší délka při dynamickém zatížení
shdyn	10,32	mm	Největší dráha pružiny při dynamickém zatížení
S	4,552	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	14,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	8,446	N/mm	Tuhost pružiny
Gew	14,1598	g	Hmotnost výrobku
Fntol	15,95	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	15,68	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,43	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	H	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-257E-11 Pružinová ocel Ø 2 x 11 x 68 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-257E-11 Pružinová ocel Ø 2 x 11 x 68 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-257E-11 Pružinová ocel Ø 2 x 11 x 68 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-257E-11 Pružinová ocel Ø 2 x 11 x 68 mm

síla-dráha-výpočet Tlačná pružina D-257E-11

Formulář dotazu Tlačná pružina D-257E-11 Pružinová ocel Ø 2 x 11 x 68 mm

Formulář dotazu Tlačná pružina D-257E-11

Podobné tlačné pružiny pro Tlačná pružina D-257E-11 Pružinová ocel Ø 2 x 11 x 68 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-257E-11	EN 10270-1	2	13	68	259,997	37,22	30,78	14,5	8,446	100,0 \| 100,0 \| 100,0 \| 100,0
VD-257E-11	1.4310	2	13	68	223,31	37,22	30,78	14,5	7,254	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-207J-38	14	65,7	2,112	EN 10270-1	84,757	25,58	40,12	55,9 \| 88,2 \| 54,7 \| 25,0
D-207AE	11	69	2,391	EN 10270-1	85,8	33,12	35,88	57,4 \| 84,4 \| 59,4 \| 28,3
D-207J-37	14	62	2,78	EN 10270-1	111,183	22	40	59,7 \| 86,3 \| 59,9 \| 32,9
D-222E	12,7	67	3,15	EN 10270-1	109,382	32,27	34,73	64,9 \| 92,1 \| 65,3 \| 37,3
D-233A-01	13	60	3,46	EN 10270-1	36,47	49,46	10,54	52,6 \| 92,7 \| 24,1 \| 41,0
D-227A-07	11,5	64	4,17	EN 10270-1	126,123	33,76	30,24	70,1 \| 87,5 \| 73,4 \| 49,4
D-256A	14,5	71	4,511	EN 10270-1	108,863	46,87	24,13	69,6 \| 95,1 \| 60,1 \| 53,4
D-257E	14	73,1	6,086	EN 10270-1	202,813	39,77	33,33	84,2 \| 95,3 \| 85,2 \| 72,0
D-234B	12	62,7	6,502	EN 10270-1	175,975	35,63	27,07	82,1 \| 91,5 \| 77,8 \| 77,0
D-256	14,5	71	6,676	EN 10270-1	250,368	33,5	37,5	87,8 \| 95,1 \| 89,2 \| 79,0
D-234BE	11	67	7,043	EN 10270-1	164,91	43,59	23,41	81,4 \| 91,0 \| 69,7 \| 83,4
D-257E-08	12,3	76	7,103	EN 10270-1	171,395	51,87	24,13	83,6 \| 94,7 \| 72,2 \| 84,1
D-257E-07	12,3	64	8,287	EN 10270-1	157,188	45,03	18,97	85,1 \| 96,2 \| 61,0 \| 98,1
D-263P-02	15	68	8,429	EN 10270-1	248,008	38,58	29,42	95,9 \| 92,5 \| 95,5 \| 99,8
D-257E-11	13	68	8,446	EN 10270-1	259,997	37,22	30,78	100,0 \| 100,0 \| 100,0 \| 100,0
D-287A	15	67,5	11,014	EN 10270-1	108,931	57,61	9,89	67,4 \| 88,6 \| 37,0 \| 76,7
D-263Q-08	12,3	76	11,299	EN 10270-1	232,355	55,44	20,56	81,5 \| 91,7 \| 78,1 \| 74,7
D-263Q-07	12,3	64	14,038	EN 10270-1	260,02	45,48	18,52	77,8 \| 93,2 \| 80,1 \| 60,2
D-287	15	67,5	16,3	EN 10270-1	439,336	40,55	26,95	71,3 \| 88,6 \| 73,4 \| 51,8
D-263V-08	12,35	76	18,276	EN 10270-1	480,119	49,73	26,27	68,6 \| 89,9 \| 69,8 \| 46,2
D-288E	13	66,2	22,178	EN 10270-1	389,222	48,65	17,55	64,1 \| 92,5 \| 61,9 \| 38,1
D-263V-07	12,35	64	23,9	EN 10270-1	492,338	43,4	20,6	62,2 \| 91,4 \| 59,9 \| 35,3
D-288X	14	71,4	28,755	EN 10270-1	489,365	54,38	17,02	56,7 \| 86,5 \| 54,2 \| 29,4

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202081; Tlačná pružina D-257E-11

Země původu: DE, German; Tlačná pružina D-257E-11
