Tlačná pružina D-287A Pružinová ocel Ø 2,5 x 12,5 x 67,5 mm

Cenová stupnice - Tlačná pružina D-287A

Množství	Jedn. cena [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Tlačná pružina Nakoupit

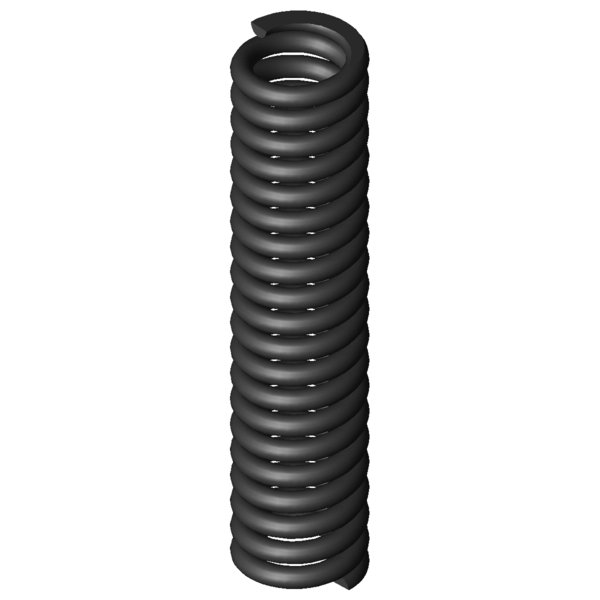

Obrázek produktu Tlačná pružina D-287A

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-287A

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2,5	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	12,5	mm	Střední průměr vinutí
De	15	mm	Vnější průměr vinutí
Dd	9,4	mm	Největší průměr trnu
Dh	15,7	mm	Nejmenší průměr dutinky
L0	67,5	mm	Délka nenapnuté pružiny
Lk	28,22	mm	Vzpěrná délka
Fn	108,931	N	Maximální síla při statickém zatížení
Ln	57,61	mm	Nejmenší délka při statickém zatížení
sn	9,89	mm	Největší dráha pružiny při statickém zatížení
Fndyn	73,901	N	Maximální síla při dynamickém zatížení
Lndyn	60,79	mm	Nejmenší délka při dynamickém zatížení
shdyn	6,71	mm	Největší dráha pružiny při dynamickém zatížení
S	3,514	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	18,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	11,014	N/mm	Tuhost pružiny
Gew	31,2366	g	Hmotnost výrobku
Fntol	22,64	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	22,12	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,91	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	J	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-287A Pružinová ocel Ø 2,5 x 12,5 x 67,5 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-287A Pružinová ocel Ø 2,5 x 12,5 x 67,5 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-287A Pružinová ocel Ø 2,5 x 12,5 x 67,5 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-287A Pružinová ocel Ø 2,5 x 12,5 x 67,5 mm

síla-dráha-výpočet Tlačná pružina D-287A

Formulář dotazu Tlačná pružina D-287A Pružinová ocel Ø 2,5 x 12,5 x 67,5 mm

Formulář dotazu Tlačná pružina D-287A

Podobné tlačné pružiny pro Tlačná pružina D-287A Pružinová ocel Ø 2,5 x 12,5 x 67,5 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-287A	EN 10270-1	2,5	15	67,5	108,931	57,61	9,89	18,5	11,014	100,0 \| 100,0 \| 100,0 \| 100,0
VD-287A	1.4310	2,5	15	67,5	93,56	57,61	9,89	18,5	9,459	92,9 \| 100,0 \| 92,9 \| 85,9
VD-287	1.4310	2,5	15	67,5	377,344	40,55	26,95	12,5	14	70,5 \| 100,0 \| 32,8 \| 78,7

Počet podobných kovových pružin: 3

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-232R	16	64	3,248	EN 10270-1	115,94	28,3	35,7	59,1 \| 86,9 \| 60,8 \| 29,5
D-256A	14,5	71	4,511	EN 10270-1	108,863	46,87	24,13	67,3 \| 90,6 \| 70,5 \| 41,0
D-252A-08	14,8	76	4,711	EN 10270-1	158,617	42,33	33,67	60,3 \| 89,2 \| 49,0 \| 42,8
D-252A-35	15	75	5,916	EN 10270-1	240,799	34,3	40,7	59,5 \| 90,0 \| 34,8 \| 53,7
D-252AC	15	66,2	5,935	EN 10270-1	196,553	33,08	33,12	63,1 \| 92,7 \| 42,6 \| 53,9
D-252A-07	14,8	64	5,979	EN 10270-1	178,184	34,2	29,8	64,2 \| 91,2 \| 47,2 \| 54,3
D-257E	14	73,1	6,086	EN 10270-1	202,813	39,77	33,33	61,8 \| 88,6 \| 41,7 \| 55,2
D-263Q-01	15	77	6,151	EN 10270-1	158,475	51,24	25,76	67,1 \| 91,9 \| 53,6 \| 55,9
D-256	14,5	71	6,676	EN 10270-1	250,368	33,5	37,5	62,0 \| 90,6 \| 34,9 \| 60,6
D-263Q	15	77	7,342	EN 10270-1	244,908	43,64	33,36	65,2 \| 91,9 \| 37,1 \| 66,7
D-263P-02	15	68	8,429	EN 10270-1	248,008	38,58	29,42	70,4 \| 95,8 \| 38,8 \| 76,5
D-257E-11	13	68	8,446	EN 10270-1	259,997	37,22	30,78	67,4 \| 88,6 \| 37,0 \| 76,7
D-263V-16	15,2	76	9,21	EN 10270-1	213,738	52,79	23,21	75,0 \| 94,5 \| 46,8 \| 83,6
D-263V-15	15,2	64	10,745	EN 10270-1	194,091	45,94	18,06	83,2 \| 96,5 \| 55,4 \| 97,6
D-287A	15	67,5	11,014	EN 10270-1	108,931	57,61	9,89	100,0 \| 100,0 \| 100,0 \| 100,0
D-287	15	67,5	16,3	EN 10270-1	439,336	40,55	26,95	66,1 \| 100,0 \| 30,7 \| 67,6
D-288E	13	66,2	22,178	EN 10270-1	389,222	48,65	17,55	62,2 \| 94,9 \| 42,2 \| 49,7
D-288T-08	15	76	22,989	EN 10270-1	528,849	53	23	57,5 \| 92,7 \| 31,8 \| 47,9
D-288T-07	15	64	27,587	EN 10270-1	521,492	45,1	18,9	57,1 \| 94,7 \| 36,6 \| 39,9
D-288X	14	71,4	28,755	EN 10270-1	489,365	54,38	17,02	57,0 \| 92,4 \| 40,2 \| 38,3
D-288Z-07	15,5	64	41,121	EN 10270-1	657,416	48,01	15,99	52,2 \| 90,7 \| 39,2 \| 26,8

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202081; Tlačná pružina D-287A

Země původu: DE, German; Tlačná pružina D-287A
