Tlačná pružina D-256 Pružinová ocel Ø 2 x 12,5 x 71 mm

Cenová stupnice - Tlačná pružina D-256

Množství	Jedn. cena [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Tlačná pružina Nakoupit

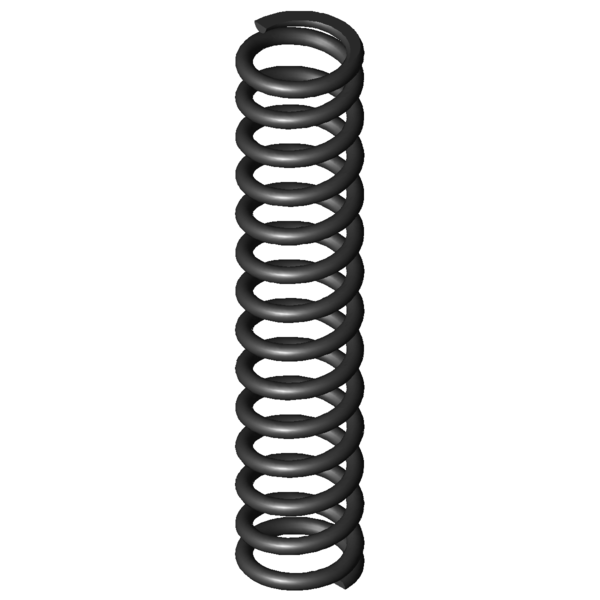

Obrázek produktu Tlačná pružina D-256

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-256

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	12,5	mm	Střední průměr vinutí
De	14,5	mm	Vnější průměr vinutí
Dd	10	mm	Největší průměr trnu
Dh	15,2	mm	Nejmenší průměr dutinky
L0	71	mm	Délka nenapnuté pružiny
Lk	36,78	mm	Vzpěrná délka
Fn	250,368	N	Maximální síla při statickém zatížení
Ln	33,5	mm	Nejmenší délka při statickém zatížení
sn	37,5	mm	Největší dráha pružiny při statickém zatížení
Fndyn	198,291	N	Maximální síla při dynamickém zatížení
Lndyn	41,3	mm	Nejmenší délka při dynamickém zatížení
shdyn	11,55	mm	Největší dráha pružiny při dynamickém zatížení
S	5,52	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	12,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	6,676	N/mm	Tuhost pružiny
Gew	14,1403	g	Hmotnost výrobku
Fntol	13,28	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	13,08	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,42	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-256 Pružinová ocel Ø 2 x 12,5 x 71 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-256 Pružinová ocel Ø 2 x 12,5 x 71 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-256 Pružinová ocel Ø 2 x 12,5 x 71 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-256 Pružinová ocel Ø 2 x 12,5 x 71 mm

síla-dráha-výpočet Tlačná pružina D-256

Formulář dotazu Tlačná pružina D-256 Pružinová ocel Ø 2 x 12,5 x 71 mm

Formulář dotazu Tlačná pružina D-256

Podobné tlačné pružiny pro Tlačná pružina D-256 Pružinová ocel Ø 2 x 12,5 x 71 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-256	EN 10270-1	2	14,5	71	250,368	33,5	37,5	12,5	6,676	73,8 \| 100,0 \| 53,9 \| 67,6
VD-256	1.4310	2	14,5	71	215,327	33,45	37,55	12,5	5,734	78,7 \| 100,0 \| 57,4 \| 78,7
VD-256A	1.4310	2	14,5	71	93,502	46,87	24,13	18,5	3,875	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 3

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-207J-27	15	70	1,497	EN 10270-1	61,91	28,65	41,35	60,3 \| 90,1 \| 57,6 \| 33,2
D-206G	15	65,3	1,638	EN 10270-1	75,314	19,31	45,99	61,1 \| 86,2 \| 60,8 \| 36,3
D-221A	14,1	78	1,848	EN 10270-1	73,042	38,47	39,53	54,5 \| 87,7 \| 54,7 \| 21,0
D-207J-10	14,5	73,5	1,878	EN 10270-1	89,697	25,74	47,76	66,2 \| 90,5 \| 66,5 \| 41,6
D-207J-38	14	65,7	2,112	EN 10270-1	84,757	25,58	40,12	68,0 \| 88,0 \| 69,0 \| 46,8
D-221	14,1	78	2,735	EN 10270-1	133,179	29,3	48,7	58,6 \| 87,7 \| 56,9 \| 31,0
D-207J-37	14	62	2,78	EN 10270-1	111,183	22	40	75,7 \| 86,3 \| 79,1 \| 61,6
D-256A	14,5	71	4,511	EN 10270-1	108,863	46,87	24,13	100,0 \| 100,0 \| 100,0 \| 100,0
D-252A-08	14,8	76	4,711	EN 10270-1	158,617	42,33	33,67	87,7 \| 97,1 \| 70,1 \| 95,8
D-252A-35	15	75	5,916	EN 10270-1	240,799	34,3	40,7	75,2 \| 97,1 \| 52,2 \| 76,3
D-252AC	15	66,2	5,935	EN 10270-1	196,553	33,08	33,12	78,9 \| 96,6 \| 64,1 \| 76,0
D-252A-07	14,8	64	5,979	EN 10270-1	178,184	34,2	29,8	80,8 \| 96,0 \| 71,0 \| 75,5
D-257E	14	73,1	6,086	EN 10270-1	202,813	39,77	33,33	78,4 \| 97,9 \| 63,0 \| 74,1
D-263Q-01	15	77	6,151	EN 10270-1	158,475	51,24	25,76	82,6 \| 93,3 \| 81,2 \| 73,3
D-256	14,5	71	6,676	EN 10270-1	250,368	33,5	37,5	73,8 \| 100,0 \| 53,9 \| 67,6
D-263Q	15	77	7,342	EN 10270-1	244,908	43,64	33,36	71,0 \| 93,3 \| 58,4 \| 61,5
D-263P-02	15	68	8,429	EN 10270-1	248,008	38,58	29,42	70,3 \| 94,5 \| 63,0 \| 53,5
D-257E-11	13	68	8,446	EN 10270-1	259,997	37,22	30,78	69,6 \| 95,1 \| 60,1 \| 53,4
D-263V-16	15,2	76	9,21	EN 10270-1	213,738	52,79	23,21	71,1 \| 90,7 \| 73,6 \| 49,0
D-263V-15	15,2	64	10,745	EN 10270-1	194,091	45,94	18,06	65,7 \| 89,6 \| 65,5 \| 42,0
D-287A	15	67,5	11,014	EN 10270-1	108,931	57,61	9,89	67,3 \| 90,6 \| 70,5 \| 41,0
D-287	15	67,5	16,3	EN 10270-1	439,336	40,55	26,95	58,5 \| 90,6 \| 57,2 \| 27,7
D-288T-08	15	76	22,989	EN 10270-1	528,849	53	23	54,9 \| 87,2 \| 58,0 \| 19,6
D-288T-07	15	64	27,587	EN 10270-1	521,492	45,1	18,9	53,2 \| 86,1 \| 49,2 \| 24,2
D-288X	14	71,4	28,755	EN 10270-1	489,365	54,38	17,02	53,5 \| 89,1 \| 48,3 \| 23,2
D-288Z-08	15,5	76	34,032	EN 10270-1	655,998	56,72	19,28	49,4 \| 83,8 \| 44,8 \| 19,6

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202081; Tlačná pružina D-256

Země původu: DE, German; Tlačná pružina D-256
