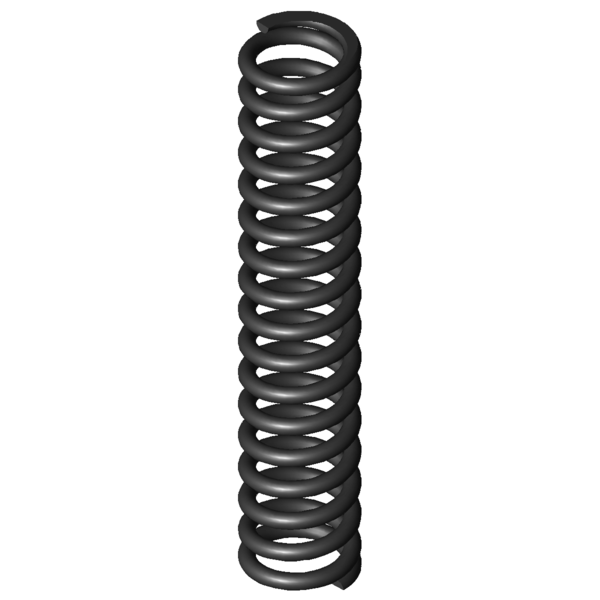

Domov » Výrobek » Tlacné pružiny » d-263q Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-263Q Pružinová ocel Ø 2,2 x 12,8 x 77 mm Cenová stupnice - Tlačná pružina D-263Q Množství Jedn. cena [EUR] 1 5,1100 EUR 2 3,6000 EUR 3 3,4300 EUR 7 2,2200 EUR 17 1,1200 EUR 37 0,7400 EUR 75 0,5500 EUR 125 0,4570 EUR 175 0,4069 EUR 250 0,3567 EUR 350 0,3095 EUR 450 0,2652 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-263Q Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-263Q Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 2,2 mm Prumer drátu Di mm Vnitřní průměr vinutí D 12,8 mm Střední průměr vinutí De 15 mm Vnější průměr vinutí Dd 10,1 mm Největší průměr trnu Dh 15,7 mm Nejmenší průměr dutinky L0 77 mm Délka nenapnuté pružiny Lk 46,02 mm Vzpěrná délka Fn 244,908 N Maximální síla při statickém zatížení Ln 43,64 mm Nejmenší délka při statickém zatížení sn 33,36 mm Největší dráha pružiny při statickém zatížení Fndyn 226,051 N Maximální síla při dynamickém zatížení Lndyn 46,21 mm Nejmenší délka při dynamickém zatížení shdyn 13,61 mm Největší dráha pružiny při dynamickém zatížení S 4,826 mm Stoupání pružiny (mezi dvěma středy vinutí) n 15,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 7,342 N/mm Tuhost pružiny Gew 21,1453 g Hmotnost výrobku Fntol 16,19 N (+/-) Tolerance pro statickou maximální sílu Fndtol 15,91 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,3 mm (+/-) Tolerance průměru vinutí L0tol 1,7 mm (+/-) Tolerance délky nenapnuté pružiny PG H - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-263Q Pružinová ocel Ø 2,2 x 12,8 x 77 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-263Q Pružinová ocel Ø 2,2 x 12,8 x 77 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-263Q Pružinová ocel Ø 2,2 x 12,8 x 77 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-263Q Pružinová ocel Ø 2,2 x 12,8 x 77 mm síla-dráha-výpočet Tlačná pružina D-263Q Formulář dotazu Tlačná pružina D-263Q Pružinová ocel Ø 2,2 x 12,8 x 77 mm Formulář dotazu Tlačná pružina D-263Q Číslo celního sazebníku: 73202081; Tlačná pružina D-263Q Země původu: DE, German; Tlačná pružina D-263Q Obrázek produktu - Tlacné pružiny D-263Q QR-Code: Tlačná pružina D-263Q
