Tlačná pružina D-143D Pružinová ocel Ø 0,9 x 9,1 x 76,3 mm

Cenová stupnice - Tlačná pružina D-143D

Množství	Jedn. cena [EUR]
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Tlačná pružina Nakoupit

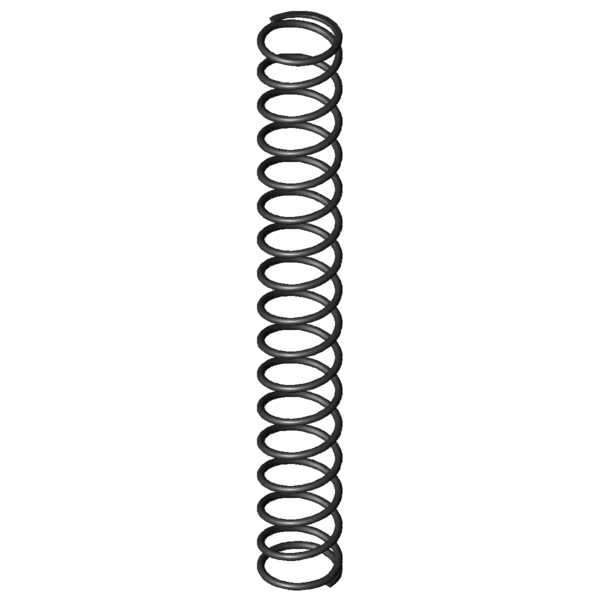

Obrázek produktu Tlačná pružina D-143D

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-143D

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,9	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	9,1	mm	Střední průměr vinutí
De	10	mm	Vnější průměr vinutí
Dd	7,7	mm	Největší průměr trnu
Dh	10,8	mm	Nejmenší průměr dutinky
L0	76,3	mm	Délka nenapnuté pružiny
Lk	62,92	mm	Vzpěrná délka
Fn	32,627	N	Maximální síla při statickém zatížení
Ln	19,28	mm	Nejmenší délka při statickém zatížení
sn	57,02	mm	Největší dráha pružiny při statickém zatížení
Fndyn	30,1	N	Maximální síla při dynamickém zatížení
Lndyn	23,7	mm	Nejmenší délka při dynamickém zatížení
shdyn	16,99	mm	Největší dráha pružiny při dynamickém zatížení
S	4,865	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	15,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,572	N/mm	Tuhost pružiny
Gew	2,5158	g	Hmotnost výrobku
Fntol	1,7	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,68	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	2,11	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	D	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-143D Pružinová ocel Ø 0,9 x 9,1 x 76,3 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-143D Pružinová ocel Ø 0,9 x 9,1 x 76,3 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-143D Pružinová ocel Ø 0,9 x 9,1 x 76,3 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-143D Pružinová ocel Ø 0,9 x 9,1 x 76,3 mm

síla-dráha-výpočet Tlačná pružina D-143D

Formulář dotazu Tlačná pružina D-143D Pružinová ocel Ø 0,9 x 9,1 x 76,3 mm

Formulář dotazu Tlačná pružina D-143D

Podobné tlačné pružiny pro Tlačná pružina D-143D Pružinová ocel Ø 0,9 x 9,1 x 76,3 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-143D	EN 10270-1	0,9	10	76,3	32,627	19,28	57,02	15,5	0,572	100,0 \| 100,0 \| 100,0 \| 100,0
VD-143D	1.4310	0,9	10	76,3	28,023	19,28	57,02	15,5	0,491	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-063H-14	11,5	74,3	0,026	EN 10270-1	1,459	17,89	56,41	45,4 \| 80,0 \| 51,7 \| 4,5
D-095A	8,63	80,5	0,139	EN 10270-1	8,389	20,28	60,22	56,1 \| 83,7 \| 60,2 \| 24,3
D-095	8,63	80,5	0,169	EN 10270-1	10,776	16,9	63,6	58,2 \| 83,7 \| 61,3 \| 29,6
D-090Z	10,5	72,4	0,176	EN 10270-1	10,955	10,05	62,35	60,0 \| 86,7 \| 62,5 \| 30,7
D-121A	10,8	66	0,226	EN 10270-1	10,071	21,35	44,65	61,1 \| 89,3 \| 54,6 \| 39,4
D-122A-14	10	92,5	0,29	EN 10270-1	20,764	20,82	71,68	70,9 \| 90,5 \| 71,6 \| 50,6
D-121	10,8	66	0,334	EN 10270-1	17,044	14,94	51,06	72,9 \| 89,3 \| 70,9 \| 58,3
D-122A-13	10	62,5	0,429	EN 10270-1	20,542	14,58	47,92	79,6 \| 90,3 \| 73,5 \| 74,9
D-155A	11	81,5	0,453	EN 10270-1	23,261	30,13	51,38	83,8 \| 91,5 \| 80,7 \| 79,1
D-155	11	81,5	0,551	EN 10270-1	31,044	25,13	56,38	94,9 \| 91,5 \| 97,0 \| 96,2
D-143D	10	76,3	0,572	EN 10270-1	32,627	19,28	57,02	100,0 \| 100,0 \| 100,0 \| 100,0
D-154B	11	67	0,657	EN 10270-1	29,987	21,38	45,63	87,5 \| 89,6 \| 86,0 \| 87,1
D-143H	9,5	65	0,778	EN 10270-1	37,497	16,83	48,17	84,2 \| 93,4 \| 85,7 \| 73,5
D-180-07	8,3	76	1,332	EN 10270-1	47,127	40,62	35,38	65,6 \| 88,1 \| 65,6 \| 43,0
D-180-14	9	74	1,635	EN 10270-1	73,014	29,35	44,65	62,0 \| 89,6 \| 61,5 \| 35,0
D-195A-12	11	70	1,731	EN 10270-1	76,903	25,58	44,42	59,4 \| 84,9 \| 60,2 \| 33,1
D-180Q-04	11	68,7	1,796	EN 10270-1	75,414	26,7	42	58,5 \| 85,3 \| 58,5 \| 31,9
D-200A	9,25	69	2,159	EN 10270-1	73,049	35,17	33,83	54,5 \| 85,0 \| 52,0 \| 26,5
D-207AE	11	69	2,391	EN 10270-1	85,8	33,12	35,88	52,1 \| 81,9 \| 50,5 \| 23,9
D-200	9,25	69	2,626	EN 10270-1	103,064	29,75	39,25	52,3 \| 85,0 \| 50,2 \| 21,8
D-207KF	11	81	2,673	EN 10270-1	103,85	42,16	38,84	51,0 \| 81,7 \| 49,8 \| 21,4
D-227A-08	11,5	76	3,277	EN 10270-1	111,111	42,09	33,91	47,6 \| 80,9 \| 44,4 \| 17,5
D-207D-08	8,6	76	3,745	EN 10270-1	106,819	47,48	28,52	46,3 \| 83,3 \| 40,3 \| 15,3
D-207KP	10	75	4,097	EN 10270-1	150,32	38,31	36,69	47,7 \| 86,1 \| 43,0 \| 14,0
D-207KO	10	67,7	4,097	EN 10270-1	120,415	38,31	29,39	45,4 \| 82,9 \| 39,3 \| 14,0
D-207KN	10	61,5	4,539	EN 10270-1	120,924	34,86	26,64	43,2 \| 80,2 \| 36,9 \| 12,6

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202081; Tlačná pružina D-143D

Země původu: DE, German; Tlačná pružina D-143D
