Tlačná pružina D-090Z Pružinová ocel Ø 0,63 x 9,87 x 72,4 mm

Name: D-090Z - Tlacné pružiny
SKU: D-090Z
Availability: InStock

Cenová stupnice - Tlačná pružina D-090Z

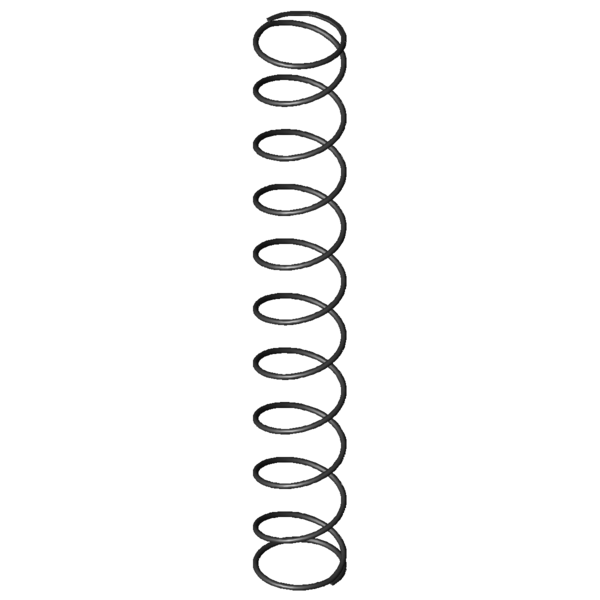

Obrázek produktu Tlačná pružina D-090Z

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,63	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	9,87	mm	Střední průměr vinutí
De	10,5	mm	Vnější průměr vinutí
Dd	8,7	mm	Největší průměr trnu
Dh	11,6	mm	Nejmenší průměr dutinky
L0	72,4	mm	Délka nenapnuté pružiny
Lk	55,06	mm	Vzpěrná délka
Fn	10,955	N	Maximální síla při statickém zatížení
Ln	10,05	mm	Nejmenší délka při statickém zatížení
sn	62,35	mm	Největší dráha pružiny při statickém zatížení
Fndyn	10,085	N	Maximální síla při dynamickém zatížení
Lndyn	15	mm	Nejmenší délka při dynamickém zatížení
shdyn	14,72	mm	Největší dráha pružiny při dynamickém zatížení
S	7,555	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	9,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,176	N/mm	Tuhost pružiny
Gew	0,8787	g	Hmotnost výrobku
Fntol	0,76	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	0,76	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,35	mm	(+/-) Tolerance průměru vinutí
L0tol	3,4	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	D	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-090Z	EN 10270-1	0,63	10,5	72,4	10,955	10,05	62,35	9,5	0,176	100,0 \| 100,0 \| 100,0 \| 100,0
VD-090Z	1.4310	0,63	10,5	72,4	9,409	10,05	62,35	9,5	0,151	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-063H-14	11,5	74,3	0,026	EN 10270-1	1,459	17,89	56,41	52,0 \| 89,4 \| 51,9 \| 14,7
D-090Z	10,5	72,4	0,176	EN 10270-1	10,955	10,05	62,35	100,0 \| 100,0 \| 100,0 \| 100,0
D-121A	10,8	66	0,226	EN 10270-1	10,071	21,35	44,65	82,9 \| 89,0 \| 81,8 \| 77,9
D-121	10,8	66	0,334	EN 10270-1	17,044	14,94	51,06	71,6 \| 89,0 \| 73,1 \| 52,6
D-122A-13	10	62,5	0,429	EN 10270-1	20,542	14,58	47,92	64,3 \| 86,8 \| 65,1 \| 41,0
D-155A	11	81,5	0,453	EN 10270-1	23,261	30,13	51,38	62,0 \| 82,4 \| 64,8 \| 38,8
D-155	11	81,5	0,551	EN 10270-1	31,044	25,13	56,38	45,9 \| 73,0 \| 46,7 \| 18,1
D-143D	10	76,3	0,572	EN 10270-1	32,627	19,28	57,02	46,6 \| 76,0 \| 46,4 \| 17,4
D-154B	11	67	0,657	EN 10270-1	29,987	21,38	45,63	55,1 \| 83,7 \| 54,9 \| 26,7
D-143H	9,5	65	0,778	EN 10270-1	37,497	16,83	48,17	42,0 \| 73,8 \| 39,5 \| 12,8
D-194A	11,25	64	1,344	EN 10270-1	45,499	30,16	33,84	43,2 \| 77,4 \| 39,2 \| 13,1
D-180-14	9	74	1,635	EN 10270-1	73,014	29,35	44,65	44,8 \| 80,3 \| 43,3 \| 10,7
D-195A-12	11	70	1,731	EN 10270-1	76,903	25,58	44,42	44,6 \| 80,8 \| 42,7 \| 10,1
D-180Q-04	11	68,7	1,796	EN 10270-1	75,414	26,7	42	43,9 \| 80,9 \| 40,9 \| 9,8
D-194	11,25	64	1,99	EN 10270-1	82,773	22,4	41,6	42,1 \| 77,4 \| 40,0 \| 8,8
D-200A	9,25	69	2,159	EN 10270-1	73,049	35,17	33,83	40,2 \| 77,9 \| 34,6 \| 8,1
D-207AE	11	69	2,391	EN 10270-1	85,8	33,12	35,88	40,4 \| 78,6 \| 35,2 \| 7,3

Počet podobných kovových pružin: 16
