Tlačná pružina D-095 Pružinová ocel Ø 0,63 x 8 x 80,5 mm

Cenová stupnice - Tlačná pružina D-095

Množství Jedn. cena [EUR]
1 4,7200 EUR
2 3,3300 EUR
3 3,1700 EUR
7 1,7700 EUR
17 0,7400 EUR
37 0,4200 EUR
75 0,2000 EUR
125 0,1664 EUR
175 0,1253 EUR
250 0,1002 EUR
350 0,0758 EUR
450 0,0694 EUR

Tlačná pružina Nakoupit

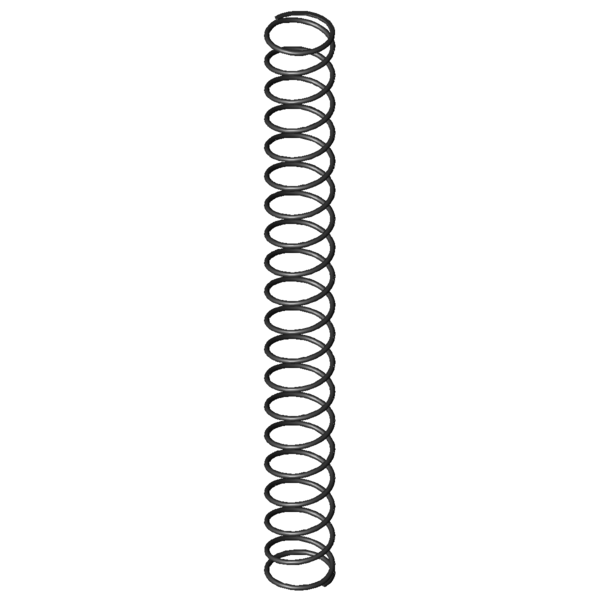

Obrázek produktu Tlačná pružina D-095
Obrázek produktu Tlačná pružina D-095
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-095

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 0,63 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 8 mm Střední průměr vinutí
De 8,63 mm Vnější průměr vinutí
Dd 6,9 mm Největší průměr trnu
Dh 9,4 mm Nejmenší průměr dutinky
L0 80,5 mm Délka nenapnuté pružiny
Lk 71,07 mm Vzpěrná délka
Fn 10,776 N Maximální síla při statickém zatížení
Ln 16,9 mm Nejmenší délka při statickém zatížení
sn 63,6 mm Největší dráha pružiny při statickém zatížení
Fndyn 10,439 N Maximální síla při dynamickém zatížení
Lndyn 18,89 mm Nejmenší délka při dynamickém zatížení
shdyn 22,21 mm Největší dráha pružiny při dynamickém zatížení
S 4,317 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 18,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 0,169 N/mm Tuhost pružiny
Gew 1,2695 g Hmotnost výrobku
Fntol 0,74 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 0,73 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,3 mm (+/-) Tolerance průměru vinutí
L0tol 3,41 mm (+/-) Tolerance délky nenapnuté pružiny
PG B - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-095 Pružinová ocel Ø 0,63 x 8 x 80,5 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-095 Pružinová ocel Ø 0,63 x 8 x 80,5 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-095 Pružinová ocel Ø 0,63 x 8 x 80,5 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-095 Pružinová ocel Ø 0,63 x 8 x 80,5 mm

síla-dráha-výpočet Tlačná pružina D-095

Formulář dotazu Tlačná pružina D-095 Pružinová ocel Ø 0,63 x 8 x 80,5 mm

Formulář dotazu Tlačná pružina D-095

Podobné tlačné pružiny pro Tlačná pružina D-095 Pružinová ocel Ø 0,63 x 8 x 80,5 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-095 EN 10270-1 0,63 8,63 80,5 10,776 16,9 63,6 18,5 0,169 100,0 | 100,0 | 100,0 | 100,0
VD-095 1.4310 0,63 8,63 80,5 9,255 16,9 63,6 18,5 0,146 92,9 | 100,0 | 92,9 | 85,9
VD-095A 1.4310 0,63 8,63 80,5 7,205 20,28 60,22 22,5 0,12 83,8 | 100,0 | 80,8 | 70,6
Počet podobných kovových pružin: 3

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-063M 8,5 97,6 0,08 EN 10270-1 6,828 12,5 85,1 67,7 | 86,8 | 69,0 | 47,4
D-090H 9 99,2 0,1 EN 10270-1 8,543 13,5 85,7 74,6 | 88,1 | 76,7 | 58,8
D-063L 8,5 60,5 0,131 EN 10270-1 6,866 8,05 52,45 78,2 | 84,3 | 73,1 | 77,3
D-095A 8,63 80,5 0,139 EN 10270-1 8,389 20,28 60,22 89,5 | 100,0 | 86,3 | 82,2
D-090G 9 61,6 0,163 EN 10270-1 8,604 8,7 52,9 88,0 | 86,6 | 81,5 | 96,0
D-095 8,63 80,5 0,169 EN 10270-1 10,776 16,9 63,6 100,0 | 100,0 | 100,0 | 100,0
D-127A 8,8 68 0,362 EN 10270-1 15,902 24,1 43,9 67,4 | 87,1 | 68,4 | 46,8
D-115H-04 8 63 0,381 EN 10270-1 17,915 15,99 47,01 66,2 | 87,0 | 67,0 | 44,5
D-127 8,8 68 0,441 EN 10270-1 21,102 20,1 47,9 62,9 | 87,1 | 63,2 | 38,5
D-155A 11 81,5 0,453 EN 10270-1 23,261 30,13 51,38 60,4 | 80,1 | 63,6 | 37,4
D-155 11 81,5 0,551 EN 10270-1 31,044 25,13 56,38 57,5 | 80,1 | 61,7 | 30,8
D-143D 10 76,3 0,572 EN 10270-1 32,627 19,28 57,02 58,2 | 83,7 | 61,3 | 29,6
D-143H 9,5 65 0,778 EN 10270-1 37,497 16,83 48,17 51,5 | 80,5 | 52,2 | 21,8
D-166E 8,3 64 1,069 EN 10270-1 35,371 30,91 33,09 45,6 | 79,6 | 41,2 | 15,9
D-166N 8 69,7 1,32 EN 10270-1 54,513 28,4 41,3 45,3 | 80,8 | 42,4 | 12,8
D-180-07 8,3 76 1,332 EN 10270-1 47,127 40,62 35,38 44,9 | 82,6 | 39,2 | 12,7
D-180-06 8,3 64 1,631 EN 10270-1 49,622 33,58 30,42 40,9 | 77,7 | 34,8 | 10,4
D-180-14 9 74 1,635 EN 10270-1 73,014 29,35 44,65 44,8 | 81,7 | 42,5 | 10,4
D-173CK 6,7 81 1,865 EN 10270-1 76,865 39,78 41,22 42,8 | 80,0 | 39,4 | 9,1
D-200A 9,25 69 2,159 EN 10270-1 73,049 35,17 33,83 39,4 | 76,5 | 34,0 | 7,8
D-200 9,25 69 2,626 EN 10270-1 103,064 29,75 39,25 39,7 | 76,5 | 36,1 | 6,5
Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202081; Tlačná pružina D-095

Země původu: DE, German; Tlačná pružina D-095
