Tlačná pružina D-180Q-05 Pružinová ocel Ø 1,2 x 9,8 x 101 mm

Cenová stupnice - Tlačná pružina D-180Q-05

Množství	Jedn. cena [EUR]
1	5,0100 EUR
2	3,5300 EUR
3	3,3700 EUR
7	2,1400 EUR
17	1,0400 EUR
37	0,6600 EUR
75	0,5000 EUR
125	0,4132 EUR
175	0,3696 EUR
250	0,3256 EUR
350	0,2842 EUR
450	0,2464 EUR

Tlačná pružina Nakoupit

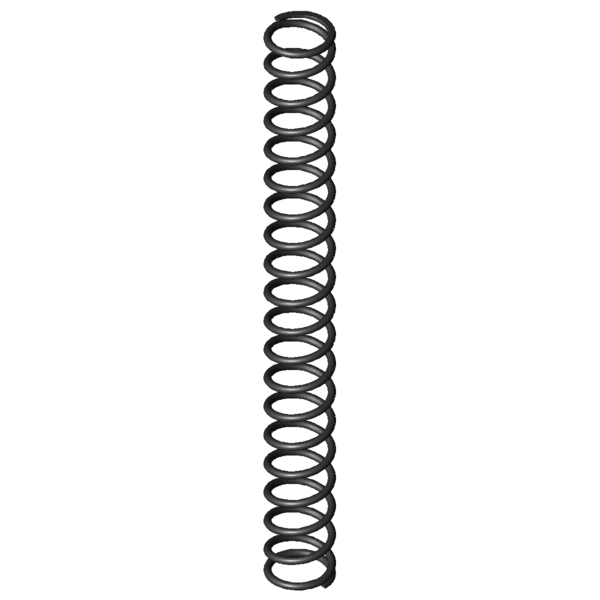

Obrázek produktu Tlačná pružina D-180Q-05

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-180Q-05

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	9,8	mm	Střední průměr vinutí
De	11	mm	Vnější průměr vinutí
Dd	8	mm	Největší průměr trnu
Dh	11,8	mm	Nejmenší průměr dutinky
L0	101	mm	Délka nenapnuté pružiny
Lk	89,77	mm	Vzpěrná délka
Fn	75,463	N	Maximální síla při statickém zatížení
Ln	38,8	mm	Nejmenší délka při statickém zatížení
sn	62,2	mm	Největší dráha pružiny při statickém zatížení
Fndyn	63,755	N	Maximální síla při dynamickém zatížení
Lndyn	48,45	mm	Nejmenší délka při dynamickém zatížení
shdyn	18,8	mm	Největší dráha pružiny při dynamickém zatížení
S	5,395	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	18,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,213	N/mm	Tuhost pružiny
Gew	5,6424	g	Hmotnost výrobku
Fntol	3,73	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	3,01	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,99	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	G	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-180Q-05 Pružinová ocel Ø 1,2 x 9,8 x 101 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-180Q-05 Pružinová ocel Ø 1,2 x 9,8 x 101 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-180Q-05 Pružinová ocel Ø 1,2 x 9,8 x 101 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-180Q-05 Pružinová ocel Ø 1,2 x 9,8 x 101 mm

síla-dráha-výpočet Tlačná pružina D-180Q-05

Formulář dotazu Tlačná pružina D-180Q-05 Pružinová ocel Ø 1,2 x 9,8 x 101 mm

Formulář dotazu Tlačná pružina D-180Q-05

Podobné tlačné pružiny pro Tlačná pružina D-180Q-05 Pružinová ocel Ø 1,2 x 9,8 x 101 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-180Q-05	EN 10270-1	1,2	11	101	75,463	38,8	62,2	18,5	1,213	100,0 \| 100,0 \| 100,0 \| 100,0
VD-180Q-05	1.4310	1,2	11	101	64,71	38,9	62,1	18,5	1,042	92,9 \| 100,0 \| 92,8 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-090AA	10,5	117	0,108	EN 10270-1	10,919	15,6	101,4	41,6 \| 78,1 \| 37,9 \| 8,9
D-115G	12	84,6	0,178	EN 10270-1	13,077	11,31	73,29	47,9 \| 77,9 \| 51,1 \| 14,7
D-122A	10,8	96,5	0,185	EN 10270-1	13,145	25,62	70,88	51,6 \| 86,8 \| 52,6 \| 15,3
D-117L	14	99,1	0,191	EN 10270-1	16,431	13,06	86,04	48,0 \| 81,1 \| 47,0 \| 15,7
D-117Q	12	84	0,22	EN 10270-1	14,816	16,66	67,34	51,5 \| 80,5 \| 56,0 \| 18,1
D-122	10,8	96,5	0,226	EN 10270-1	16,951	21,35	75,15	52,7 \| 86,8 \| 52,6 \| 18,6
D-122A-14	10	92,5	0,29	EN 10270-1	20,764	20,82	71,68	54,7 \| 83,1 \| 57,1 \| 23,9
D-155A	11	81,5	0,453	EN 10270-1	23,261	30,13	51,38	60,7 \| 88,0 \| 56,7 \| 37,3
D-155A-10	11	114	0,497	EN 10270-1	42,924	27,63	86,38	65,3 \| 90,6 \| 64,4 \| 41,0
D-155	11	81,5	0,551	EN 10270-1	31,044	25,13	56,38	66,4 \| 88,0 \| 65,9 \| 45,4
D-179J-04	14	96,2	0,556	EN 10270-1	42,266	20,16	76,04	67,7 \| 88,5 \| 68,9 \| 45,8
D-179N	12	88,8	0,743	EN 10270-1	48,547	23,47	65,33	77,1 \| 90,4 \| 79,8 \| 61,2
D-180Q	13	92,7	0,829	EN 10270-1	55,694	25,56	67,14	81,2 \| 92,1 \| 83,2 \| 68,4
D-195A	11,25	93,5	1,105	EN 10270-1	63,409	36,14	57,36	91,6 \| 95,5 \| 88,1 \| 91,1
D-180Q-05	11	101	1,213	EN 10270-1	75,463	38,8	62,2	100,0 \| 100,0 \| 100,0 \| 100,0
D-195	11,25	93,5	1,344	EN 10270-1	82,816	31,9	61,6	93,6 \| 95,5 \| 95,1 \| 90,2
D-195A-12	11	70	1,731	EN 10270-1	76,903	25,58	44,42	81,1 \| 88,4 \| 84,8 \| 70,1
D-180Q-04	11	68,7	1,796	EN 10270-1	75,414	26,7	42	80,2 \| 89,3 \| 83,7 \| 67,6
D-207AE	11	69	2,391	EN 10270-1	85,8	33,12	35,88	69,4 \| 84,7 \| 72,8 \| 50,7
D-207KF	11	81	2,673	EN 10270-1	103,85	42,16	38,84	66,6 \| 86,7 \| 67,6 \| 45,4
D-227A	11,6	85	2,967	EN 10270-1	118,962	44,91	40,09	63,2 \| 84,7 \| 63,9 \| 40,9
D-227A-08	11,5	76	3,277	EN 10270-1	111,111	42,09	33,91	60,1 \| 82,0 \| 61,2 \| 37,0
D-227	11,6	85	3,609	EN 10270-1	166,01	39	46	59,3 \| 84,7 \| 59,7 \| 33,6
D-257E-13	13	107	5,211	EN 10270-1	256,223	57,83	49,17	52,4 \| 79,7 \| 54,3 \| 23,3
D-257E-12	13	89	6,28	EN 10270-1	253,284	48,67	40,33	48,1 \| 77,6 \| 47,3 \| 19,3
D-262A	12	79,5	7,244	EN 10270-1	176,131	55,19	24,31	44,8 \| 76,8 \| 41,0 \| 16,7
D-262	12	79,5	8,811	EN 10270-1	294,391	46,09	33,41	43,4 \| 76,8 \| 39,7 \| 13,8

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202081; Tlačná pružina D-180Q-05
