Tlačná pružina D-117L Pružinová ocel Ø 0,8 x 13,2 x 99,1 mm

Name: D-117L - Tlacné pružiny
SKU: D-117L
Availability: InStock

Cenová stupnice - Tlačná pružina D-117L

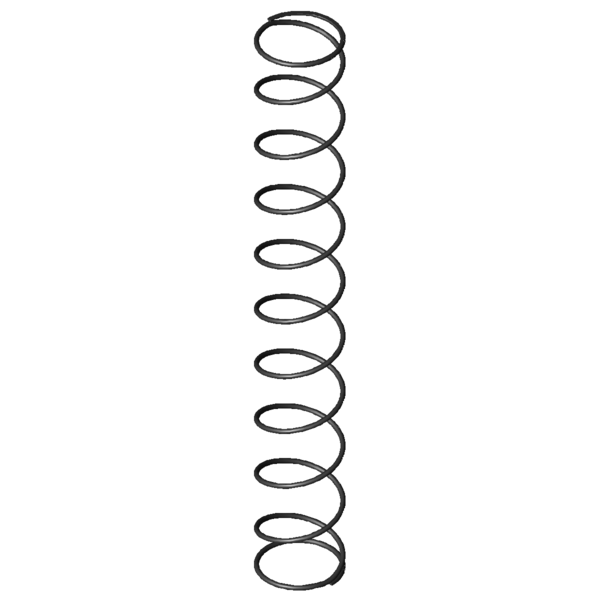

Obrázek produktu Tlačná pružina D-117L

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,8	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	13,2	mm	Střední průměr vinutí
De	14	mm	Vnější průměr vinutí
Dd	11,8	mm	Největší průměr trnu
Dh	15,4	mm	Nejmenší průměr dutinky
L0	99,1	mm	Délka nenapnuté pružiny
Lk	76,65	mm	Vzpěrná délka
Fn	16,431	N	Maximální síla při statickém zatížení
Ln	13,06	mm	Nejmenší délka při statickém zatížení
sn	86,04	mm	Největší dráha pružiny při statickém zatížení
Fndyn	15,355	N	Maximální síla při dynamickém zatížení
Lndyn	18,7	mm	Nejmenší délka při dynamickém zatížení
shdyn	29,85	mm	Největší dráha pružiny při dynamickém zatížení
S	10,347	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	9,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,191	N/mm	Tuhost pružiny
Gew	1,8948	g	Hmotnost výrobku
Fntol	1,13	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,12	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,4	mm	(+/-) Tolerance průměru vinutí
L0tol	4,62	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	D	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-117L	EN 10270-1	0,8	14	99,1	16,431	13,06	86,04	9,5	0,191	100,0 \| 100,0 \| 100,0 \| 100,0
VD-117L	1.4310	0,8	14	99,1	14,113	13,06	86,04	9,5	0,164	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-090W-04	11,6	98	0,097	EN 10270-1	8,217	13,5	84,5	70,6 \| 86,8 \| 74,1 \| 50,9
D-117L	14	99,1	0,191	EN 10270-1	16,431	13,06	86,04	100,0 \| 100,0 \| 100,0 \| 100,0
D-142C	15	101	0,251	EN 10270-1	21,748	14,35	86,65	85,7 \| 93,4 \| 87,4 \| 76,1
D-150	13,5	115	0,282	EN 10270-1	24,9	26,69	88,31	79,0 \| 87,5 \| 81,7 \| 67,7
D-179J-04	14	96,2	0,556	EN 10270-1	42,266	20,16	76,04	62,6 \| 89,9 \| 63,6 \| 34,4
D-180M-24	15	93	0,643	EN 10270-1	45,734	21,88	71,12	57,9 \| 84,6 \| 59,3 \| 29,7
D-189A	13,75	90,5	0,688	EN 10270-1	40,677	31,41	59,09	55,6 \| 84,5 \| 54,5 \| 27,7
D-180Q	13	92,7	0,829	EN 10270-1	55,694	25,56	67,14	53,7 \| 84,4 \| 53,8 \| 23,0
D-206H	15	105	1,004	EN 10270-1	75,542	29,74	75,26	51,8 \| 81,6 \| 54,6 \| 19,0
D-189	13,75	90,5	1,019	EN 10270-1	66,219	25,5	65	51,1 \| 84,5 \| 50,2 \| 18,7
D-206G-02	15	93	1,073	EN 10270-1	69,741	28	65	49,6 \| 81,4 \| 49,6 \| 17,8
D-207J-11	14,5	97	1,423	EN 10270-1	91,035	33,01	63,99	47,4 \| 82,6 \| 46,2 \| 13,4
D-207J-39	14	95,8	1,427	EN 10270-1	84,762	36,42	59,38	47,0 \| 83,3 \| 44,2 \| 13,4
D-222A	14,1	115	1,519	EN 10270-1	104,684	46,1	68,9	46,3 \| 78,5 \| 47,9 \| 12,6
D-222	14,1	115	1,848	EN 10270-1	133,408	42,8	72,2	45,6 \| 78,5 \| 48,1 \| 10,3
D-252A-10	14,8	102	3,307	EN 10270-1	143,583	58,59	43,41	38,0 \| 77,3 \| 30,9 \| 5,8
D-257A	14,5	105	3,709	EN 10270-1	181,242	56,14	48,86	38,4 \| 77,0 \| 32,9 \| 5,1

Počet podobných kovových pružin: 16
