Tlačná pružina D-150 Pružinová ocel Ø 1 x 12,5 x 115 mm

Cenová stupnice - Tlačná pružina D-150

Množství Jedn. cena [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Tlačná pružina Nakoupit

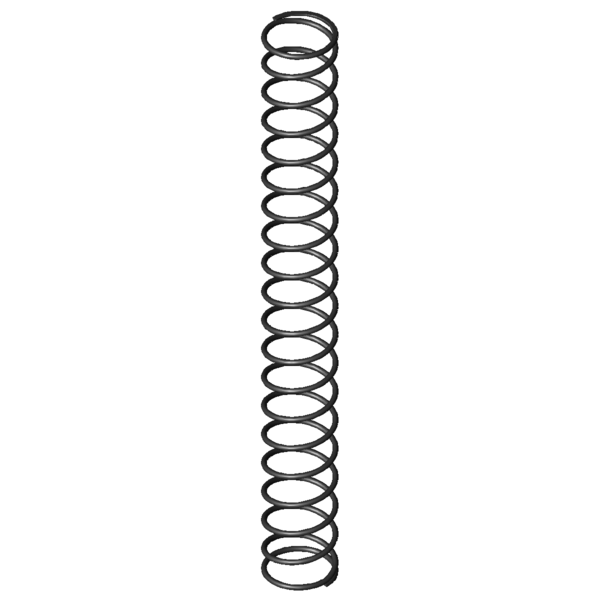

Obrázek produktu Tlačná pružina D-150
Obrázek produktu Tlačná pružina D-150
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-150

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 1 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 12,5 mm Střední průměr vinutí
De 13,5 mm Vnější průměr vinutí
Dd 10,9 mm Největší průměr trnu
Dh 14,3 mm Nejmenší průměr dutinky
L0 115 mm Délka nenapnuté pružiny
Lk 98,62 mm Vzpěrná délka
Fn 24,9 N Maximální síla při statickém zatížení
Ln 26,69 mm Nejmenší délka při statickém zatížení
sn 88,31 mm Největší dráha pružiny při statickém zatížení
Fndyn 24,025 N Maximální síla při dynamickém zatížení
Lndyn 29,79 mm Nejmenší délka při dynamickém zatížení
shdyn 49,25 mm Největší dráha pružiny při dynamickém zatížení
S 6,162 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 18,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 0,282 N/mm Tuhost pružiny
Gew 4,9979 g Hmotnost výrobku
Fntol 1,65 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 1,63 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,35 mm (+/-) Tolerance průměru vinutí
L0tol 4,51 mm (+/-) Tolerance délky nenapnuté pružiny
PG C - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-150 Pružinová ocel Ø 1 x 12,5 x 115 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-150 Pružinová ocel Ø 1 x 12,5 x 115 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-150 Pružinová ocel Ø 1 x 12,5 x 115 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-150 Pružinová ocel Ø 1 x 12,5 x 115 mm

síla-dráha-výpočet Tlačná pružina D-150

Formulář dotazu Tlačná pružina D-150 Pružinová ocel Ø 1 x 12,5 x 115 mm

Formulář dotazu Tlačná pružina D-150

Podobné tlačné pružiny pro Tlačná pružina D-150 Pružinová ocel Ø 1 x 12,5 x 115 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-150 EN 10270-1 1 13,5 115 24,9 26,69 88,31 18,5 0,282 100,0 | 100,0 | 100,0 | 100,0
VD-150 1.4310 1 13,5 115 21,386 26,69 88,31 18,5 0,242 92,9 | 100,0 | 92,9 | 85,9
VD-150A 1.4310 1 13,5 115 16,522 32,02 82,98 22,5 0,199 83,6 | 100,0 | 80,2 | 70,6
Počet podobných kovových pružin: 3

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-090AA 10,5 117 0,108 EN 10270-1 10,919 15,6 101,4 61,1 | 79,7 | 65,5 | 38,2
D-117L 14 99,1 0,191 EN 10270-1 16,431 13,06 86,04 79,0 | 87,5 | 81,7 | 67,7
D-150A 13,5 115 0,232 EN 10270-1 19,236 32,02 82,98 89,3 | 100,0 | 85,6 | 82,2
D-142C 15 101 0,251 EN 10270-1 21,748 14,35 86,65 90,3 | 89,3 | 92,7 | 89,0
D-150 13,5 115 0,282 EN 10270-1 24,9 26,69 88,31 100,0 | 100,0 | 100,0 | 100,0
D-185J 15 125 0,467 EN 10270-1 41,817 35,4 89,6 75,6 | 87,3 | 79,1 | 60,4
D-155A-10 11 114 0,497 EN 10270-1 42,924 27,63 86,38 76,1 | 93,5 | 77,9 | 56,7
D-185H 15 112 0,517 EN 10270-1 41,27 32,2 79,8 73,0 | 89,1 | 75,3 | 54,5
D-180M-25 15 115 0,519 EN 10270-1 45,869 26,55 88,45 74,2 | 91,1 | 77,1 | 54,4
D-179J-04 14 96,2 0,556 EN 10270-1 42,266 20,16 76,04 71,2 | 90,3 | 72,5 | 50,7
D-190A 13,75 130 0,566 EN 10270-1 52,264 37,66 92,34 70,1 | 88,9 | 71,6 | 49,8
D-190 13,75 130 0,688 EN 10270-1 66,425 33,5 96,5 64,8 | 88,9 | 64,5 | 41,0
D-189A 13,75 90,5 0,688 EN 10270-1 40,677 31,41 59,09 63,5 | 85,6 | 64,1 | 41,0
D-180Q 13 92,7 0,829 EN 10270-1 55,694 25,56 67,14 60,4 | 86,7 | 60,4 | 34,0
D-206H 15 105 1,004 EN 10270-1 75,542 29,74 75,26 57,1 | 84,2 | 59,1 | 28,1
D-189 13,75 90,5 1,019 EN 10270-1 66,219 25,5 65 56,3 | 85,6 | 55,6 | 27,7
D-207J-11 14,5 97 1,423 EN 10270-1 91,035 33,01 63,99 50,4 | 81,4 | 49,9 | 19,8
D-207J-39 14 95,8 1,427 EN 10270-1 84,762 36,42 59,38 50,1 | 82,1 | 48,3 | 19,8
D-222A 14,1 115 1,519 EN 10270-1 104,684 46,1 68,9 51,8 | 86,1 | 50,9 | 18,6
D-233T-10 15 130 1,661 EN 10270-1 111,088 63,11 66,89 48,0 | 78,0 | 49,1 | 17,0
Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202081; Tlačná pružina D-150

Země původu: DE, German; Tlačná pružina D-150
