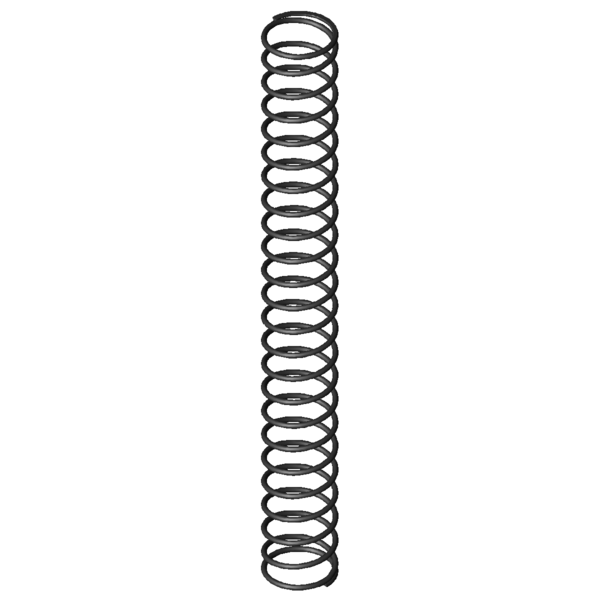

Domov » Výrobek » Tlacné pružiny » d-150a Adresa URL teilen Adresa URL byla úspěšně zkopírována do schránky! Přehled Položka byla přidána do vašeho nákupního košíku. Tlačná pružina D-150A Pružinová ocel Ø 1 x 12,5 x 115 mm Cenová stupnice - Tlačná pružina D-150A Množství Jedn. cena [EUR] 1 4,8500 EUR 2 3,4200 EUR 3 3,2600 EUR 7 1,8400 EUR 17 0,8300 EUR 37 0,5200 EUR 75 0,3400 EUR 125 0,2817 EUR 175 0,2192 EUR 250 0,1878 EUR 350 0,1452 EUR 450 0,1264 EUR Tlačná pružina Nakoupit Obrázek produktu Tlačná pružina D-150A Množství:Množství: Přidat do nákupního košíku Technické údaje - Tlačná pružina D-150A Značka Hodnota Jednotka Popis Druh materiálu EN 10270-1 - Druh materiálu Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny F1 N Síla předepjaté pružiny L1 mm Délka předepjaté pružiny s1 mm Dráha předepjaté pružiny F2 N Síla napnuté pružiny L2 mm Délka napnuté pružiny s2 mm Dráha napnuté pružiny d 1 mm Prumer drátu Di mm Vnitřní průměr vinutí D 12,5 mm Střední průměr vinutí De 13,5 mm Vnější průměr vinutí Dd 10,9 mm Největší průměr trnu Dh 14,3 mm Nejmenší průměr dutinky L0 115 mm Délka nenapnuté pružiny Lk 98,62 mm Vzpěrná délka Fn 19,236 N Maximální síla při statickém zatížení Ln 32,02 mm Nejmenší délka při statickém zatížení sn 82,98 mm Největší dráha pružiny při statickém zatížení Fndyn 18,365 N Maximální síla při dynamickém zatížení Lndyn 35,78 mm Nejmenší délka při dynamickém zatížení shdyn 68,46 mm Největší dráha pružiny při dynamickém zatížení S 5,067 mm Stoupání pružiny (mezi dvěma středy vinutí) n 22,5 Kus Počet pružících vinutí nt Kus Celkový počet vinutí R 0,232 N/mm Tuhost pružiny Gew 5,9731 g Hmotnost výrobku Fntol 1,54 N (+/-) Tolerance pro statickou maximální sílu Fndtol 1,53 N (+/-) Tolerance pro dynamickou maximální sílu Detol 0,35 mm (+/-) Tolerance průměru vinutí L0tol 5,4 mm (+/-) Tolerance délky nenapnuté pružiny PG D - Cenová skupina pro tento výrobek F1tol N (+/-) Tolerance síly předepjaté pružiny F2tol N (+/-) Tolerance síly napnuté pružiny Technický výkres Tlačná pružina Datový list Tlačná pružina D-150A Pružinová ocel Ø 1 x 12,5 x 115 mm Datový list stáhnout soubor pdf Charakteristika kovové pružiny Tlačná pružina D-150A Pružinová ocel Ø 1 x 12,5 x 115 mm Charakteristika kovové pružiny stáhnout soubor pdf CAD data Tlačná pružina D-150A Pružinová ocel Ø 1 x 12,5 x 115 mm CAD modely stažení: step, stl, iges ... síla-dráha-výpočet Tlačná pružina D-150A Pružinová ocel Ø 1 x 12,5 x 115 mm síla-dráha-výpočet Tlačná pružina D-150A Formulář dotazu Tlačná pružina D-150A Pružinová ocel Ø 1 x 12,5 x 115 mm Formulář dotazu Tlačná pružina D-150A Číslo celního sazebníku: 73202081; Tlačná pružina D-150A Země původu: DE, German; Tlačná pružina D-150A Obrázek produktu - Tlacné pružiny D-150A QR-Code: Tlačná pružina D-150A
