Tlačná pružina D-179J-04 Pružinová ocel Ø 1,1 x 12,9 x 96,2 mm

Cenová stupnice - Tlačná pružina D-179J-04

Množství Jedn. cena [EUR]
1 4,9000 EUR
2 3,4600 EUR
3 3,3000 EUR
7 1,8900 EUR
17 0,9300 EUR
37 0,5700 EUR
75 0,3900 EUR
125 0,3566 EUR
175 0,3067 EUR
250 0,2817 EUR
350 0,2526 EUR
450 0,1895 EUR

Tlačná pružina Nakoupit

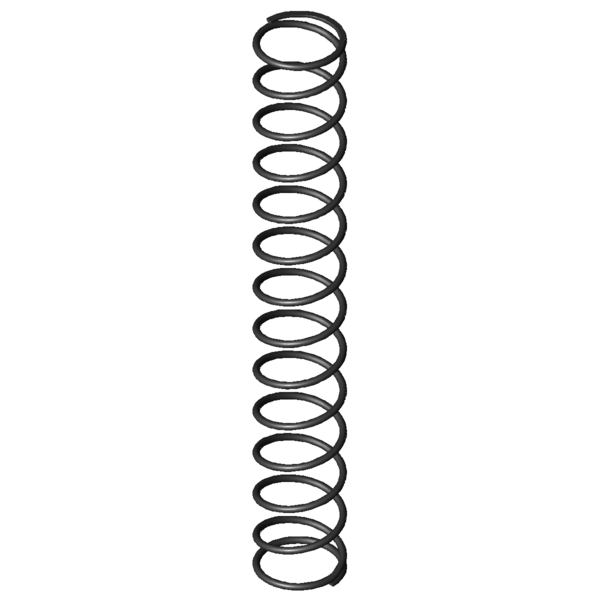

Obrázek produktu Tlačná pružina D-179J-04
Obrázek produktu Tlačná pružina D-179J-04
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-179J-04

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 1,1 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 12,9 mm Střední průměr vinutí
De 14 mm Vnější průměr vinutí
Dd 11,1 mm Největší průměr trnu
Dh 15 mm Nejmenší průměr dutinky
L0 96,2 mm Délka nenapnuté pružiny
Lk 74,06 mm Vzpěrná délka
Fn 42,266 N Maximální síla při statickém zatížení
Ln 20,16 mm Nejmenší délka při statickém zatížení
sn 76,04 mm Největší dráha pružiny při statickém zatížení
Fndyn 39,994 N Maximální síla při dynamickém zatížení
Lndyn 24,25 mm Nejmenší délka při dynamickém zatížení
shdyn 25,72 mm Největší dráha pružiny při dynamickém zatížení
S 7,608 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 12,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 0,556 N/mm Tuhost pružiny
Gew 4,4143 g Hmotnost výrobku
Fntol 2,23 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 2,22 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,35 mm (+/-) Tolerance průměru vinutí
L0tol 2,88 mm (+/-) Tolerance délky nenapnuté pružiny
PG E - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-179J-04 Pružinová ocel Ø 1,1 x 12,9 x 96,2 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-179J-04 Pružinová ocel Ø 1,1 x 12,9 x 96,2 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-179J-04 Pružinová ocel Ø 1,1 x 12,9 x 96,2 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-179J-04 Pružinová ocel Ø 1,1 x 12,9 x 96,2 mm

síla-dráha-výpočet Tlačná pružina D-179J-04

Formulář dotazu Tlačná pružina D-179J-04 Pružinová ocel Ø 1,1 x 12,9 x 96,2 mm

Formulář dotazu Tlačná pružina D-179J-04

Podobné tlačné pružiny pro Tlačná pružina D-179J-04 Pružinová ocel Ø 1,1 x 12,9 x 96,2 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-179J-04 EN 10270-1 1,1 14 96,2 42,266 20,16 76,04 12,5 0,556 100,0 | 100,0 | 100,0 | 100,0
VD-179J-04 1.4310 1,1 14 96,2 36,302 20,16 76,04 12,5 0,477 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-090W-04 11,6 98 0,097 EN 10270-1 8,217 13,5 84,5 50,5 | 79,4 | 54,7 | 17,5
D-117L 14 99,1 0,191 EN 10270-1 16,431 13,06 86,04 62,6 | 89,9 | 63,6 | 34,4
D-142C 15 101 0,251 EN 10270-1 21,748 14,35 86,65 68,3 | 90,1 | 69,6 | 45,2
D-179J-04 14 96,2 0,556 EN 10270-1 42,266 20,16 76,04 100,0 | 100,0 | 100,0 | 100,0
D-180M-24 15 93 0,643 EN 10270-1 45,734 21,88 71,12 91,1 | 93,9 | 93,0 | 86,4
D-189A 13,75 90,5 0,688 EN 10270-1 40,677 31,41 59,09 87,0 | 93,4 | 87,0 | 80,7
D-180Q 13 92,7 0,829 EN 10270-1 55,694 25,56 67,14 80,9 | 93,6 | 82,1 | 67,0
D-206H 15 105 1,004 EN 10270-1 75,542 29,74 75,26 73,6 | 87,8 | 77,5 | 55,4
D-189 13,75 90,5 1,019 EN 10270-1 66,219 25,5 65 74,2 | 93,4 | 74,7 | 54,6
D-206G-02 15 93 1,073 EN 10270-1 69,741 28 65 71,5 | 89,5 | 73,0 | 51,8
D-207J-11 14,5 97 1,423 EN 10270-1 91,035 33,01 63,99 64,7 | 89,7 | 65,3 | 39,1
D-207J-39 14 95,8 1,427 EN 10270-1 84,762 36,42 59,38 64,6 | 91,0 | 64,0 | 38,9
D-232T 16 93 2,264 EN 10270-1 122,141 39,04 53,96 53,0 | 81,8 | 52,8 | 24,6
D-252A-10 14,8 102 3,307 EN 10270-1 143,583 58,59 43,41 47,1 | 81,3 | 43,3 | 16,8
D-257A 14,5 105 3,709 EN 10270-1 181,242 56,14 48,86 46,6 | 81,1 | 43,8 | 15,0
D-252A-09 14,8 89 3,886 EN 10270-1 149,784 50,46 38,54 44,8 | 80,7 | 39,5 | 14,3
D-252AE 15 98 4,01 EN 10270-1 204,35 47,04 50,96 46,6 | 82,2 | 43,9 | 13,9
D-252AD 15 87,4 4,496 EN 10270-1 202,381 42,39 45,01 44,0 | 79,7 | 40,0 | 12,4
D-257 14,5 105 4,511 EN 10270-1 250,368 49,5 55,5 46,1 | 81,1 | 44,9 | 12,3
Počet podobných kovových pružin: 18

Číslo celního sazebníku: 73202081; Tlačná pružina D-179J-04

Země původu: DE, German; Tlačná pružina D-179J-04
