Tlačná pružina D-252A-10 Pružinová ocel Ø 2 x 12,8 x 102 mm

Cenová stupnice - Tlačná pružina D-252A-10

Množství Jedn. cena [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Tlačná pružina Nakoupit

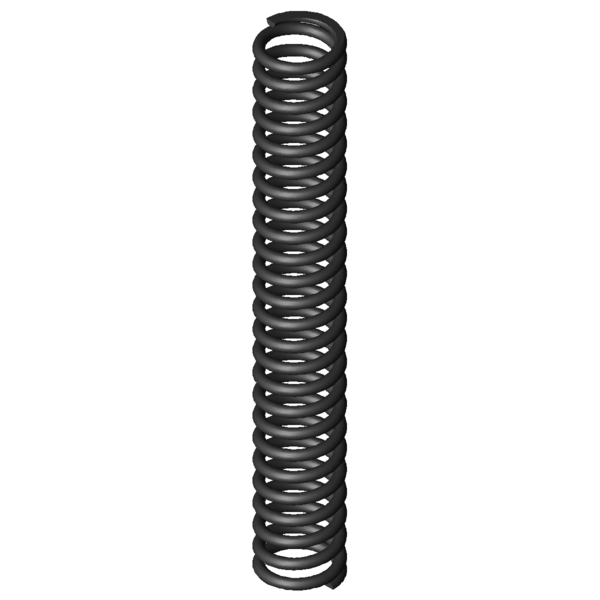

Obrázek produktu Tlačná pružina D-252A-10
Obrázek produktu Tlačná pružina D-252A-10
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-252A-10

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 2 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 12,8 mm Střední průměr vinutí
De 14,8 mm Vnější průměr vinutí
Dd 10,3 mm Největší průměr trnu
Dh 15,5 mm Nejmenší průměr dutinky
L0 102 mm Délka nenapnuté pružiny
Lk 81,91 mm Vzpěrná délka
Fn 143,583 N Maximální síla při statickém zatížení
Ln 58,59 mm Nejmenší délka při statickém zatížení
sn 43,41 mm Největší dráha pružiny při statickém zatížení
Fndyn 131,007 N Maximální síla při dynamickém zatížení
Lndyn 62,39 mm Nejmenší délka při dynamickém zatížení
shdyn 30,39 mm Největší dráha pružiny při dynamickém zatížení
S 4,255 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 23,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 3,307 N/mm Tuhost pružiny
Gew 25,4642 g Hmotnost výrobku
Fntol 10,63 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 10,44 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,3 mm (+/-) Tolerance průměru vinutí
L0tol 2,56 mm (+/-) Tolerance délky nenapnuté pružiny
PG J - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-252A-10 Pružinová ocel Ø 2 x 12,8 x 102 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-252A-10 Pružinová ocel Ø 2 x 12,8 x 102 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-252A-10 Pružinová ocel Ø 2 x 12,8 x 102 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-252A-10 Pružinová ocel Ø 2 x 12,8 x 102 mm

síla-dráha-výpočet Tlačná pružina D-252A-10

Formulář dotazu Tlačná pružina D-252A-10 Pružinová ocel Ø 2 x 12,8 x 102 mm

Formulář dotazu Tlačná pružina D-252A-10

Podobné tlačné pružiny pro Tlačná pružina D-252A-10 Pružinová ocel Ø 2 x 12,8 x 102 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-252A-10 EN 10270-1 2 14,8 102 143,583 58,59 43,41 23,5 3,307 100,0 | 100,0 | 100,0 | 100,0
VD-252A-10 1.4310 2 14,8 102 123,323 58,59 43,41 23,5 2,841 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-117L 14 99,1 0,191 EN 10270-1 16,431 13,06 86,04 38,0 | 77,3 | 30,9 | 5,8
D-142C 15 101 0,251 EN 10270-1 21,748 14,35 86,65 40,4 | 80,9 | 32,6 | 7,6
D-185H 15 112 0,517 EN 10270-1 41,27 32,2 79,8 47,1 | 84,1 | 41,6 | 15,6
D-180M-25 15 115 0,519 EN 10270-1 45,869 26,55 88,45 46,2 | 82,5 | 40,5 | 15,7
D-179J-04 14 96,2 0,556 EN 10270-1 42,266 20,16 76,04 47,1 | 81,3 | 43,3 | 16,8
D-180M-24 15 93 0,643 EN 10270-1 45,734 21,88 71,12 49,7 | 83,3 | 46,4 | 19,4
D-206H 15 105 1,004 EN 10270-1 75,542 29,74 75,26 58,0 | 88,6 | 55,1 | 30,3
D-206G-02 15 93 1,073 EN 10270-1 69,741 28 65 58,9 | 86,6 | 57,7 | 32,4
D-207J-11 14,5 97 1,423 EN 10270-1 91,035 33,01 63,99 66,0 | 89,4 | 65,6 | 43,0
D-207J-39 14 95,8 1,427 EN 10270-1 84,762 36,42 59,38 65,7 | 87,8 | 66,1 | 43,2
D-222A 14,1 115 1,519 EN 10270-1 104,684 46,1 68,9 67,3 | 88,0 | 68,0 | 45,9
D-222 14,1 115 1,848 EN 10270-1 133,408 42,8 72,2 73,5 | 88,0 | 76,5 | 55,9
D-232T 16 93 2,264 EN 10270-1 122,141 39,04 53,96 80,8 | 91,2 | 82,8 | 68,4
D-252A-10 14,8 102 3,307 EN 10270-1 143,583 58,59 43,41 100,0 | 100,0 | 100,0 | 100,0
D-257A 14,5 105 3,709 EN 10270-1 181,242 56,14 48,86 90,5 | 98,4 | 84,0 | 89,2
D-252A-09 14,8 89 3,886 EN 10270-1 149,784 50,46 38,54 91,1 | 95,8 | 92,3 | 85,1
D-252AE 15 98 4,01 EN 10270-1 204,35 47,04 50,96 86,2 | 98,2 | 77,7 | 82,5
D-252AD 15 87,4 4,496 EN 10270-1 202,381 42,39 45,01 84,0 | 94,8 | 83,7 | 73,6
D-257 14,5 105 4,511 EN 10270-1 250,368 49,5 55,5 79,8 | 98,4 | 67,8 | 73,3
D-252A-40 15 92 4,787 EN 10270-1 240,287 41,8 50,2 79,5 | 96,3 | 73,1 | 69,1
D-257E-13 13 107 5,211 EN 10270-1 256,223 57,83 49,17 76,7 | 94,4 | 72,2 | 63,5
D-263V-18 15,2 102 6,715 EN 10270-1 210,745 70,62 31,38 71,0 | 93,6 | 70,2 | 49,3
D-263V-17 15,2 89 7,675 EN 10270-1 204,222 62,39 26,61 66,1 | 89,3 | 65,8 | 43,1
D-288A 15 98 9,056 EN 10270-1 262,753 68,98 29,02 63,0 | 91,6 | 60,7 | 36,5
D-283A-18 15,5 90 10,978 EN 10270-1 416,627 52,05 37,95 59,7 | 87,9 | 60,9 | 30,1
D-288 15 98 11,014 EN 10270-1 444,843 57,61 40,39 61,4 | 91,6 | 62,7 | 30,0
D-288Z-64 17 101 16,255 EN 10270-1 522,399 68,86 32,14 51,8 | 84,2 | 50,8 | 20,3
D-288T-10 15 102 17,242 EN 10270-1 572,529 68,79 33,21 53,3 | 90,0 | 50,8 | 19,2
D-288T-09 15 89 19,705 EN 10270-1 553,809 60,9 28,1 49,3 | 85,8 | 45,3 | 16,8
Počet podobných kovových pružin: 28

Číslo celního sazebníku: 73202081; Tlačná pružina D-252A-10

Země původu: DE, German; Tlačná pružina D-252A-10
