Tlačná pružina D-252A-40 Pružinová ocel Ø 2 x 13 x 92 mm

Cenová stupnice - Tlačná pružina D-252A-40

Množství	Jedn. cena [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Tlačná pružina Nakoupit

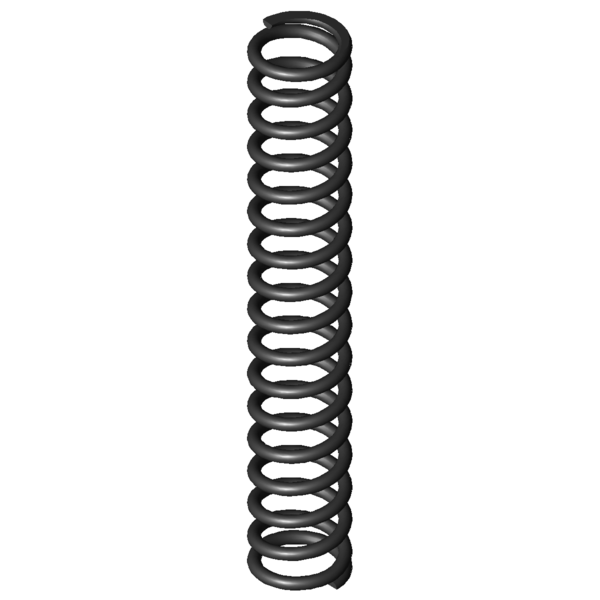

Obrázek produktu Tlačná pružina D-252A-40

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-252A-40

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	13	mm	Střední průměr vinutí
De	15	mm	Vnější průměr vinutí
Dd	10,4	mm	Největší průměr trnu
Dh	15,7	mm	Nejmenší průměr dutinky
L0	92	mm	Délka nenapnuté pružiny
Lk	67,96	mm	Vzpěrná délka
Fn	240,287	N	Maximální síla při statickém zatížení
Ln	41,8	mm	Nejmenší délka při statickém zatížení
sn	50,2	mm	Největší dráha pružiny při statickém zatížení
Fndyn	194,814	N	Maximální síla při dynamickém zatížení
Lndyn	51,3	mm	Nejmenší délka při dynamickém zatížení
shdyn	15,4	mm	Největší dráha pružiny při dynamickém zatížení
S	5,806	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	15,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	4,787	N/mm	Tuhost pružiny
Gew	17,7485	g	Hmotnost výrobku
Fntol	12,28	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	12	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,79	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	K	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-252A-40 Pružinová ocel Ø 2 x 13 x 92 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-252A-40 Pružinová ocel Ø 2 x 13 x 92 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-252A-40 Pružinová ocel Ø 2 x 13 x 92 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-252A-40 Pružinová ocel Ø 2 x 13 x 92 mm

síla-dráha-výpočet Tlačná pružina D-252A-40

Formulář dotazu Tlačná pružina D-252A-40 Pružinová ocel Ø 2 x 13 x 92 mm

Formulář dotazu Tlačná pružina D-252A-40

Podobné tlačné pružiny pro Tlačná pružina D-252A-40 Pružinová ocel Ø 2 x 13 x 92 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-252A-40	EN 10270-1	2	15	92	240,287	41,8	50,2	15,5	4,787	100,0 \| 100,0 \| 100,0 \| 100,0
VD-252A-40	1.4310	2	15	92	207,409	41,55	50,45	15,5	4,111	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-189A	13,75	90,5	0,688	EN 10270-1	40,677	31,41	59,09	49,8 \| 84,2 \| 50,9 \| 14,4
D-185G	15	80	0,765	EN 10270-1	43,934	22,6	57,4	50,7 \| 83,2 \| 52,9 \| 16,0
D-180Q	13	92,7	0,829	EN 10270-1	55,694	25,56	67,14	49,4 \| 82,0 \| 49,0 \| 17,3
D-206H	15	105	1,004	EN 10270-1	75,542	29,74	75,26	52,0 \| 85,9 \| 49,1 \| 21,0
D-189	13,75	90,5	1,019	EN 10270-1	66,219	25,5	65	52,6 \| 84,2 \| 52,4 \| 21,3
D-206G-02	15	93	1,073	EN 10270-1	69,741	28	65	55,1 \| 89,6 \| 53,1 \| 22,4
D-206G-01	15	79	1,245	EN 10270-1	67,801	24,53	54,47	57,2 \| 85,3 \| 60,2 \| 26,0
D-207J-11	14,5	97	1,423	EN 10270-1	91,035	33,01	63,99	58,9 \| 88,8 \| 58,2 \| 29,7
D-207J-39	14	95,8	1,427	EN 10270-1	84,762	36,42	59,38	59,3 \| 88,1 \| 59,9 \| 29,8
D-232T	16	93	2,264	EN 10270-1	122,141	39,04	53,96	71,1 \| 94,2 \| 71,9 \| 47,3
D-252A-10	14,8	102	3,307	EN 10270-1	143,583	58,59	43,41	79,5 \| 96,3 \| 73,1 \| 69,1
D-252A-09	14,8	89	3,886	EN 10270-1	149,784	50,46	38,54	83,1 \| 98,5 \| 69,6 \| 81,2
D-252AE	15	98	4,01	EN 10270-1	204,35	47,04	50,96	91,2 \| 98,0 \| 91,8 \| 83,8
D-252AD	15	87,4	4,496	EN 10270-1	202,381	42,39	45,01	93,1 \| 98,3 \| 86,9 \| 93,9
D-252A-40	15	92	4,787	EN 10270-1	240,287	41,8	50,2	100,0 \| 100,0 \| 100,0 \| 100,0
D-263V-18	15,2	102	6,715	EN 10270-1	210,745	70,62	31,38	79,0 \| 90,7 \| 75,1 \| 71,3
D-263Q	15	77	7,342	EN 10270-1	244,908	43,64	33,36	79,7 \| 91,5 \| 82,3 \| 65,2
D-263V-17	15,2	89	7,675	EN 10270-1	204,222	62,39	26,61	74,8 \| 92,9 \| 69,0 \| 62,4
D-288A	15	98	9,056	EN 10270-1	262,753	68,98	29,02	72,9 \| 91,3 \| 74,6 \| 52,9
D-283A-18	15,5	90	10,978	EN 10270-1	416,627	52,05	37,95	67,3 \| 91,5 \| 66,6 \| 43,6
D-288	15	98	11,014	EN 10270-1	444,843	57,61	40,39	67,3 \| 91,3 \| 67,2 \| 43,5
D-288T-10	15	102	17,242	EN 10270-1	572,529	68,79	33,21	56,3 \| 87,2 \| 54,1 \| 27,8
D-288T-09	15	89	19,705	EN 10270-1	553,809	60,9	28,1	54,5 \| 89,4 \| 49,7 \| 24,3
D-288Z-10	15,5	102	25,305	EN 10270-1	704,864	74,15	27,85	49,2 \| 83,8 \| 44,8 \| 18,9
D-288Z-09	15,5	89	30,367	EN 10270-1	794,952	62,82	26,18	47,7 \| 86,0 \| 41,2 \| 15,8

Počet podobných kovových pružin: 24

Číslo celního sazebníku: 73202081; Tlačná pružina D-252A-40

Země původu: DE, German; Tlačná pružina D-252A-40
