Tlačná pružina D-257A Pružinová ocel Ø 2 x 12,5 x 105 mm

Cenová stupnice - Tlačná pružina D-257A

Množství	Jedn. cena [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Tlačná pružina Nakoupit

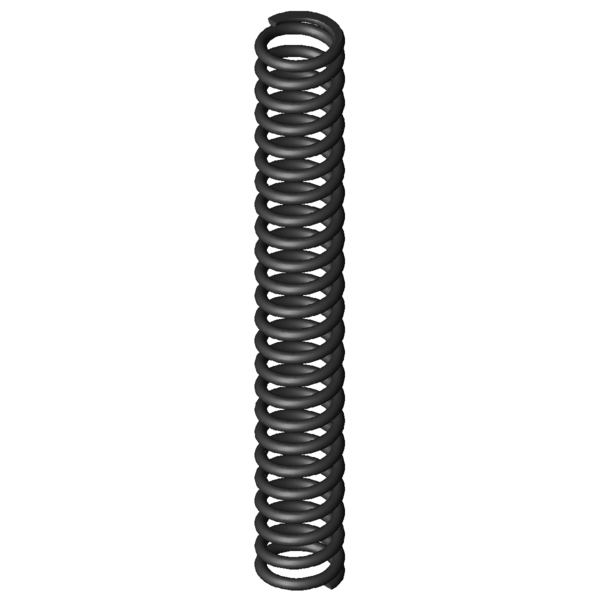

Obrázek produktu Tlačná pružina D-257A

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-257A

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	12,5	mm	Střední průměr vinutí
De	14,5	mm	Vnější průměr vinutí
Dd	10	mm	Největší průměr trnu
Dh	15,2	mm	Nejmenší průměr dutinky
L0	105	mm	Délka nenapnuté pružiny
Lk	86,67	mm	Vzpěrná délka
Fn	181,242	N	Maximální síla při statickém zatížení
Ln	56,14	mm	Nejmenší délka při statickém zatížení
sn	48,86	mm	Největší dráha pružiny při statickém zatížení
Fndyn	167,988	N	Maximální síla při dynamickém zatížení
Lndyn	59,71	mm	Nejmenší délka při dynamickém zatížení
shdyn	23,97	mm	Největší dráha pružiny při dynamickém zatížení
S	4,578	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	22,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	3,709	N/mm	Tuhost pružiny
Gew	23,8922	g	Hmotnost výrobku
Fntol	11,62	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	11,42	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	2,4	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	J	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-257A Pružinová ocel Ø 2 x 12,5 x 105 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-257A Pružinová ocel Ø 2 x 12,5 x 105 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-257A Pružinová ocel Ø 2 x 12,5 x 105 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-257A Pružinová ocel Ø 2 x 12,5 x 105 mm

síla-dráha-výpočet Tlačná pružina D-257A

Formulář dotazu Tlačná pružina D-257A Pružinová ocel Ø 2 x 12,5 x 105 mm

Formulář dotazu Tlačná pružina D-257A

Podobné tlačné pružiny pro Tlačná pružina D-257A Pružinová ocel Ø 2 x 12,5 x 105 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-257A	EN 10270-1	2	14,5	105	181,242	56,14	48,86	22,5	3,709	100,0 \| 100,0 \| 100,0 \| 100,0
VD-257	1.4310	2	14,5	105	215,621	49,35	55,65	18,5	3,875	93,9 \| 100,0 \| 85,9 \| 95,7
VD-257A	1.4310	2	14,5	105	155,668	56,14	48,86	22,5	3,186	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 3

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-185H	15	112	0,517	EN 10270-1	41,27	32,2	79,8	46,7 \| 84,3 \| 42,0 \| 13,9
D-180M-25	15	115	0,519	EN 10270-1	45,869	26,55	88,45	45,6 \| 82,7 \| 40,3 \| 14,0
D-179J-04	14	96,2	0,556	EN 10270-1	42,266	20,16	76,04	46,6 \| 81,1 \| 43,8 \| 15,0
D-180M-24	15	93	0,643	EN 10270-1	45,734	21,88	71,12	48,7 \| 81,7 \| 47,0 \| 17,3
D-207J-06	16,5	110	0,826	EN 10270-1	59,731	37,69	72,31	52,9 \| 86,1 \| 50,3 \| 22,3
D-206H	15	105	1,004	EN 10270-1	75,542	29,74	75,26	56,4 \| 88,9 \| 53,3 \| 27,1
D-189	13,75	90,5	1,019	EN 10270-1	66,219	25,5	65	54,8 \| 81,2 \| 55,9 \| 27,5
D-206G-02	15	93	1,073	EN 10270-1	69,741	28	65	56,9 \| 85,1 \| 56,8 \| 28,9
D-207J-11	14,5	97	1,423	EN 10270-1	91,035	33,01	63,99	63,6 \| 89,1 \| 63,3 \| 38,4
D-207J-39	14	95,8	1,427	EN 10270-1	84,762	36,42	59,38	63,5 \| 87,6 \| 64,5 \| 38,5
D-222A	14,1	115	1,519	EN 10270-1	104,684	46,1	68,9	64,9 \| 89,5 \| 64,3 \| 41,0
D-222	14,1	115	1,848	EN 10270-1	133,408	42,8	72,2	70,0 \| 89,5 \| 70,6 \| 49,8
D-252AF	15	120	3,297	EN 10270-1	209,875	56,35	63,65	88,4 \| 94,7 \| 81,6 \| 88,9
D-252A-10	14,8	102	3,307	EN 10270-1	143,583	58,59	43,41	90,5 \| 98,4 \| 84,0 \| 89,2
D-257A	14,5	105	3,709	EN 10270-1	181,242	56,14	48,86	100,0 \| 100,0 \| 100,0 \| 100,0
D-252A-09	14,8	89	3,886	EN 10270-1	149,784	50,46	38,54	90,2 \| 94,2 \| 80,8 \| 95,4
D-252AE	15	98	4,01	EN 10270-1	204,35	47,04	50,96	93,8 \| 96,7 \| 92,3 \| 92,5
D-257	14,5	105	4,511	EN 10270-1	250,368	49,5	55,5	87,5 \| 100,0 \| 80,2 \| 82,2
D-252A-40	15	92	4,787	EN 10270-1	240,287	41,8	50,2	86,2 \| 94,8 \| 86,4 \| 77,5
D-257E-13	13	107	5,211	EN 10270-1	256,223	57,83	49,17	84,1 \| 95,9 \| 85,1 \| 71,2
D-263V-18	15,2	102	6,715	EN 10270-1	210,745	70,62	31,38	74,1 \| 92,0 \| 75,1 \| 55,2
D-288A	15	98	9,056	EN 10270-1	262,753	68,98	29,02	65,1 \| 90,0 \| 64,2 \| 41,0
D-288	15	98	11,014	EN 10270-1	444,843	57,61	40,39	61,8 \| 90,0 \| 61,7 \| 33,7
D-288T-10	15	102	17,242	EN 10270-1	572,529	68,79	33,21	53,2 \| 88,4 \| 49,8 \| 21,5
D-288T-09	15	89	19,705	EN 10270-1	553,809	60,9	28,1	49,4 \| 84,3 \| 45,1 \| 18,8
D-288Z-10	15,5	102	25,305	EN 10270-1	704,864	74,15	27,85	47,0 \| 85,1 \| 41,4 \| 14,7

Počet podobných kovových pružin: 25

Číslo celního sazebníku: 73202081; Tlačná pružina D-257A

Země původu: DE, German; Tlačná pružina D-257A
