Tlačná pružina D-090W-04 Pružinová ocel Ø 0,63 x 10,97 x 98 mm

Name: D-090W-04 - Tlacné pružiny
SKU: D-090W-04
Availability: InStock

Cenová stupnice - Tlačná pružina D-090W-04

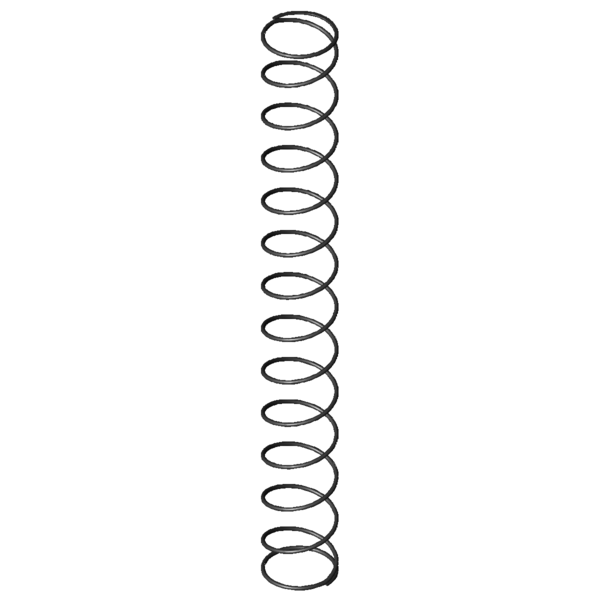

Obrázek produktu Tlačná pružina D-090W-04

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,63	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	10,97	mm	Střední průměr vinutí
De	11,6	mm	Vnější průměr vinutí
Dd	9,7	mm	Největší průměr trnu
Dh	12,6	mm	Nejmenší průměr dutinky
L0	98	mm	Délka nenapnuté pružiny
Lk	83,1	mm	Vzpěrná délka
Fn	8,217	N	Maximální síla při statickém zatížení
Ln	13,5	mm	Nejmenší délka při statickém zatížení
sn	84,5	mm	Největší dráha pružiny při statickém zatížení
Fndyn	8,004	N	Maximální síla při dynamickém zatížení
Lndyn	15,7	mm	Nejmenší délka při dynamickém zatížení
shdyn	28,35	mm	Největší dráha pružiny při dynamickém zatížení
S	7,79	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	12,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,097	N/mm	Tuhost pružiny
Gew	1,2313	g	Hmotnost výrobku
Fntol	0,68	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	0,67	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,4	mm	(+/-) Tolerance průměru vinutí
L0tol	5,68	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	D	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-090W-04	EN 10270-1	0,63	11,6	98	8,217	13,5	84,5	12,5	0,097	100,0 \| 100,0 \| 100,0 \| 100,0
VD-090W-04	1.4310	0,63	11,6	98	7,058	13,5	84,5	12,5	0,084	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-063H-14	11,5	74,3	0,026	EN 10270-1	1,459	17,89	56,41	51,2 \| 84,8 \| 42,3 \| 26,6
D-090W-04	11,6	98	0,097	EN 10270-1	8,217	13,5	84,5	100,0 \| 100,0 \| 100,0 \| 100,0
D-090H	9	99,2	0,1	EN 10270-1	8,543	13,5	85,7	94,3 \| 87,9 \| 97,4 \| 97,5
D-115G	12	84,6	0,178	EN 10270-1	13,077	11,31	73,29	73,4 \| 91,0 \| 74,8 \| 54,5
D-122A	10,8	96,5	0,185	EN 10270-1	13,145	25,62	70,88	71,9 \| 90,1 \| 73,2 \| 52,4
D-117L	14	99,1	0,191	EN 10270-1	16,431	13,06	86,04	70,6 \| 86,8 \| 74,1 \| 50,9
D-117Q	12	84	0,22	EN 10270-1	14,816	16,66	67,34	66,3 \| 87,0 \| 67,6 \| 44,2
D-122	10,8	96,5	0,226	EN 10270-1	16,951	21,35	75,15	67,3 \| 90,1 \| 68,7 \| 43,1
D-122A-14	10	92,5	0,29	EN 10270-1	20,764	20,82	71,68	60,7 \| 86,4 \| 62,2 \| 33,6
D-155A	11	81,5	0,453	EN 10270-1	23,261	30,13	51,38	50,0 \| 80,3 \| 48,1 \| 21,5
D-155A-10	11	114	0,497	EN 10270-1	42,924	27,63	86,38	53,1 \| 81,3 \| 58,5 \| 19,6
D-155	11	81,5	0,551	EN 10270-1	31,044	25,13	56,38	48,2 \| 80,3 \| 46,6 \| 17,7
D-179J-04	14	96,2	0,556	EN 10270-1	42,266	20,16	76,04	50,5 \| 79,4 \| 54,7 \| 17,5
D-189A	13,75	90,5	0,688	EN 10270-1	40,677	31,41	59,09	45,0 \| 75,7 \| 45,1 \| 14,1
D-179N	12	88,8	0,743	EN 10270-1	48,547	23,47	65,33	47,2 \| 81,5 \| 47,1 \| 13,1
D-180Q	13	92,7	0,829	EN 10270-1	55,694	25,56	67,14	45,9 \| 78,8 \| 47,1 \| 11,7
D-189	13,75	90,5	1,019	EN 10270-1	66,219	25,5	65	43,3 \| 75,7 \| 44,7 \| 9,5

Počet podobných kovových pružin: 16
