Tlačná pružina D-117K Pružinová ocel Ø 0,8 x 13,2 x 58,5 mm

Name: D-117K - Tlacné pružiny
SKU: D-117K
Availability: InStock

Cenová stupnice - Tlačná pružina D-117K

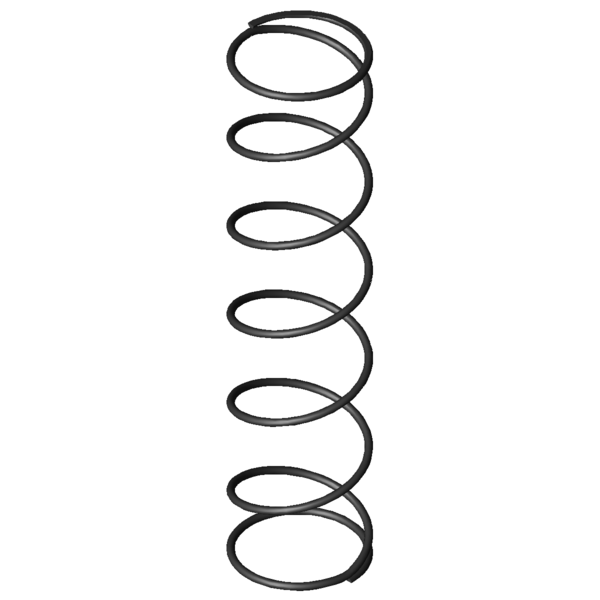

Obrázek produktu Tlačná pružina D-117K

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,8	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	13,2	mm	Střední průměr vinutí
De	14	mm	Vnější průměr vinutí
Dd	11,8	mm	Největší průměr trnu
Dh	15,4	mm	Nejmenší průměr dutinky
L0	58,5	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	16,58	N	Maximální síla při statickém zatížení
Ln	8,24	mm	Nejmenší délka při statickém zatížení
sn	50,26	mm	Největší dráha pružiny při statickém zatížení
Fndyn	15,504	N	Maximální síla při dynamickém zatížení
Lndyn	11,5	mm	Nejmenší délka při dynamickém zatížení
shdyn	17,12	mm	Největší dráha pružiny při dynamickém zatížení
S	10,491	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,33	N/mm	Tuhost pružiny
Gew	1,2358	g	Hmotnost výrobku
Fntol	1,24	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,23	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,4	mm	(+/-) Tolerance průměru vinutí
L0tol	2,99	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-117K	EN 10270-1	0,8	14	58,5	16,58	8,24	50,26	5,5	0,33	100,0 \| 100,0 \| 100,0 \| 100,0
VD-117K	1.4310	0,8	14	58,5	14,241	8,24	50,26	5,5	0,283	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-117K	14	58,5	0,33	EN 10270-1	16,58	8,24	50,26	100,0 \| 100,0 \| 100,0 \| 100,0
D-142B	15	59,7	0,434	EN 10270-1	21,951	9,07	50,63	85,6 \| 93,4 \| 87,4 \| 76,1
D-148	13,5	55,5	0,614	EN 10270-1	25,87	13,34	42,16	72,7 \| 90,4 \| 74,0 \| 53,8
D-145H-11	14	54	0,713	EN 10270-1	30,82	10,8	43,2	69,0 \| 90,8 \| 69,9 \| 46,2
D-179J-03	14	65,4	0,817	EN 10270-1	41,678	14,41	50,99	65,6 \| 87,4 \| 69,2 \| 40,4
D-185E	15	55	1,126	EN 10270-1	43,673	16,2	38,8	56,9 \| 83,8 \| 57,6 \| 29,3
D-190E	13	63	1,136	EN 10270-1	45,088	23,3	39,7	56,7 \| 83,2 \| 57,9 \| 29,0
D-207J-25	15	54	1,233	EN 10270-1	24,478	34,15	19,85	53,3 \| 79,7 \| 53,6 \| 26,8
D-180P	13	57,7	1,353	EN 10270-1	55,633	16,59	41,11	55,4 \| 86,1 \| 55,8 \| 24,4
D-188	13,75	62,5	1,498	EN 10270-1	66,369	18,2	44,3	54,6 \| 85,3 \| 56,6 \| 22,0
D-207J-26	15	55	1,906	EN 10270-1	60,685	23,15	31,85	47,6 \| 80,2 \| 45,3 \| 17,3
D-207J-38	14	65,7	2,112	EN 10270-1	84,757	25,58	40,12	48,7 \| 80,8 \| 49,7 \| 15,6
D-220A	14,1	59	2,532	EN 10270-1	76,122	28,94	30,06	45,5 \| 82,8 \| 40,8 \| 13,0
D-207J-09	14,5	50	2,762	EN 10270-1	87,101	18,46	31,54	43,8 \| 78,5 \| 40,9 \| 11,9
D-207J-37	14	62	2,78	EN 10270-1	111,183	22	40	47,2 \| 82,6 \| 47,2 \| 11,9
D-207KD	12,5	55,8	3,1	EN 10270-1	95,05	25,14	30,66	43,1 \| 79,3 \| 39,2 \| 10,6

Počet podobných kovových pružin: 15
