Tlačná pružina D-257E-10 Pružinová ocel Ø 2 x 11 x 50 mm

Cenová stupnice - Tlačná pružina D-257E-10

Množství	Jedn. cena [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Tlačná pružina Nakoupit

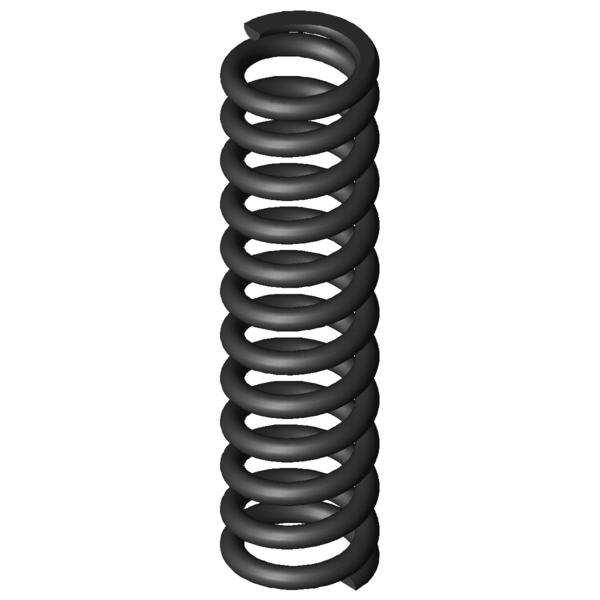

Obrázek produktu Tlačná pružina D-257E-10

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-257E-10

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	2	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	11	mm	Střední průměr vinutí
De	13	mm	Vnější průměr vinutí
Dd	8,4	mm	Největší průměr trnu
Dh	13,8	mm	Nejmenší průměr dutinky
L0	50	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	255,975	N	Maximální síla při statickém zatížení
Ln	28,05	mm	Nejmenší délka při statickém zatížení
sn	21,95	mm	Největší dráha pružiny při statickém zatížení
Fndyn	221,602	N	Maximální síla při dynamickém zatížení
Lndyn	31	mm	Nejmenší délka při dynamickém zatížení
shdyn	7,21	mm	Největší dráha pružiny při dynamickém zatížení
S	4,571	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	10,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	11,663	N/mm	Tuhost pružiny
Gew	10,7271	g	Hmotnost výrobku
Fntol	16,43	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	16,16	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,3	mm	(+/-) Tolerance průměru vinutí
L0tol	1,08	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	H	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-257E-10 Pružinová ocel Ø 2 x 11 x 50 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-257E-10 Pružinová ocel Ø 2 x 11 x 50 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-257E-10 Pružinová ocel Ø 2 x 11 x 50 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-257E-10 Pružinová ocel Ø 2 x 11 x 50 mm

síla-dráha-výpočet Tlačná pružina D-257E-10

Formulář dotazu Tlačná pružina D-257E-10 Pružinová ocel Ø 2 x 11 x 50 mm

Formulář dotazu Tlačná pružina D-257E-10

Podobné tlačné pružiny pro Tlačná pružina D-257E-10 Pružinová ocel Ø 2 x 11 x 50 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-257E-10	EN 10270-1	2	13	50	255,975	28,05	21,95	10,5	11,663	88,1 \| 97,6 \| 72,0 \| 94,7
VD-257E-10	1.4310	2	13	50	219,856	28,05	21,95	10,5	10,018	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-207J-09	14,5	50	2,762	EN 10270-1	87,101	18,46	31,54	54,6 \| 88,2 \| 51,8 \| 23,7
D-207KD	12,5	55,8	3,1	EN 10270-1	95,05	25,14	30,66	56,4 \| 88,3 \| 53,0 \| 28,1
D-207J-36	14	45,6	3,107	EN 10270-1	84,645	18,35	27,25	56,6 \| 86,4 \| 56,8 \| 26,6
D-207K-02	12	55	3,564	EN 10270-1	106,913	25	30	59,2 \| 88,4 \| 56,9 \| 32,3
D-207K-05	11,5	51	3,82	EN 10270-1	93,12	26,63	24,38	61,1 \| 89,5 \| 59,3 \| 34,6
D-222D	12,7	54	3,905	EN 10270-1	106,837	26,64	27,36	61,7 \| 90,4 \| 59,5 \| 35,3
D-220	14,1	53,5	4,022	EN 10270-1	133,517	20,3	33,2	61,9 \| 87,5 \| 61,7 \| 36,4
D-227A-06	11,5	51	5,293	EN 10270-1	125,578	27,27	23,73	69,4 \| 91,2 \| 69,2 \| 47,9
D-225A	11,6	53	5,341	EN 10270-1	142,226	26,37	26,63	69,6 \| 90,2 \| 70,1 \| 48,3
D-252A-06	14,8	51	7,066	EN 10270-1	151,551	29,55	21,45	78,1 \| 95,3 \| 78,5 \| 60,6
D-257DA	14	50	8,984	EN 10270-1	195,539	28,23	21,77	86,6 \| 95,3 \| 83,1 \| 81,3
D-255	14,5	49,5	9,818	EN 10270-1	250,368	24	25,5	90,8 \| 96,2 \| 91,9 \| 84,2
D-257D	14	46,4	9,929	EN 10270-1	203,293	25,93	20,47	88,9 \| 95,2 \| 86,3 \| 85,2
D-257E-06	12,3	51	11,049	EN 10270-1	179,287	34,77	16,23	100,0 \| 100,0 \| 100,0 \| 100,0
D-257E-10	13	50	11,663	EN 10270-1	255,975	28,05	21,95	88,1 \| 97,6 \| 72,0 \| 94,7
D-263P	15	48,9	11,979	EN 10270-1	244,947	28,45	20,45	94,5 \| 91,8 \| 94,4 \| 97,4
D-257E-05	12,3	44	13,561	EN 10270-1	202,391	29,08	14,92	89,0 \| 95,4 \| 90,3 \| 81,4
D-263Q-06	12,3	51	17,818	EN 10270-1	253,649	36,76	14,24	79,4 \| 97,0 \| 79,2 \| 62,0
D-263Q-05	12,3	44	21,057	EN 10270-1	257,213	31,79	12,21	72,4 \| 92,4 \| 72,5 \| 52,4
D-263V-06	12,35	51	27,017	EN 10270-1	427,912	35,16	15,84	68,5 \| 94,9 \| 69,7 \| 40,9
D-263V-05	12,35	44	31,07	EN 10270-1	398,058	31,19	12,81	62,6 \| 90,3 \| 62,0 \| 35,5
D-288D	13	42,5	36,186	EN 10270-1	388,872	31,75	10,75	59,3 \| 88,3 \| 57,4 \| 32,2
D-288T-06	15	51	36,299	EN 10270-1	558,372	35,62	15,38	58,5 \| 85,4 \| 58,0 \| 32,1
D-288W	14	45,9	46,916	EN 10270-1	488,003	35,5	10,4	53,4 \| 85,4 \| 49,9 \| 24,9

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-257E-10

Země původu: DE, German; Tlačná pružina D-257E-10
