Tlačná pružina D-143C Pružinová ocel Ø 0,9 x 9,1 x 48 mm

Cenová stupnice - Tlačná pružina D-143C

Množství Jedn. cena [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Tlačná pružina Nakoupit

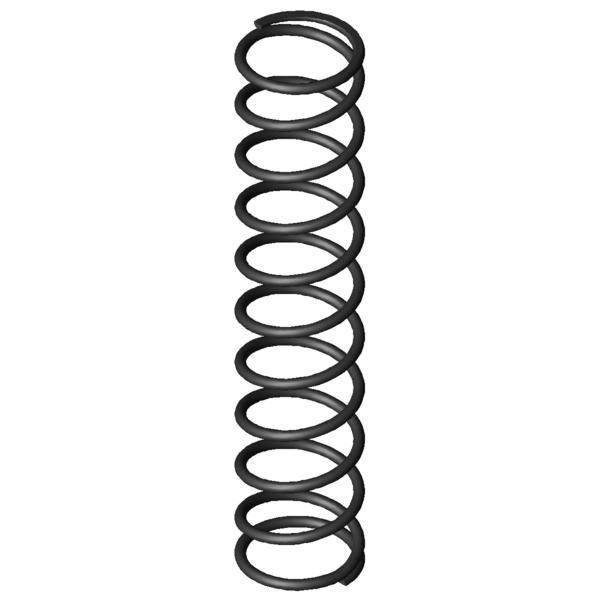

Obrázek produktu Tlačná pružina D-143C
Obrázek produktu Tlačná pružina D-143C
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-143C

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 0,9 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 9,1 mm Střední průměr vinutí
De 10 mm Vnější průměr vinutí
Dd 7,7 mm Největší průměr trnu
Dh 10,8 mm Nejmenší průměr dutinky
L0 48 mm Délka nenapnuté pružiny
Lk 16,48 mm Vzpěrná délka
Fn 33,13 N Maximální síla při statickém zatížení
Ln 12,52 mm Nejmenší délka při statickém zatížení
sn 35,48 mm Největší dráha pružiny při statickém zatížení
Fndyn 30,251 N Maximální síla při dynamickém zatížení
Lndyn 15,6 mm Nejmenší délka při dynamickém zatížení
shdyn 11,98 mm Největší dráha pružiny při dynamickém zatížení
S 4,958 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 9,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 0,934 N/mm Tuhost pružiny
Gew 1,6533 g Hmotnost výrobku
Fntol 1,79 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 1,77 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,3 mm (+/-) Tolerance průměru vinutí
L0tol 1,38 mm (+/-) Tolerance délky nenapnuté pružiny
PG C - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-143C Pružinová ocel Ø 0,9 x 9,1 x 48 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-143C Pružinová ocel Ø 0,9 x 9,1 x 48 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-143C Pružinová ocel Ø 0,9 x 9,1 x 48 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-143C Pružinová ocel Ø 0,9 x 9,1 x 48 mm

síla-dráha-výpočet Tlačná pružina D-143C

Formulář dotazu Tlačná pružina D-143C Pružinová ocel Ø 0,9 x 9,1 x 48 mm

Formulář dotazu Tlačná pružina D-143C

Podobné tlačné pružiny pro Tlačná pružina D-143C Pružinová ocel Ø 0,9 x 9,1 x 48 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-143C EN 10270-1 0,9 10 48 33,13 12,52 35,48 9,5 0,934 100,0 | 100,0 | 100,0 | 100,0
VD-143C 1.4310 0,9 10 48 28,455 12,52 35,48 9,5 0,802 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-063H-13 11,5 49,4 0,038 EN 10270-1 1,416 12,41 36,99 44,7 | 79,9 | 50,1 | 4,1
D-090U-14 10,6 53 0,085 EN 10270-1 3,211 15,31 37,7 48,3 | 83,9 | 51,9 | 9,1
D-090Y 10,5 42,9 0,303 EN 10270-1 11,093 6,35 36,55 60,9 | 84,9 | 65,3 | 32,5
D-126A 8,8 47 0,441 EN 10270-1 11,851 20,1 26,9 64,9 | 91,6 | 55,8 | 47,2
D-117H-22 10 49 0,479 EN 10270-1 18,703 9,97 39,03 72,9 | 93,8 | 73,7 | 51,3
D-120 10,8 45,58 0,491 EN 10270-1 17,136 10,67 34,91 73,3 | 92,1 | 75,1 | 52,6
D-122A-12 10 42,5 0,63 EN 10270-1 20,219 10,43 32,07 78,6 | 92,5 | 75,7 | 67,5
D-126 8,8 47 0,652 EN 10270-1 21,451 14,1 32,9 80,1 | 91,6 | 78,7 | 69,8
D-143C 10 48 0,934 EN 10270-1 33,13 12,52 35,48 100,0 | 100,0 | 100,0 | 100,0
D-158 10,3 55 0,938 EN 10270-1 34,148 18,6 36,4 96,1 | 91,5 | 97,2 | 99,5
D-143G 9,5 43 1,001 EN 10270-1 29,535 13,49 29,51 91,4 | 94,9 | 86,2 | 93,3
D-164 9 52 1,474 EN 10270-1 49,897 18,15 33,85 55,6 | 88,4 | 51,7 | 26,7
D-195A-11 11 46 2,147 EN 10270-1 53,426 21,11 24,89 65,3 | 86,2 | 66,1 | 43,5
D-180-13 9 50 2,42 EN 10270-1 73,089 19,8 30,2 67,1 | 90,7 | 66,6 | 43,8
D-199A 9,25 47,5 2,626 EN 10270-1 47,637 29,36 18,14 70,9 | 91,8 | 73,4 | 47,6
D-180Q-03 11 46,7 2,641 EN 10270-1 75,52 18,1 28,6 61,8 | 87,7 | 62,2 | 35,4
D-180U 8,5 46,5 3,503 EN 10270-1 79,204 23,89 22,61 78,3 | 91,9 | 79,7 | 63,5
D-199 9,25 47,5 3,886 EN 10270-1 103,179 20,95 26,55 81,2 | 91,8 | 81,5 | 70,4
D-207D 10 54,4 3,97 EN 10270-1 105,203 27,9 26,5 53,6 | 84,2 | 53,1 | 23,5
D-227B 11,2 45 6,562 EN 10270-1 134,957 24,43 20,57 45,1 | 79,8 | 41,3 | 14,2
D-207KM 10 48 6,718 EN 10270-1 157,693 24,53 23,47 48,0 | 86,7 | 43,6 | 13,9
D-207KL 10 42,5 6,718 EN 10270-1 120,742 24,53 17,97 45,3 | 82,8 | 39,0 | 13,9
D-231A 9,6 45 7,049 EN 10270-1 57,306 36,87 8,13 45,2 | 82,0 | 40,4 | 13,2
D-207K-06 10 40 7,998 EN 10270-1 151,295 21,08 18,92 43,5 | 81,1 | 37,6 | 11,7
Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-143C

Země původu: DE, German; Tlačná pružina D-143C
