Tlačná pružina D-090Y Pružinová ocel Ø 0,63 x 9,87 x 42,9 mm

Name: D-090Y - Tlacné pružiny
SKU: D-090Y
Availability: InStock

Cenová stupnice - Tlačná pružina D-090Y

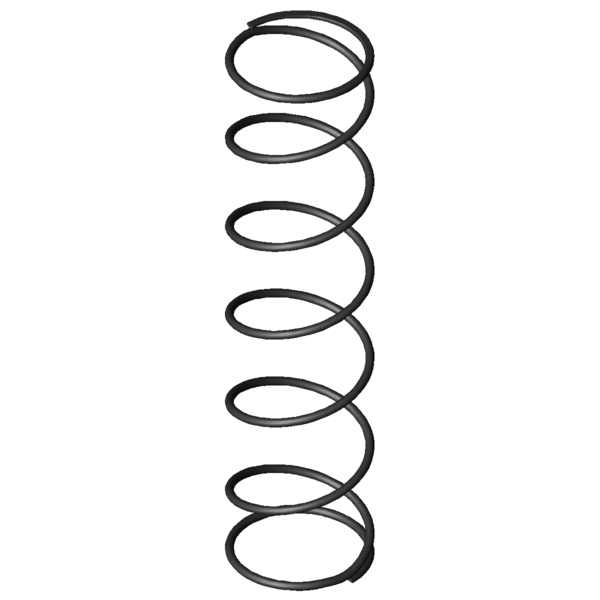

Obrázek produktu Tlačná pružina D-090Y

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,63	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	9,87	mm	Střední průměr vinutí
De	10,5	mm	Vnější průměr vinutí
Dd	8,7	mm	Největší průměr trnu
Dh	11,6	mm	Nejmenší průměr dutinky
L0	42,9	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	11,093	N	Maximální síla při statickém zatížení
Ln	6,35	mm	Nejmenší délka při statickém zatížení
sn	36,55	mm	Největší dráha pružiny při statickém zatížení
Fndyn	10,045	N	Maximální síla při dynamickém zatížení
Lndyn	9,8	mm	Nejmenší délka při dynamickém zatížení
shdyn	8,61	mm	Největší dráha pružiny při dynamickém zatížení
S	7,685	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,303	N/mm	Tuhost pružiny
Gew	0,573	g	Hmotnost výrobku
Fntol	0,83	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	0,83	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,35	mm	(+/-) Tolerance průměru vinutí
L0tol	2,2	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-090Y	EN 10270-1	0,63	10,5	42,9	11,093	6,35	36,55	5,5	0,303	58,9 \| 94,5 \| 47,4 \| 34,8
VD-090Y	1.4310	0,63	10,5	42,9	9,527	6,35	36,55	5,5	0,261	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-090U-13	10,6	38,3	0,106	EN 10270-1	2,717	12,58	25,73	100,0 \| 100,0 \| 100,0 \| 100,0
D-090W-02	11,6	40	0,221	EN 10270-1	7,372	6,65	33,35	66,3 \| 94,1 \| 57,0 \| 47,8
D-090Y	10,5	42,9	0,303	EN 10270-1	11,093	6,35	36,55	58,9 \| 94,5 \| 47,4 \| 34,8
D-117H-22	10	49	0,479	EN 10270-1	18,703	9,97	39,03	76,2 \| 88,9 \| 76,5 \| 63,3
D-120	10,8	45,58	0,491	EN 10270-1	17,136	10,67	34,91	77,3 \| 90,0 \| 80,1 \| 61,8
D-122A-12	10	42,5	0,63	EN 10270-1	20,219	10,43	32,07	50,0 \| 86,5 \| 46,8 \| 16,7
D-143C	10	48	0,934	EN 10270-1	33,13	12,52	35,48	60,9 \| 84,9 \| 65,3 \| 32,5
D-143G	9,5	43	1,001	EN 10270-1	29,535	13,49	29,51	58,7 \| 86,7 \| 59,1 \| 30,3
D-153	11	39	1,199	EN 10270-1	31,611	12,63	26,38	48,9 \| 84,9 \| 53,1 \| 8,8
D-157	10,3	40	1,333	EN 10270-1	35,087	13,68	26,32	48,3 \| 84,3 \| 52,8 \| 7,9
D-195A-11	11	46	2,147	EN 10270-1	53,426	21,11	24,89	46,1 \| 79,7 \| 44,4 \| 14,1
D-180Q-03	11	46,7	2,641	EN 10270-1	75,52	18,1	28,6	46,0 \| 79,9 \| 46,5 \| 11,5
D-193	11,25	44,5	2,926	EN 10270-1	82,809	16,2	28,3	45,3 \| 80,0 \| 45,4 \| 10,4
D-195A-10	11	40	3,157	EN 10270-1	78,429	15,16	24,84	44,5 \| 80,0 \| 50,0 \| 3,3
D-207AC	11	44	3,847	EN 10270-1	85,987	21,65	22,35	41,4 \| 79,3 \| 37,0 \| 7,9
D-195A-21	9,5	41	4,218	EN 10270-1	97,89	17,8	23,2	42,0 \| 77,0 \| 46,5 \| 2,5
D-227A-05	11,5	44	5,734	EN 10270-1	106,523	25,42	18,58	37,3 \| 76,1 \| 30,6 \| 5,3
D-227B	11,2	45	6,562	EN 10270-1	134,957	24,43	20,57	37,7 \| 76,2 \| 32,2 \| 4,6

Počet podobných kovových pružin: 17
