Tlačná pružina D-117H-22 Pružinová ocel Ø 0,75 x 9,25 x 49 mm

Cenová stupnice - Tlačná pružina D-117H-22

Množství Jedn. cena [EUR]
1 4,8500 EUR
2 3,4200 EUR
3 3,2600 EUR
7 1,8400 EUR
17 0,8300 EUR
37 0,5200 EUR
75 0,3400 EUR
125 0,2817 EUR
175 0,2192 EUR
250 0,1878 EUR
350 0,1452 EUR
450 0,1264 EUR

Tlačná pružina Nakoupit

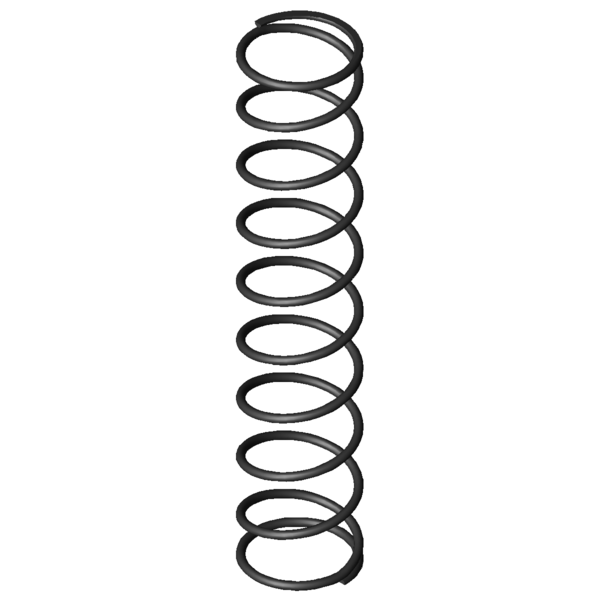

Obrázek produktu Tlačná pružina D-117H-22
Obrázek produktu Tlačná pružina D-117H-22
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-117H-22

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 0,75 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 9,25 mm Střední průměr vinutí
De 10 mm Vnější průměr vinutí
Dd 7,9 mm Největší průměr trnu
Dh 10,8 mm Nejmenší průměr dutinky
L0 49 mm Délka nenapnuté pružiny
Lk 17,59 mm Vzpěrná délka
Fn 18,703 N Maximální síla při statickém zatížení
Ln 9,97 mm Nejmenší délka při statickém zatížení
sn 39,03 mm Největší dráha pružiny při statickém zatížení
Fndyn 17,345 N Maximální síla při dynamickém zatížení
Lndyn 12,8 mm Nejmenší délka při dynamickém zatížení
shdyn 9,83 mm Největší dráha pružiny při dynamickém zatížení
S 5,676 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 8,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 0,479 N/mm Tuhost pružiny
Gew 1,0655 g Hmotnost výrobku
Fntol 1,05 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 1,14 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,3 mm (+/-) Tolerance průměru vinutí
L0tol 1,82 mm (+/-) Tolerance délky nenapnuté pružiny
PG D - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-117H-22 Pružinová ocel Ø 0,75 x 9,25 x 49 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-117H-22 Pružinová ocel Ø 0,75 x 9,25 x 49 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-117H-22 Pružinová ocel Ø 0,75 x 9,25 x 49 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-117H-22 Pružinová ocel Ø 0,75 x 9,25 x 49 mm

síla-dráha-výpočet Tlačná pružina D-117H-22

Formulář dotazu Tlačná pružina D-117H-22 Pružinová ocel Ø 0,75 x 9,25 x 49 mm

Formulář dotazu Tlačná pružina D-117H-22

Podobné tlačné pružiny pro Tlačná pružina D-117H-22 Pružinová ocel Ø 0,75 x 9,25 x 49 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-117H-22 EN 10270-1 0,75 10 49 18,703 9,97 39,03 8,5 0,479 100,0 | 100,0 | 100,0 | 100,0
VD-117H-22 1.4310 0,75 10 49 16,064 9,97 39,03 8,5 0,412 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-063H-13 11,5 49,4 0,038 EN 10270-1 1,416 12,41 36,99 47,8 | 84,3 | 51,2 | 8,0
D-090U-14 10,6 53 0,085 EN 10270-1 3,211 15,31 37,7 54,5 | 88,9 | 56,9 | 17,8
D-090Y 10,5 42,9 0,303 EN 10270-1 11,093 6,35 36,55 76,2 | 88,9 | 76,5 | 63,3
D-126A 8,8 47 0,441 EN 10270-1 11,851 20,1 26,9 83,5 | 92,6 | 66,1 | 91,9
D-117H-22 10 49 0,479 EN 10270-1 18,703 9,97 39,03 100,0 | 100,0 | 100,0 | 100,0
D-120 10,8 45,58 0,491 EN 10270-1 17,136 10,67 34,91 93,8 | 93,1 | 90,5 | 97,6
D-122A-12 10 42,5 0,63 EN 10270-1 20,219 10,43 32,07 85,6 | 93,5 | 87,3 | 76,0
D-126 8,8 47 0,652 EN 10270-1 21,451 14,1 32,9 83,9 | 92,6 | 85,7 | 73,5
D-143C 10 48 0,934 EN 10270-1 33,13 12,52 35,48 72,9 | 93,8 | 73,7 | 51,3
D-158 10,3 55 0,938 EN 10270-1 34,148 18,6 36,4 70,7 | 87,1 | 74,0 | 51,1
D-143G 9,5 43 1,001 EN 10270-1 29,535 13,49 29,51 68,7 | 88,7 | 69,5 | 47,9
D-153A 11 52 1,072 EN 10270-1 40,884 13,88 38,13 67,7 | 86,7 | 71,7 | 44,7
D-164 9 52 1,474 EN 10270-1 49,897 18,15 33,85 60,3 | 86,4 | 62,1 | 32,5
D-195A-11 11 46 2,147 EN 10270-1 53,426 21,11 24,89 51,1 | 81,6 | 49,4 | 22,3
D-180-13 9 50 2,42 EN 10270-1 73,089 19,8 30,2 52,2 | 85,4 | 51,5 | 19,8
D-199A 9,25 47,5 2,626 EN 10270-1 47,637 29,36 18,14 48,1 | 83,1 | 42,9 | 18,2
D-180Q-03 11 46,7 2,641 EN 10270-1 75,52 18,1 28,6 50,0 | 82,9 | 49,0 | 18,1
D-199 9,25 47,5 3,886 EN 10270-1 103,179 20,95 26,55 46,2 | 83,1 | 43,1 | 12,3
D-207D 10 54,4 3,97 EN 10270-1 105,203 27,9 26,5 45,4 | 81,2 | 42,8 | 12,1
D-207D-06 8,6 51 5,519 EN 10270-1 98,698 33,12 17,88 39,9 | 78,5 | 32,4 | 8,7
Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202081; Tlačná pružina D-117H-22
