Tlačná pružina D-227F Pružinová ocel Ø 1,6 x 9,4 x 58,1 mm

Cenová stupnice - Tlačná pružina D-227F

Množství Jedn. cena [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Tlačná pružina Nakoupit

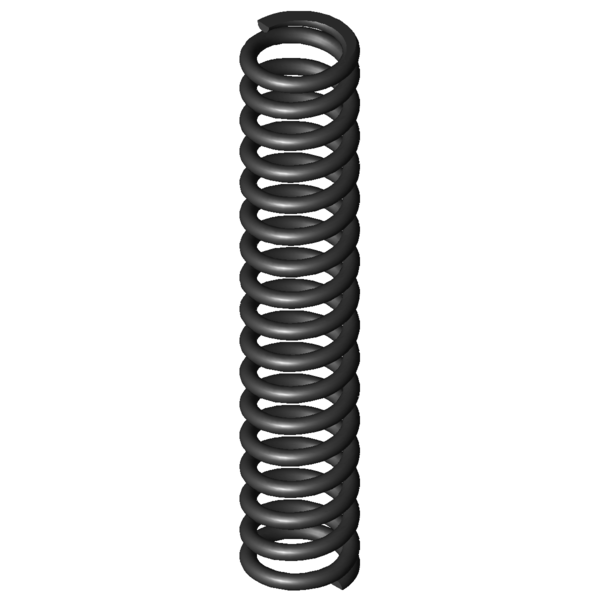

Obrázek produktu Tlačná pružina D-227F
Obrázek produktu Tlačná pružina D-227F
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-227F

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 1,6 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 9,4 mm Střední průměr vinutí
De 11 mm Vnější průměr vinutí
Dd 7,3 mm Největší průměr trnu
Dh 11,6 mm Nejmenší průměr dutinky
L0 58,1 mm Délka nenapnuté pružiny
Lk 36,48 mm Vzpěrná délka
Fn 136,579 N Maximální síla při statickém zatížení
Ln 31,76 mm Nejmenší délka při statickém zatížení
sn 26,34 mm Největší dráha pružiny při statickém zatížení
Fndyn 126,849 N Maximální síla při dynamickém zatížení
Lndyn 33,64 mm Nejmenší délka při dynamickém zatížení
shdyn 10,7 mm Největší dráha pružiny při dynamickém zatížení
S 3,645 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 15,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 5,186 N/mm Tuhost pružiny
Gew 8,2135 g Hmotnost výrobku
Fntol 9,18 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 9,04 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,25 mm (+/-) Tolerance průměru vinutí
L0tol 1,38 mm (+/-) Tolerance délky nenapnuté pružiny
PG G - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-227F Pružinová ocel Ø 1,6 x 9,4 x 58,1 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-227F Pružinová ocel Ø 1,6 x 9,4 x 58,1 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-227F Pružinová ocel Ø 1,6 x 9,4 x 58,1 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-227F Pružinová ocel Ø 1,6 x 9,4 x 58,1 mm

síla-dráha-výpočet Tlačná pružina D-227F

Formulář dotazu Tlačná pružina D-227F Pružinová ocel Ø 1,6 x 9,4 x 58,1 mm

Formulář dotazu Tlačná pružina D-227F

Podobné tlačné pružiny pro Tlačná pružina D-227F Pružinová ocel Ø 1,6 x 9,4 x 58,1 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-227F EN 10270-1 1,6 11 58,1 136,579 31,76 26,34 15,5 5,186 100,0 | 100,0 | 100,0 | 100,0
VD-227F 1.4310 1,6 11 58,1 117,307 31,76 26,34 15,5 4,454 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-154 11 56 0,815 EN 10270-1 31,276 17,63 38,38 49,3 | 86,3 | 45,8 | 15,7
D-158 10,3 55 0,938 EN 10270-1 34,148 18,6 36,4 50,1 | 83,6 | 48,7 | 18,1
D-153A 11 52 1,072 EN 10270-1 40,884 13,88 38,13 47,0 | 82,4 | 42,1 | 16,3
D-179M 12 55,9 1,212 EN 10270-1 49,302 15,23 40,67 53,1 | 85,5 | 50,4 | 23,4
D-194A 11,25 64 1,344 EN 10270-1 45,499 30,16 33,84 56,8 | 88,9 | 55,6 | 25,9
D-194 11,25 64 1,99 EN 10270-1 82,773 22,4 41,6 63,1 | 88,9 | 62,0 | 38,4
D-199B 9,25 58 2,944 EN 10270-1 92,873 26,45 31,55 73,3 | 87,3 | 75,7 | 56,8
D-207AD 11 54 3,051 EN 10270-1 83,706 26,56 27,44 77,0 | 93,5 | 78,6 | 58,8
D-207K-02 12 55 3,564 EN 10270-1 106,913 25 30 81,7 | 93,4 | 83,0 | 68,7
D-207K-05 11,5 51 3,82 EN 10270-1 93,12 26,63 24,38 76,0 | 93,1 | 76,7 | 58,2
D-207D 10 54,4 3,97 EN 10270-1 105,203 27,9 26,5 85,2 | 90,7 | 88,2 | 76,6
D-207K-08 11 55 4,149 EN 10270-1 111,056 28,23 26,77 88,7 | 96,1 | 89,9 | 80,0
D-227A-07 11,5 64 4,17 EN 10270-1 126,123 33,76 30,24 88,5 | 95,5 | 89,7 | 80,4
D-207KN 10 61,5 4,539 EN 10270-1 120,924 34,86 26,64 91,4 | 93,0 | 93,7 | 87,5
D-227F 11 58,1 5,186 EN 10270-1 136,579 31,76 26,34 100,0 | 100,0 | 100,0 | 100,0
D-226 11,6 58,5 5,341 EN 10270-1 167,179 27,2 31,3 92,7 | 98,0 | 82,9 | 97,1
D-225A 11,6 53 5,341 EN 10270-1 142,226 26,37 26,63 96,6 | 95,3 | 97,5 | 97,1
D-234BE 11 67 7,043 EN 10270-1 164,91 43,59 23,41 83,8 | 91,9 | 85,8 | 73,6
D-231B 9,6 56 7,049 EN 10270-1 134,841 36,87 19,13 84,6 | 94,6 | 85,7 | 73,6
D-261A 12 55 8,811 EN 10270-1 78,526 46,09 8,91 64,4 | 88,8 | 45,7 | 58,8
D-234BD 11 55 8,861 EN 10270-1 173,816 35,38 19,62 76,5 | 94,5 | 76,5 | 58,5
D-261 12 55 13,04 EN 10270-1 294,215 32,44 22,56 64,9 | 88,8 | 66,0 | 39,8
D-263U 11 56,8 22,593 EN 10270-1 317,923 42,73 14,07 53,8 | 90,2 | 48,2 | 22,9
Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202081; Tlačná pružina D-227F

Země původu: DE, German; Tlačná pružina D-227F
