Tlačná pružina D-098 Pružinová ocel Ø 0,63 x 6,3 x 25,5 mm

Cenová stupnice - Tlačná pružina D-098

Množství Jedn. cena [EUR]
1 4,7200 EUR
2 3,3300 EUR
3 3,1700 EUR
7 1,7700 EUR
17 0,7400 EUR
37 0,4200 EUR
75 0,2000 EUR
125 0,1664 EUR
175 0,1253 EUR
250 0,1002 EUR
350 0,0758 EUR
450 0,0694 EUR

Tlačná pružina Nakoupit

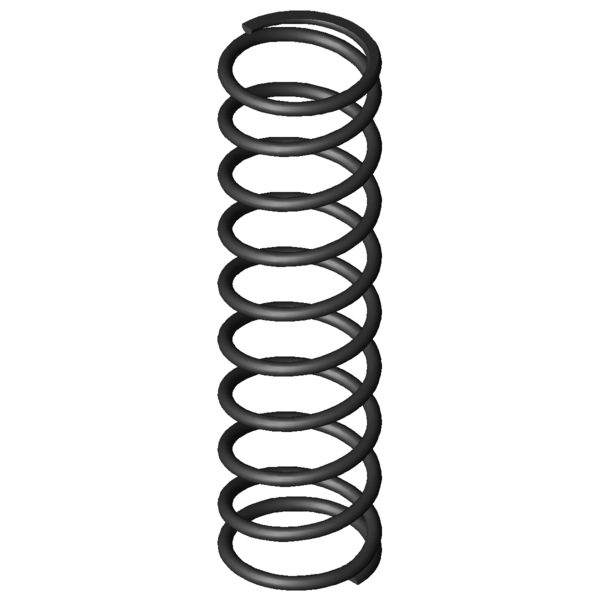

Obrázek produktu Tlačná pružina D-098
Obrázek produktu Tlačná pružina D-098
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-098

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 0,63 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 6,3 mm Střední průměr vinutí
De 6,93 mm Vnější průměr vinutí
Dd 5,2 mm Největší průměr trnu
Dh 7,5 mm Nejmenší průměr dutinky
L0 25,5 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 13,249 N Maximální síla při statickém zatížení
Ln 7,95 mm Nejmenší délka při statickém zatížení
sn 17,55 mm Největší dráha pružiny při statickém zatížení
Fndyn 12,738 N Maximální síla při dynamickém zatížení
Lndyn 8,63 mm Nejmenší délka při dynamickém zatížení
shdyn 6,22 mm Největší dráha pružiny při dynamickém zatížení
S 2,926 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 8,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 0,755 N/mm Tuhost pružiny
Gew 0,5121 g Hmotnost výrobku
Fntol 0,92 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 0,91 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,25 mm (+/-) Tolerance průměru vinutí
L0tol 0,96 mm (+/-) Tolerance délky nenapnuté pružiny
PG B - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-098 Pružinová ocel Ø 0,63 x 6,3 x 25,5 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-098 Pružinová ocel Ø 0,63 x 6,3 x 25,5 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-098 Pružinová ocel Ø 0,63 x 6,3 x 25,5 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-098 Pružinová ocel Ø 0,63 x 6,3 x 25,5 mm

síla-dráha-výpočet Tlačná pružina D-098

Formulář dotazu Tlačná pružina D-098 Pružinová ocel Ø 0,63 x 6,3 x 25,5 mm

Formulář dotazu Tlačná pružina D-098

Podobné tlačné pružiny pro Tlačná pružina D-098 Pružinová ocel Ø 0,63 x 6,3 x 25,5 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-098 EN 10270-1 0,63 6,93 25,5 13,249 7,95 17,55 8,5 0,755 47,5 | 79,6 | 45,1 | 17,9
VD-098 1.4310 0,63 6,93 25,5 11,379 7,95 17,55 8,5 0,649 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-066 6,8 30 0,3 EN 10270-1 6,984 6,69 23,31 47,1 | 79,1 | 46,9 | 15,2
D-068A-14 6 23,7 0,306 EN 10270-1 4,498 9,01 14,69 61,9 | 86,3 | 58,8 | 40,6
D-063O 7,6 23 0,323 EN 10270-1 5,868 4,86 18,14 66,8 | 86,9 | 70,5 | 42,8
D-068A-03 6,5 23,8 0,347 EN 10270-1 5,967 6,59 17,21 68,8 | 88,8 | 71,6 | 45,9
D-090U-23 7 24 0,403 EN 10270-1 5,347 10,73 13,27 69,2 | 96,1 | 58,0 | 53,4
D-104A 5,63 26 0,694 EN 10270-1 7,508 15,18 10,82 81,4 | 93,1 | 59,2 | 91,9
D-115H-11 7,8 24,7 0,719 EN 10270-1 10,761 9,74 14,96 61,2 | 86,8 | 60,1 | 36,6
D-098 6,93 25,5 0,755 EN 10270-1 13,249 7,95 17,55 47,5 | 79,6 | 45,1 | 17,9
D-100A-08 6,4 25 0,983 EN 10270-1 16,885 7,82 17,18 87,3 | 96,8 | 88,2 | 76,8
D-104 5,63 26 1,027 EN 10270-1 15,749 10,67 15,33 84,1 | 93,1 | 85,7 | 73,5
D-136A 5,8 24,5 1,804 EN 10270-1 10,381 18,75 5,75 61,2 | 86,2 | 55,6 | 41,8
D-132B 6,4 28 1,901 EN 10270-1 27,876 13,34 14,67 64,2 | 87,4 | 65,6 | 39,7
D-130 7,1 23 1,963 EN 10270-1 26,087 9,71 13,29 63,5 | 88,9 | 63,3 | 38,5
D-117H-51 6 27 2,122 EN 10270-1 34,493 10,74 16,26 63,2 | 88,3 | 65,5 | 35,6
D-136 5,8 24,5 2,671 EN 10270-1 30,215 13,19 11,31 56,2 | 86,2 | 54,1 | 28,3
D-143R 7,3 26,36 3 EN 10270-1 46,69 10,8 15,56 80,4 | 94,0 | 81,5 | 65,5
D-166K 8 26,3 3,494 EN 10270-1 50,056 11,97 14,33 75,1 | 93,6 | 75,5 | 56,3
D-173B 7 24,5 4,965 EN 10270-1 57,277 12,96 11,54 87,0 | 91,1 | 85,1 | 84,8
D-173G 6,3 28 5,069 EN 10270-1 53,634 17,42 10,58 46,3 | 81,7 | 42,5 | 14,9
D-180C 7,5 26 5,989 EN 10270-1 70,52 14,23 11,77 59,8 | 88,4 | 58,3 | 32,8
D-173C-10 6,5 24 6,445 EN 10270-1 71,667 12,88 11,12 45,4 | 83,6 | 40,9 | 11,7
D-177 6 24 6,52 EN 10270-1 50,734 16,22 7,78 42,7 | 81,2 | 35,2 | 11,6
D-180D-04 6,5 28,3 7,578 EN 10270-1 79,401 17,82 10,48 42,9 | 80,4 | 38,2 | 10,0
Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202081; Tlačná pružina D-098

Země původu: DE, German; Tlačná pružina D-098
