Tlačná pružina D-117H-51 Pružinová ocel Ø 0,75 x 5,25 x 27 mm

Cenová stupnice - Tlačná pružina D-117H-51

Množství	Jedn. cena [EUR]
1	4,8500 EUR
2	3,4200 EUR
3	3,2600 EUR
7	1,8400 EUR
17	0,8300 EUR
37	0,5200 EUR
75	0,3400 EUR
125	0,2817 EUR
175	0,2192 EUR
250	0,1878 EUR
350	0,1452 EUR
450	0,1264 EUR

Tlačná pružina Nakoupit

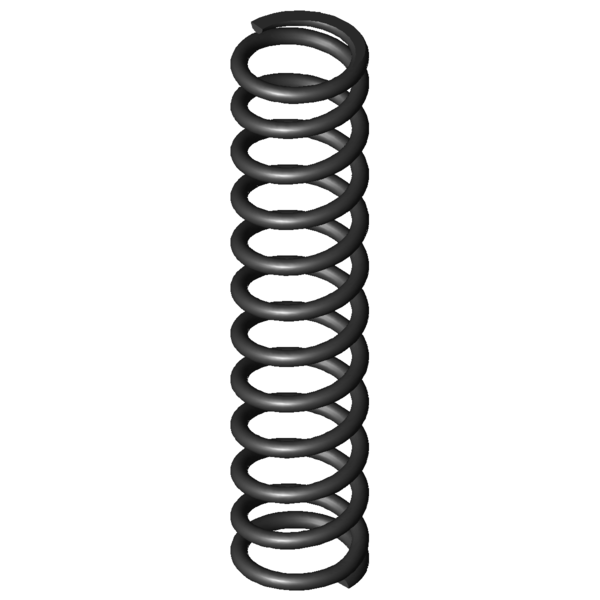

Obrázek produktu Tlačná pružina D-117H-51

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-117H-51

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,75	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	5,25	mm	Střední průměr vinutí
De	6	mm	Vnější průměr vinutí
Dd	4	mm	Největší průměr trnu
Dh	6,6	mm	Nejmenší průměr dutinky
L0	27	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	34,493	N	Maximální síla při statickém zatížení
Ln	10,74	mm	Nejmenší délka při statickém zatížení
sn	16,26	mm	Největší dráha pružiny při statickém zatížení
Fndyn	28,64	N	Maximální síla při dynamickém zatížení
Lndyn	13,5	mm	Nejmenší délka při dynamickém zatížení
shdyn	3,54	mm	Největší dráha pružiny při dynamickém zatížení
S	2,5	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	10,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	2,122	N/mm	Tuhost pružiny
Gew	0,72	g	Hmotnost výrobku
Fntol	2,03	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,98	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,2	mm	(+/-) Tolerance průměru vinutí
L0tol	0,7	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	D	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-117H-51 Pružinová ocel Ø 0,75 x 5,25 x 27 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-117H-51 Pružinová ocel Ø 0,75 x 5,25 x 27 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-117H-51 Pružinová ocel Ø 0,75 x 5,25 x 27 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-117H-51 Pružinová ocel Ø 0,75 x 5,25 x 27 mm

síla-dráha-výpočet Tlačná pružina D-117H-51

Formulář dotazu Tlačná pružina D-117H-51 Pružinová ocel Ø 0,75 x 5,25 x 27 mm

Formulář dotazu Tlačná pružina D-117H-51

Podobné tlačné pružiny pro Tlačná pružina D-117H-51 Pružinová ocel Ø 0,75 x 5,25 x 27 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-117H-51	EN 10270-1	0,75	6	27	34,493	10,74	16,26	10,5	2,122	100,0 \| 100,0 \| 100,0 \| 100,0
VD-117H-51	1.4310	0,75	6	27	29,626	10,74	16,26	10,5	1,822	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-068A-16	6	33	0,364	EN 10270-1	9,211	7,73	25,27	48,5 \| 82,8 \| 45,5 \| 17,2
D-073	5,5	30	0,408	EN 10270-1	8,634	8,81	21,19	51,0 \| 82,8 \| 50,9 \| 19,2
D-075A	5,3	29	0,426	EN 10270-1	8,377	9,36	19,64	52,1 \| 82,7 \| 53,5 \| 20,1
D-075	5,3	28	0,523	EN 10270-1	10,567	7,81	20,19	54,7 \| 83,8 \| 55,6 \| 24,7
D-072A	5,5	27,1	0,536	EN 10270-1	10,811	6,94	20,16	55,8 \| 86,0 \| 56,0 \| 25,3
D-075E	5	26	0,559	EN 10270-1	9,707	8,63	17,37	56,4 \| 82,1 \| 60,9 \| 26,3
D-069	5,6	25	0,6	EN 10270-1	11,385	6,02	18,98	57,3 \| 84,2 \| 59,3 \| 28,3
D-090L	6	29,2	0,606	EN 10270-1	13,083	7,62	21,58	57,9 \| 88,6 \| 56,6 \| 28,6
D-104A	5,63	26	0,694	EN 10270-1	7,508	15,18	10,82	56,1 \| 91,4 \| 44,2 \| 32,7
D-098	6,93	25,5	0,755	EN 10270-1	13,249	7,95	17,55	63,2 \| 88,3 \| 65,5 \| 35,6
D-100A-08	6,4	25	0,983	EN 10270-1	16,885	7,82	17,18	69,4 \| 90,1 \| 71,8 \| 46,3
D-104	5,63	26	1,027	EN 10270-1	15,749	10,67	15,33	69,9 \| 91,4 \| 70,0 \| 48,4
D-136A	5,8	24,5	1,804	EN 10270-1	10,381	18,75	5,75	70,5 \| 93,7 \| 32,7 \| 85,1
D-132B	6,4	28	1,901	EN 10270-1	27,876	13,34	14,67	89,9 \| 94,6 \| 85,5 \| 89,6
D-117H-51	6	27	2,122	EN 10270-1	34,493	10,74	16,26	100,0 \| 100,0 \| 100,0 \| 100,0
D-136	5,8	24,5	2,671	EN 10270-1	30,215	13,19	11,31	83,9 \| 93,7 \| 78,6 \| 79,4
D-144C	6,3	22,2	4,468	EN 10270-1	47,065	11,67	10,53	67,8 \| 86,9 \| 69,0 \| 47,5
D-173G	6,3	28	5,069	EN 10270-1	53,634	17,42	10,58	65,1 \| 88,9 \| 64,7 \| 41,8
D-145	5,4	24	5,642	EN 10270-1	50,167	15,11	8,89	62,2 \| 87,4 \| 61,7 \| 37,6
D-178B	5,8	30	6,353	EN 10270-1	73,37	18,45	11,55	59,9 \| 87,2 \| 59,0 \| 33,4
D-173C-10	6,5	24	6,445	EN 10270-1	71,667	12,88	11,12	58,9 \| 85,4 \| 58,3 \| 32,9
D-177	6	24	6,52	EN 10270-1	50,734	16,22	7,78	59,5 \| 88,0 \| 57,9 \| 32,5
D-180D-04	6,5	28,3	7,578	EN 10270-1	79,401	17,82	10,48	55,7 \| 85,3 \| 53,9 \| 28,0
D-179D	5	26,9	10,27	EN 10270-1	76,796	19,42	7,48	50,7 \| 86,0 \| 45,5 \| 20,7
D-205E	6,8	29	10,777	EN 10270-1	80,164	21,56	7,44	48,2 \| 80,4 \| 44,4 \| 19,7
D-180H	5,5	29,5	11,297	EN 10270-1	91,907	21,36	8,14	48,8 \| 83,8 \| 43,8 \| 18,8
D-180Y	6	32	12,324	EN 10270-1	107,136	23,31	8,69	47,4 \| 82,3 \| 42,8 \| 17,2

Počet podobných kovových pružin: 26

Číslo celního sazebníku: 73202081; Tlačná pružina D-117H-51

Země původu: DE, German; Tlačná pružina D-117H-51
