Tlačná pružina D-115D-01 Pružinová ocel Ø 0,7 x 11,3 x 18 mm

Name: D-115D-01 - Tlacné pružiny
SKU: D-115D-01
Availability: InStock

Cenová stupnice - Tlačná pružina D-115D-01

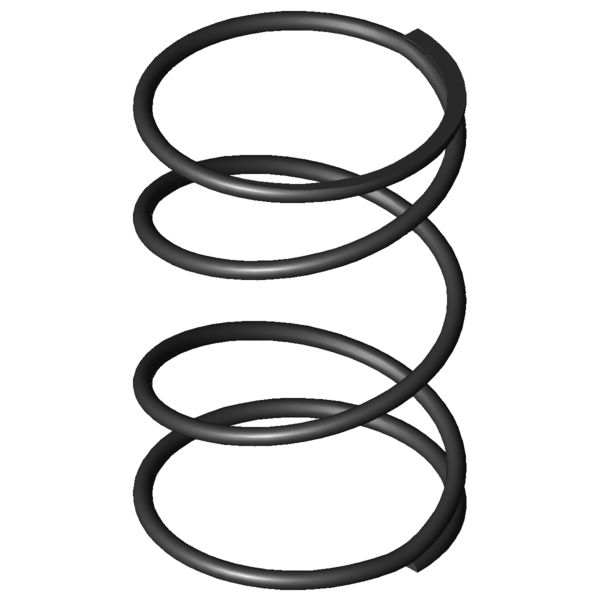

Obrázek produktu Tlačná pružina D-115D-01

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,7	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	11,3	mm	Střední průměr vinutí
De	12	mm	Vnější průměr vinutí
Dd	10	mm	Největší průměr trnu
Dh	13,3	mm	Nejmenší průměr dutinky
L0	18	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	10,736	N	Maximální síla při statickém zatížení
Ln	3,75	mm	Nejmenší délka při statickém zatížení
sn	14,25	mm	Největší dráha pružiny při statickém zatížení
Fndyn	10,45	N	Maximální síla při dynamickém zatížení
Lndyn	4,13	mm	Nejmenší délka při dynamickém zatížení
shdyn	4,9	mm	Největší dráha pružiny při dynamickém zatížení
S	7,689	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	2,25	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,753	N/mm	Tuhost pružiny
Gew	0,459	g	Hmotnost výrobku
Fntol	1,22	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,26	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,4	mm	(+/-) Tolerance průměru vinutí
L0tol	1,41	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-115D-01	EN 10270-1	0,7	12	18	10,736	3,75	14,25	2,25	0,753	100,0 \| 100,0 \| 100,0 \| 100,0
VD-115D-01	1.4310	0,7	12	18	9,189	3,8	14,2	2,25	0,647	92,8 \| 100,0 \| 92,6 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-063H-10	11,5	14,5	0,137	EN 10270-1	1,408	4,2	10,3	47,8 \| 82,6 \| 42,7 \| 18,1
D-090U-11	10,6	17	0,24	EN 10270-1	2,591	6,21	10,8	57,1 \| 89,5 \| 50,0 \| 31,8
D-090W-07	11,6	21	0,442	EN 10270-1	7,537	3,95	17,05	75,5 \| 90,8 \| 76,9 \| 58,7
D-090W-06	11,6	15	0,54	EN 10270-1	6,235	3,46	11,54	77,1 \| 90,0 \| 69,5 \| 71,7
D-115D-01	12	18	0,753	EN 10270-1	10,736	3,75	14,25	100,0 \| 100,0 \| 100,0 \| 100,0
D-117H-10	12	22	0,906	EN 10270-1	16,123	4,2	17,8	82,7 \| 91,7 \| 73,3 \| 83,2
D-117M-06	12	16	1,08	EN 10270-1	12,237	4,67	11,33	81,8 \| 92,1 \| 83,6 \| 69,8
D-118	10,8	20	1,192	EN 10270-1	17,483	5,34	14,66	77,2 \| 89,2 \| 79,3 \| 63,2
D-117S	10,8	16,5	1,517	EN 10270-1	18,148	4,54	11,96	70,3 \| 89,7 \| 71,5 \| 49,7
D-122A-10	10	17,5	1,531	EN 10270-1	18,778	5,24	12,26	70,0 \| 89,4 \| 71,6 \| 49,2
D-150B	12,5	21	1,914	EN 10270-1	27,666	6,54	14,46	64,0 \| 83,9 \| 68,7 \| 39,4
D-151	11	17,5	2,911	EN 10270-1	32,382	6,38	11,13	55,9 \| 86,3 \| 55,6 \| 25,9
D-190B	13	18	4,381	EN 10270-1	44,277	7,89	10,11	49,2 \| 82,8 \| 47,6 \| 17,2
D-195A-15	11	20	5,963	EN 10270-1	64,403	9,2	10,8	46,0 \| 79,2 \| 46,2 \| 12,6
D-180Q-01	11	19,2	6,413	EN 10270-1	75,413	7,44	11,76	47,1 \| 81,3 \| 48,4 \| 11,7
D-191	11,25	20	7,106	EN 10270-1	82,788	8,35	11,65	46,0 \| 79,9 \| 47,4 \| 10,6
D-217G	14,1	17	9,767	EN 10270-1	69,611	9,87	7,13	38,3 \| 74,4 \| 32,7 \| 7,7
D-207KA	12,5	17,8	11,071	EN 10270-1	95,227	9,2	8,6	41,0 \| 80,5 \| 35,8 \| 6,8
D-207K-12	11,5	19,5	11,461	EN 10270-1	98,793	10,88	8,62	40,2 \| 78,3 \| 35,7 \| 6,6
D-222A-12	12,7	17	13,948	EN 10270-1	100,983	9,76	7,24	37,9 \| 77,6 \| 30,7 \| 5,4

Počet podobných kovových pružin: 19
