Tlačná pružina D-150B Pružinová ocel Ø 1 x 11,5 x 21 mm

Cenová stupnice - Tlačná pružina D-150B

Množství	Jedn. cena [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Tlačná pružina Nakoupit

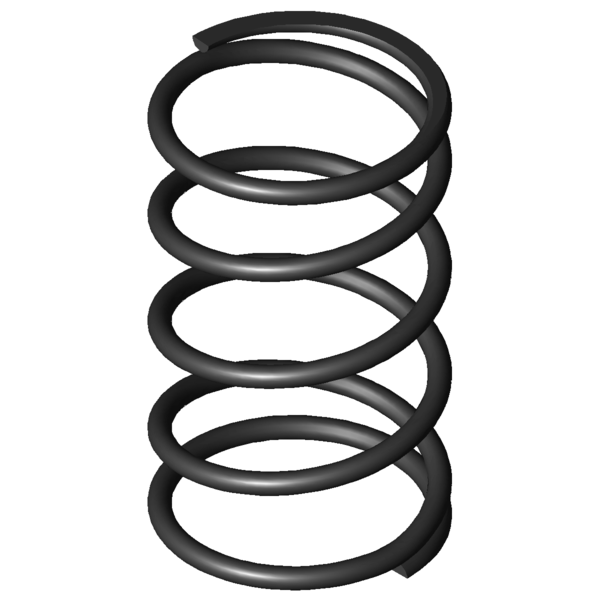

Obrázek produktu Tlačná pružina D-150B

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-150B

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	11,5	mm	Střední průměr vinutí
De	12,5	mm	Vnější průměr vinutí
Dd	10	mm	Největší průměr trnu
Dh	13,3	mm	Nejmenší průměr dutinky
L0	21	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	27,666	N	Maximální síla při statickém zatížení
Ln	6,54	mm	Nejmenší délka při statickém zatížení
sn	14,46	mm	Největší dráha pružiny při statickém zatížení
Fndyn	26,679	N	Maximální síla při dynamickém zatížení
Lndyn	7,06	mm	Nejmenší délka při dynamickém zatížení
shdyn	7,67	mm	Největší dráha pružiny při dynamickém zatížení
S	5,714	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	1,914	N/mm	Tuhost pružiny
Gew	1,2336	g	Hmotnost výrobku
Fntol	2,24	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	2,22	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,35	mm	(+/-) Tolerance průměru vinutí
L0tol	0,95	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-150B Pružinová ocel Ø 1 x 11,5 x 21 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-150B Pružinová ocel Ø 1 x 11,5 x 21 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-150B Pružinová ocel Ø 1 x 11,5 x 21 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-150B Pružinová ocel Ø 1 x 11,5 x 21 mm

síla-dráha-výpočet Tlačná pružina D-150B

Formulář dotazu Tlačná pružina D-150B Pružinová ocel Ø 1 x 11,5 x 21 mm

Formulář dotazu Tlačná pružina D-150B

Podobné tlačné pružiny pro Tlačná pružina D-150B Pružinová ocel Ø 1 x 11,5 x 21 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-150B	EN 10270-1	1	12,5	21	27,666	6,54	14,46	3,5	1,914	100,0 \| 100,0 \| 100,0 \| 100,0
VD-150B	1.4310	1	12,5	21	23,762	6,54	14,46	3,5	1,644	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-063H-11	11,5	22,4	0,087	EN 10270-1	1,425	6,02	16,38	43,3 \| 78,6 \| 46,7 \| 4,5
D-090W-07	11,6	21	0,442	EN 10270-1	7,537	3,95	17,05	54,8 \| 85,3 \| 56,0 \| 23,1
D-115D-01	12	18	0,753	EN 10270-1	10,736	3,75	14,25	64,0 \| 83,9 \| 68,7 \| 39,4
D-117N	12	23	0,849	EN 10270-1	14,848	5,5	17,5	67,2 \| 89,1 \| 68,1 \| 44,3
D-117H-10	12	22	0,906	EN 10270-1	16,123	4,2	17,8	68,6 \| 88,8 \| 69,8 \| 47,3
D-118	10,8	20	1,192	EN 10270-1	17,483	5,34	14,66	76,8 \| 87,2 \| 80,9 \| 62,3
D-151B	11	22	1,698	EN 10270-1	21,224	9,5	12,5	88,3 \| 94,5 \| 81,6 \| 88,7
D-150B	12,5	21	1,914	EN 10270-1	27,666	6,54	14,46	100,0 \| 100,0 \| 100,0 \| 100,0
D-151A	11	21,4	2,911	EN 10270-1	43,733	6,38	15,03	80,3 \| 95,4 \| 79,7 \| 65,8
D-179K	12	23	3,291	EN 10270-1	52,645	7	16	74,1 \| 92,7 \| 71,5 \| 58,1
D-180N	13	22,8	3,673	EN 10270-1	55,73	7,63	15,17	71,7 \| 90,5 \| 72,5 \| 52,1
D-207K	13,8	23	4,264	EN 10270-1	35,354	14,71	8,29	65,2 \| 82,9 \| 67,8 \| 44,9
D-190B	13	18	4,381	EN 10270-1	44,277	7,89	10,11	65,7 \| 87,3 \| 66,2 \| 43,7
D-207	13,4	23	4,53	EN 10270-1	53,126	11,27	11,73	64,7 \| 85,3 \| 66,6 \| 42,2
D-195A-15	11	20	5,963	EN 10270-1	64,403	9,2	10,8	59,6 \| 87,7 \| 58,8 \| 32,1
D-180Q-01	11	19,2	6,413	EN 10270-1	75,413	7,44	11,76	58,8 \| 87,6 \| 59,0 \| 29,8
D-191	11,25	20	7,106	EN 10270-1	82,788	8,35	11,65	57,4 \| 88,4 \| 57,0 \| 26,9
D-207J-30	14	20,5	7,545	EN 10270-1	84,334	9,32	11,18	55,0 \| 84,5 \| 55,1 \| 25,4
D-207KA	12,5	17,8	11,071	EN 10270-1	95,227	9,2	8,6	48,5 \| 83,8 \| 44,3 \| 17,3
D-207B	10	21,1	11,187	EN 10270-1	105,094	11,71	9,39	48,8 \| 83,7 \| 45,6 \| 17,1
D-207K-12	11,5	19,5	11,461	EN 10270-1	98,793	10,88	8,62	48,1 \| 83,8 \| 43,8 \| 16,7
D-233T-14	13	19	16,916	EN 10270-1	101,833	12,98	6,02	42,1 \| 80,7 \| 34,4 \| 11,3
D-223	11,6	18,5	19,076	EN 10270-1	165,958	9,8	8,7	43,2 \| 81,1 \| 38,4 \| 10,0

Počet podobných kovových pružin: 22

Číslo celního sazebníku: 73202081; Tlačná pružina D-150B

Země původu: DE, German; Tlačná pružina D-150B
