Tlačná pružina D-117N Pružinová ocel Ø 0,8 x 11,2 x 23 mm

Cenová stupnice - Tlačná pružina D-117N

Množství Jedn. cena [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Tlačná pružina Nakoupit

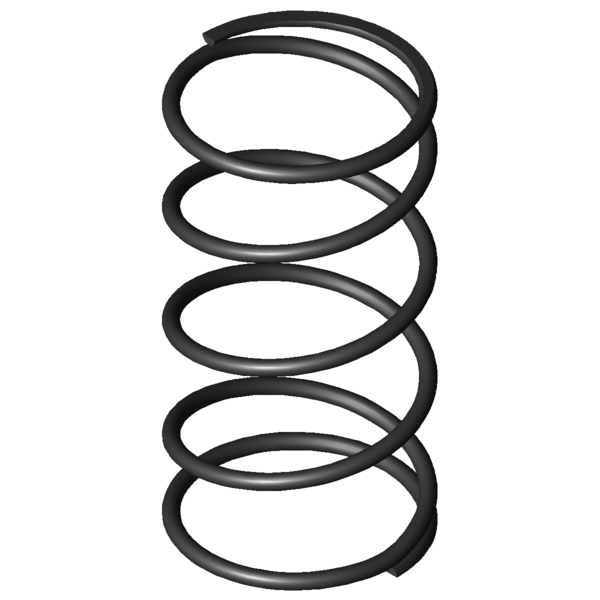

Obrázek produktu Tlačná pružina D-117N
Obrázek produktu Tlačná pružina D-117N
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-117N

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 0,8 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 11,2 mm Střední průměr vinutí
De 12 mm Vnější průměr vinutí
Dd 9,8 mm Největší průměr trnu
Dh 12,9 mm Nejmenší průměr dutinky
L0 23 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 14,848 N Maximální síla při statickém zatížení
Ln 5,5 mm Nejmenší délka při statickém zatížení
sn 17,5 mm Největší dráha pružiny při statickém zatížení
Fndyn 14,384 N Maximální síla při dynamickém zatížení
Lndyn 6,05 mm Nejmenší délka při dynamickém zatížení
shdyn 9,24 mm Největší dráha pružiny při dynamickém zatížení
S 6,343 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 3,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 0,849 N/mm Tuhost pružiny
Gew 0,7689 g Hmotnost výrobku
Fntol 1,4 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 1,39 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,35 mm (+/-) Tolerance průměru vinutí
L0tol 1,38 mm (+/-) Tolerance délky nenapnuté pružiny
PG C - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-117N Pružinová ocel Ø 0,8 x 11,2 x 23 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-117N Pružinová ocel Ø 0,8 x 11,2 x 23 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-117N Pružinová ocel Ø 0,8 x 11,2 x 23 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-117N Pružinová ocel Ø 0,8 x 11,2 x 23 mm

síla-dráha-výpočet Tlačná pružina D-117N

Formulář dotazu Tlačná pružina D-117N Pružinová ocel Ø 0,8 x 11,2 x 23 mm

Formulář dotazu Tlačná pružina D-117N

Podobné tlačné pružiny pro Tlačná pružina D-117N Pružinová ocel Ø 0,8 x 11,2 x 23 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-117N EN 10270-1 0,8 12 23 14,848 5,5 17,5 3,5 0,849 100,0 | 100,0 | 100,0 | 100,0
VD-117N 1.4310 0,8 12 23 12,753 5,5 17,5 3,5 0,729 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-063H-11 11,5 22,4 0,087 EN 10270-1 1,425 6,02 16,38 49,0 | 85,2 | 51,6 | 10,3
D-090W-01 11,6 26 0,347 EN 10270-1 7,402 4,69 21,31 65,0 | 88,0 | 66,0 | 40,9
D-090W-07 11,6 21 0,442 EN 10270-1 7,537 3,95 17,05 71,7 | 88,9 | 74,1 | 52,1
D-115D-02 12 25 0,616 EN 10270-1 12,779 4,27 20,73 83,7 | 93,2 | 85,2 | 72,7
D-117N 12 23 0,849 EN 10270-1 14,848 5,5 17,5 100,0 | 100,0 | 100,0 | 100,0
D-143 10,3 22 0,894 EN 10270-1 8,91 12,04 9,96 81,1 | 90,1 | 58,5 | 94,8
D-117H-10 12 22 0,906 EN 10270-1 16,123 4,2 17,8 95,1 | 96,5 | 95,2 | 93,7
D-146 13,5 24 1,49 EN 10270-1 25,826 6,67 17,33 74,5 | 88,2 | 78,3 | 56,9
D-151B 11 22 1,698 EN 10270-1 21,224 9,5 12,5 69,9 | 89,1 | 70,7 | 50,0
D-150B 12,5 21 1,914 EN 10270-1 27,666 6,54 14,46 67,2 | 89,1 | 68,1 | 44,3
D-151A 11 21,4 2,911 EN 10270-1 43,733 6,38 15,03 59,1 | 88,2 | 59,9 | 29,2
D-179K 12 23 3,291 EN 10270-1 52,645 7 16 58,8 | 90,9 | 59,8 | 25,8
D-155G 10,3 22 3,619 EN 10270-1 47,224 8,95 13,05 54,5 | 87,2 | 53,0 | 23,4
D-180N 13 22,8 3,673 EN 10270-1 55,73 7,63 15,17 55,3 | 86,0 | 56,7 | 23,1
D-207K 13,8 23 4,264 EN 10270-1 35,354 14,71 8,29 48,2 | 80,1 | 44,7 | 19,9
D-207 13,4 23 4,53 EN 10270-1 53,126 11,27 11,73 49,5 | 82,2 | 47,5 | 18,7
D-207KB 12,5 26,2 7,045 EN 10270-1 94,825 12,74 13,46 45,8 | 79,0 | 46,3 | 12,0
D-191 11,25 20 7,106 EN 10270-1 82,788 8,35 11,65 45,3 | 81,6 | 42,3 | 11,9
D-207K-03 11,5 25 7,934 EN 10270-1 84,304 14,38 10,63 43,4 | 80,4 | 39,2 | 10,7
D-222A-14 12,7 26 8,876 EN 10270-1 110,772 13,52 12,48 43,2 | 77,6 | 42,4 | 9,6
Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202081; Tlačná pružina D-117N

Země původu: DE, German; Tlačná pružina D-117N
