Tlačná pružina D-115D-02 Pružinová ocel Ø 0,7 x 11,3 x 25 mm

Name: D-115D-02 - Tlacné pružiny
SKU: D-115D-02
Availability: InStock

Cenová stupnice - Tlačná pružina D-115D-02

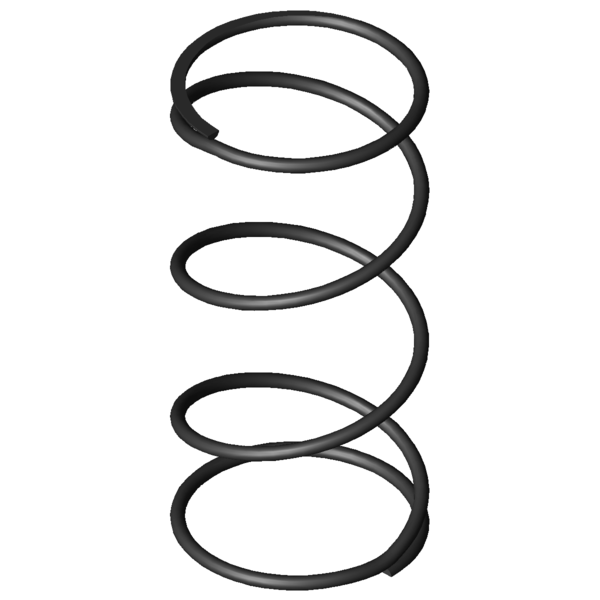

Obrázek produktu Tlačná pružina D-115D-02

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,7	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	11,3	mm	Střední průměr vinutí
De	12	mm	Vnější průměr vinutí
Dd	10	mm	Největší průměr trnu
Dh	13,3	mm	Nejmenší průměr dutinky
L0	25	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	12,779	N	Maximální síla při statickém zatížení
Ln	4,27	mm	Nejmenší délka při statickém zatížení
sn	20,73	mm	Největší dráha pružiny při statickém zatížení
Fndyn	12,489	N	Maximální síla při dynamickém zatížení
Lndyn	4,74	mm	Nejmenší délka při dynamickém zatížení
shdyn	4,84	mm	Největší dráha pružiny při dynamickém zatížení
S	8,836	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	2,75	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	0,616	N/mm	Tuhost pružiny
Gew	0,513	g	Hmotnost výrobku
Fntol	1,17	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	1,2	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,4	mm	(+/-) Tolerance průměru vinutí
L0tol	1,59	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-115D-02	EN 10270-1	0,7	12	25	12,779	4,27	20,73	2,75	0,616	100,0 \| 100,0 \| 100,0 \| 100,0
VD-115D-02	1.4310	0,7	12	25	10,96	4,3	20,7	2,75	0,529	92,9 \| 100,0 \| 92,8 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-063H-11	11,5	22,4	0,087	EN 10270-1	1,425	6,02	16,38	48,3 \| 85,6 \| 45,1 \| 14,1
D-090U-12	10,6	26,3	0,155	EN 10270-1	2,697	8,94	17,37	55,8 \| 89,7 \| 52,4 \| 25,2
D-090W-01	11,6	26	0,347	EN 10270-1	7,402	4,69	21,31	76,1 \| 94,3 \| 77,6 \| 56,3
D-090W-07	11,6	21	0,442	EN 10270-1	7,537	3,95	17,05	77,5 \| 90,2 \| 70,6 \| 71,7
D-115D-02	12	25	0,616	EN 10270-1	12,779	4,27	20,73	100,0 \| 100,0 \| 100,0 \| 100,0
D-117H-20	10	25	0,679	EN 10270-1	11,895	7,48	17,52	90,6 \| 92,2 \| 88,8 \| 90,8
D-117N	12	23	0,849	EN 10270-1	14,848	5,5	17,5	83,7 \| 93,2 \| 85,2 \| 72,7
D-117H-10	12	22	0,906	EN 10270-1	16,123	4,2	17,8	81,5 \| 93,8 \| 82,6 \| 68,1
D-146	13,5	24	1,49	EN 10270-1	25,826	6,67	17,33	64,3 \| 85,0 \| 66,5 \| 41,4
D-152	11	26	1,852	EN 10270-1	31,72	8,88	17,13	60,2 \| 85,9 \| 61,5 \| 33,3
D-156	10,3	25	2,303	EN 10270-1	37,389	8,76	16,24	56,1 \| 85,3 \| 56,3 \| 26,8
D-180	10,3	26	2,554	EN 10270-1	35,396	12,14	13,86	52,5 \| 81,9 \| 51,5 \| 24,1
D-190C	13	27	2,788	EN 10270-1	44,675	10,97	16,03	51,8 \| 80,3 \| 53,0 \| 22,1
D-179K	12	23	3,291	EN 10270-1	52,645	7	16	51,6 \| 85,2 \| 50,7 \| 18,7
D-180N	13	22,8	3,673	EN 10270-1	55,73	7,63	15,17	48,5 \| 80,6 \| 48,1 \| 16,8
D-207	13,4	23	4,53	EN 10270-1	53,126	11,27	11,73	43,7 \| 77,2 \| 40,3 \| 13,6
D-207KB	12,5	26,2	7,045	EN 10270-1	94,825	12,74	13,46	42,4 \| 79,4 \| 39,2 \| 8,8
D-207K-03	11,5	25	7,934	EN 10270-1	84,304	14,38	10,63	40,6 \| 80,8 \| 33,2 \| 7,8
D-222A-14	12,7	26	8,876	EN 10270-1	110,772	13,52	12,48	40,3 \| 78,1 \| 35,9 \| 6,9
D-227A-02	11,5	25	11,468	EN 10270-1	122,579	14,31	10,69	38,7 \| 79,9 \| 31,0 \| 5,4

Počet podobných kovových pružin: 19
