Tlačná pružina D-117F Pružinová ocel Ø 0,7 x 2,8 x 7,6 mm

Cenová stupnice - Tlačná pružina D-117F

Množství Jedn. cena [EUR]
1 4,8100 EUR
2 3,3900 EUR
3 3,2300 EUR
7 1,8100 EUR
17 0,7800 EUR
37 0,4700 EUR
75 0,2700 EUR
125 0,2226 EUR
175 0,1689 EUR
250 0,1503 EUR
350 0,1199 EUR
450 0,1011 EUR

Tlačná pružina Nakoupit

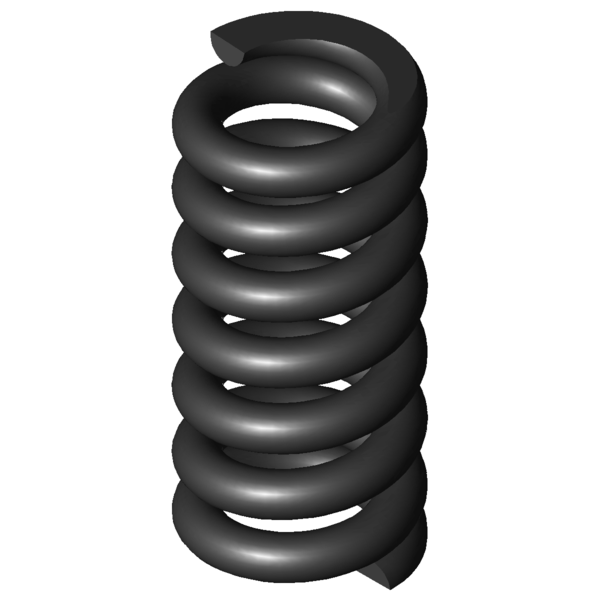

Obrázek produktu Tlačná pružina D-117F
Obrázek produktu Tlačná pružina D-117F
Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-117F

Značka Hodnota Jednotka Popis
Druh materiálu EN 10270-1 - Druh materiálu
Stav konců pružiny Dosedající a broušené vinutí - Stav konců pružiny
F1 N Síla předepjaté pružiny
L1 mm Délka předepjaté pružiny
s1 mm Dráha předepjaté pružiny
F2 N Síla napnuté pružiny
L2 mm Délka napnuté pružiny
s2 mm Dráha napnuté pružiny
d 0,7 mm Prumer drátu
Di mm Vnitřní průměr vinutí
D 2,8 mm Střední průměr vinutí
De 3,5 mm Vnější průměr vinutí
Dd 1,7 mm Největší průměr trnu
Dh 3,9 mm Nejmenší průměr dutinky
L0 7,6 mm Délka nenapnuté pružiny
Lk mm Vzpěrná délka
Fn 37,937 N Maximální síla při statickém zatížení
Ln 5,73 mm Nejmenší délka při statickém zatížení
sn 1,87 mm Největší dráha pružiny při statickém zatížení
Fndyn 33,023 N Maximální síla při dynamickém zatížení
Lndyn 5,97 mm Nejmenší délka při dynamickém zatížení
shdyn 0,57 mm Největší dráha pružiny při dynamickém zatížení
S 1,255 mm Stoupání pružiny (mezi dvěma středy vinutí)
n 5,5 Kus Počet pružících vinutí
nt Kus Celkový počet vinutí
R 20,259 N/mm Tuhost pružiny
Gew 0,2007 g Hmotnost výrobku
Fntol 5,34 N (+/-) Tolerance pro statickou maximální sílu
Fndtol 5,27 N (+/-) Tolerance pro dynamickou maximální sílu
Detol 0,2 mm (+/-) Tolerance průměru vinutí
L0tol 0,24 mm (+/-) Tolerance délky nenapnuté pružiny
PG C - Cenová skupina pro tento výrobek
F1tol N (+/-) Tolerance síly předepjaté pružiny
F2tol N (+/-) Tolerance síly napnuté pružiny
Technický výkres Tlačná pružina
Technický výkres Tlačná pružina

Datový list Tlačná pružina D-117F Pružinová ocel Ø 0,7 x 2,8 x 7,6 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-117F Pružinová ocel Ø 0,7 x 2,8 x 7,6 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-117F Pružinová ocel Ø 0,7 x 2,8 x 7,6 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-117F Pružinová ocel Ø 0,7 x 2,8 x 7,6 mm

síla-dráha-výpočet Tlačná pružina D-117F

Formulář dotazu Tlačná pružina D-117F Pružinová ocel Ø 0,7 x 2,8 x 7,6 mm

Formulář dotazu Tlačná pružina D-117F

Podobné tlačné pružiny pro Tlačná pružina D-117F Pružinová ocel Ø 0,7 x 2,8 x 7,6 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku Materiál d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Kus) R (N/mm) Podobnost in %: Celkově | Geometrie | Zatížení | Ztuhlost
D-117F EN 10270-1 0,7 3,5 7,6 37,937 5,73 1,87 5,5 20,259 100,0 | 100,0 | 100,0 | 100,0
VD-117F 1.4310 0,7 3,5 7,6 32,584 5,73 1,87 5,5 17,401 92,9 | 100,0 | 92,9 | 85,9
Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost
číslo článku De (mm) L0 (mm) R (N/mm) Materiál Fn (N) Ln (mm) sn (mm) Podobnost in %
Celkově | Geometrie | Zatížení | Ztuhlost
D-085B 3,5 6 6,738 EN 10270-1 20,082 3,02 2,98 50,9 | 83,1 | 53,5 | 16,2
D-106 4,63 6,7 7,164 EN 10270-1 20,642 3,82 2,88 50,7 | 85,0 | 51,7 | 15,2
D-087 3 6,1 7,409 EN 10270-1 14,61 4,13 1,97 69,2 | 86,1 | 63,6 | 57,8
D-110C 4 8 7,624 EN 10270-1 21,193 5,22 2,78 73,1 | 87,4 | 75,6 | 56,2
D-090C 2,5 8,7 8,378 EN 10270-1 19,78 6,34 2,36 71,4 | 89,3 | 73,7 | 51,1
D-090T 2,8 9,7 8,615 EN 10270-1 23,444 6,98 2,72 68,8 | 85,8 | 70,8 | 49,7
D-112 3,83 7,8 8,905 EN 10270-1 23,102 5,21 2,59 68,6 | 87,9 | 69,8 | 48,0
D-090AC 2,8 5,5 9,515 EN 10270-1 13,204 4,11 1,39 58,7 | 74,6 | 54,6 | 46,8
D-090N 3,5 6 10,375 EN 10270-1 27,286 3,37 2,63 64,3 | 87,4 | 64,3 | 41,3
D-110B 4 5,5 11,98 EN 10270-1 20,605 3,78 1,72 71,8 | 83,3 | 73,1 | 59,1
D-111 3,83 5,5 13,993 EN 10270-1 24,196 3,77 1,73 77,2 | 84,6 | 78,1 | 68,9
D-090S 2,8 6,1 14,88 EN 10270-1 23,757 4,5 1,6 75,6 | 79,6 | 74,1 | 73,2
D-142AB 4,4 9 16,261 EN 10270-1 39,456 6,57 2,43 83,5 | 83,8 | 86,6 | 80,0
D-138 4,8 6,9 18,629 EN 10270-1 39,399 4,79 2,12 89,2 | 83,7 | 92,2 | 91,6
D-117F 3,5 7,6 20,259 EN 10270-1 37,937 5,73 1,87 100,0 | 100,0 | 100,0 | 100,0
D-115B 3 6,6 21,919 EN 10270-1 31,891 5,15 1,45 86,9 | 87,5 | 80,8 | 92,2
D-142AA 4,4 6 25,554 EN 10270-1 31,557 4,77 1,23 78,5 | 82,0 | 74,5 | 79,1
D-117E 3,5 5,3 31,836 EN 10270-1 36,49 4,15 1,15 77,6 | 89,9 | 78,8 | 63,9
D-145A 4,5 6,8 40,932 EN 10270-1 59,736 5,34 1,46 67,4 | 81,7 | 70,8 | 49,6
D-179A 5 7,6 45,48 EN 10270-1 75,77 5,93 1,67 64,8 | 80,0 | 69,7 | 44,7
Počet podobných kovových pružin: 19

Číslo celního sazebníku: 73202081; Tlačná pružina D-117F

Země původu: DE, German; Tlačná pružina D-117F
