Tlačná pružina D-138 Pružinová ocel Ø 0,8 x 4 x 6,9 mm

Cenová stupnice - Tlačná pružina D-138

Množství	Jedn. cena [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Tlačná pružina Nakoupit

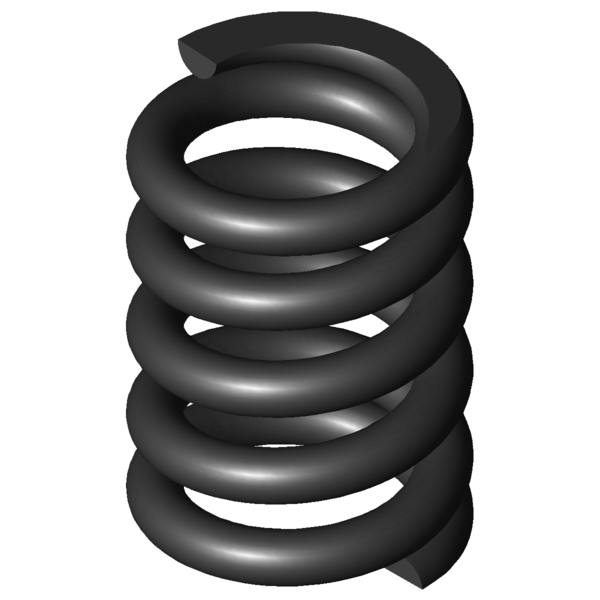

Obrázek produktu Tlačná pružina D-138

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-138

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,8	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	4	mm	Střední průměr vinutí
De	4,8	mm	Vnější průměr vinutí
Dd	2,8	mm	Největší průměr trnu
Dh	5,2	mm	Nejmenší průměr dutinky
L0	6,9	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	39,399	N	Maximální síla při statickém zatížení
Ln	4,79	mm	Nejmenší délka při statickém zatížení
sn	2,12	mm	Největší dráha pružiny při statickém zatížení
Fndyn	35,767	N	Maximální síla při dynamickém zatížení
Lndyn	4,98	mm	Nejmenší délka při dynamickém zatížení
shdyn	0,96	mm	Největší dráha pružiny při dynamickém zatížení
S	1,743	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	3,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	18,629	N/mm	Tuhost pružiny
Gew	0,2746	g	Hmotnost výrobku
Fntol	4,79	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	4,74	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,15	mm	(+/-) Tolerance průměru vinutí
L0tol	0,23	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-138 Pružinová ocel Ø 0,8 x 4 x 6,9 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-138 Pružinová ocel Ø 0,8 x 4 x 6,9 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-138 Pružinová ocel Ø 0,8 x 4 x 6,9 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-138 Pružinová ocel Ø 0,8 x 4 x 6,9 mm

síla-dráha-výpočet Tlačná pružina D-138

Formulář dotazu Tlačná pružina D-138 Pružinová ocel Ø 0,8 x 4 x 6,9 mm

Formulář dotazu Tlačná pružina D-138

Podobné tlačné pružiny pro Tlačná pružina D-138 Pružinová ocel Ø 0,8 x 4 x 6,9 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-138	EN 10270-1	0,8	4,8	6,9	39,399	4,79	2,12	3,5	18,629	100,0 \| 100,0 \| 100,0 \| 100,0
VD-138	1.4310	0,8	4,8	6,9	33,84	4,79	2,12	3,5	16	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-082	3,7	7,9	3,533	EN 10270-1	13,093	4,19	3,71	46,6 \| 75,6 \| 45,2 \| 19,0
D-101	5,63	8,5	3,668	EN 10270-1	16,896	3,89	4,61	48,6 \| 81,7 \| 44,4 \| 19,7
D-107	4,63	9,6	4,559	EN 10270-1	19,691	5,28	4,32	52,1 \| 82,4 \| 49,5 \| 24,5
D-085B	3,5	6	6,738	EN 10270-1	20,082	3,02	2,98	57,1 \| 74,1 \| 61,1 \| 36,3
D-106	4,63	6,7	7,164	EN 10270-1	20,642	3,82	2,88	64,1 \| 90,8 \| 63,0 \| 38,6
D-110C	4	8	7,624	EN 10270-1	21,193	5,22	2,78	62,9 \| 82,8 \| 65,0 \| 41,0
D-117A	5	8,5	8,79	EN 10270-1	37,501	4,23	4,27	69,3 \| 88,2 \| 72,4 \| 47,3
D-112	3,83	7,8	8,905	EN 10270-1	23,102	5,21	2,59	66,9 \| 82,3 \| 70,2 \| 48,0
D-133	5,8	8,3	9,538	EN 10270-1	32,962	4,84	3,46	70,8 \| 88,6 \| 72,5 \| 51,3
D-090N	3,5	6	10,375	EN 10270-1	27,286	3,37	2,63	69,0 \| 76,2 \| 74,9 \| 55,8
D-139	4,8	9,7	11,855	EN 10270-1	36,69	6,61	3,1	78,3 \| 90,4 \| 80,8 \| 63,7
D-110B	4	5,5	11,98	EN 10270-1	20,605	3,78	1,72	70,6 \| 80,6 \| 66,7 \| 64,5
D-111	3,83	5,5	13,993	EN 10270-1	24,196	3,77	1,73	75,4 \| 79,4 \| 71,5 \| 75,3
D-142AB	4,4	9	16,261	EN 10270-1	39,456	6,57	2,43	90,1 \| 89,4 \| 93,5 \| 87,4
D-138	4,8	6,9	18,629	EN 10270-1	39,399	4,79	2,12	100,0 \| 100,0 \| 100,0 \| 100,0
D-117F	3,5	7,6	20,259	EN 10270-1	37,937	5,73	1,87	89,2 \| 83,7 \| 92,2 \| 91,6
D-115B	3	6,6	21,919	EN 10270-1	31,891	5,15	1,45	79,4 \| 79,0 \| 74,7 \| 84,5
D-142AA	4,4	6	25,554	EN 10270-1	31,557	4,77	1,23	78,1 \| 92,9 \| 69,1 \| 72,4
D-145A	4,5	6,8	40,932	EN 10270-1	59,736	5,34	1,46	68,9 \| 93,7 \| 67,4 \| 45,4
D-179A	5	7,6	45,48	EN 10270-1	75,77	5,93	1,67	65,1 \| 88,9 \| 65,4 \| 41,0
D-180E	5,5	8,3	50,028	EN 10270-1	88,679	6,53	1,77	60,7 \| 81,0 \| 64,0 \| 37,1

Počet podobných kovových pružin: 20

Číslo celního sazebníku: 73202081; Tlačná pružina D-138

Země původu: DE, German; Tlačná pružina D-138
