Tlačná pružina D-140 Pružinová ocel Ø 0,8 x 4 x 14 mm

Cenová stupnice - Tlačná pružina D-140

Množství	Jedn. cena [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Tlačná pružina Nakoupit

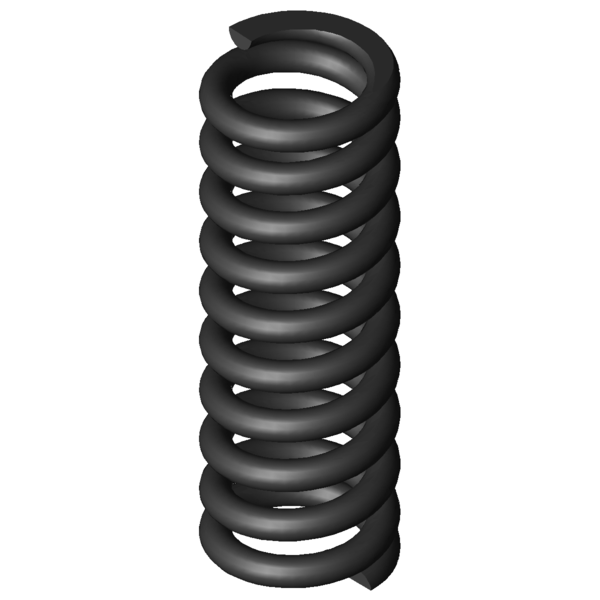

Obrázek produktu Tlačná pružina D-140

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-140

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,8	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	4	mm	Střední průměr vinutí
De	4,8	mm	Vnější průměr vinutí
Dd	2,8	mm	Největší průměr trnu
Dh	5,2	mm	Nejmenší průměr dutinky
L0	14	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	35,783	N	Maximální síla při statickém zatížení
Ln	9,34	mm	Nejmenší délka při statickém zatížení
sn	4,67	mm	Největší dráha pružiny při statickém zatížení
Fndyn	32,14	N	Maximální síla při dynamickém zatížení
Lndyn	9,81	mm	Nejmenší délka při dynamickém zatížení
shdyn	2,51	mm	Největší dráha pružiny při dynamickém zatížení
S	1,553	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	7,671	N/mm	Tuhost pružiny
Gew	0,5243	g	Hmotnost výrobku
Fntol	3,9	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	3,48	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,15	mm	(+/-) Tolerance průměru vinutí
L0tol	0,44	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-140 Pružinová ocel Ø 0,8 x 4 x 14 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-140 Pružinová ocel Ø 0,8 x 4 x 14 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-140 Pružinová ocel Ø 0,8 x 4 x 14 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-140 Pružinová ocel Ø 0,8 x 4 x 14 mm

síla-dráha-výpočet Tlačná pružina D-140

Formulář dotazu Tlačná pružina D-140 Pružinová ocel Ø 0,8 x 4 x 14 mm

Formulář dotazu Tlačná pružina D-140

Podobné tlačné pružiny pro Tlačná pružina D-140 Pružinová ocel Ø 0,8 x 4 x 14 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-140	EN 10270-1	0,8	4,8	14	35,783	9,34	4,67	8,5	7,671	64,3 \| 91,7 \| 62,7 \| 38,5
VD-140	1.4310	0,8	4,8	14	30,734	9,34	4,67	8,5	6,588	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-075C	5	12	1,27	EN 10270-1	9,707	4,36	7,64	65,6 \| 85,9 \| 67,9 \| 43,1
D-090M-04	5	12	1,628	EN 10270-1	10,774	5,38	6,62	73,7 \| 88,5 \| 77,3 \| 55,2
D-080B-02	4	15	1,747	EN 10270-1	15,746	5,99	9,01	74,3 \| 86,4 \| 77,1 \| 59,3
D-077	4,5	10	1,809	EN 10270-1	10,33	4,29	5,71	71,5 \| 82,7 \| 70,6 \| 61,4
D-102	5,63	12,5	2,334	EN 10270-1	16,576	5,4	7,1	86,2 \| 90,5 \| 89,0 \| 79,2
D-085D	3,5	13,4	2,482	EN 10270-1	17,174	6,48	6,92	86,5 \| 83,6 \| 91,8 \| 84,2
D-108	4,63	14	2,95	EN 10270-1	19,251	7,47	6,53	100,0 \| 100,0 \| 100,0 \| 100,0
D-090P	3,5	13,1	3,822	EN 10270-1	23,037	7,07	6,03	83,5 \| 85,5 \| 88,0 \| 77,2
D-114	3,83	15,5	3,918	EN 10270-1	20,659	10,23	5,27	84,4 \| 91,0 \| 86,9 \| 75,2
D-117H-50	6	15	4,05	EN 10270-1	35,072	6,34	8,66	72,6 \| 89,0 \| 76,0 \| 52,9
D-107	4,63	9,6	4,559	EN 10270-1	19,691	5,28	4,32	78,7 \| 89,5 \| 82,0 \| 64,7
D-110D	4	12	4,933	EN 10270-1	22,789	7,38	4,62	76,0 \| 90,7 \| 77,6 \| 59,8
D-117B	5	12,1	5,594	EN 10270-1	34,944	5,85	6,25	72,6 \| 89,7 \| 75,4 \| 52,7
D-134	5,8	12	6,07	EN 10270-1	32,182	6,7	5,3	85,9 \| 89,5 \| 89,0 \| 79,2
D-140	4,8	14	7,671	EN 10270-1	35,783	9,34	4,67	64,3 \| 91,7 \| 62,7 \| 38,5
D-144B	6,3	13,6	7,718	EN 10270-1	46,984	7,51	6,09	87,7 \| 87,4 \| 76,4 \| 99,3
D-142AC	4,4	13	10,522	EN 10270-1	39,073	9,29	3,71	56,6 \| 88,9 \| 53,0 \| 28,0
D-139	4,8	9,7	11,855	EN 10270-1	36,69	6,61	3,1	52,1 \| 81,5 \| 50,0 \| 24,9
D-145C	4,5	15,6	15,08	EN 10270-1	63,183	11,41	4,19	50,8 \| 85,6 \| 47,3 \| 19,6
D-179C	5	17,3	16,756	EN 10270-1	77,445	12,68	4,62	48,1 \| 78,8 \| 47,8 \| 17,6
D-179B-10	5	16	21,224	EN 10270-1	108,242	10,9	5,1	47,6 \| 81,0 \| 47,9 \| 13,9
D-179B	5	10,8	28,942	EN 10270-1	75,77	8,18	2,62	40,2 \| 77,6 \| 32,8 \| 10,2
D-180F	5,5	11,9	31,836	EN 10270-1	92,318	9	2,9	39,1 \| 75,5 \| 32,6 \| 9,3
D-180W	6	12,9	34,73	EN 10270-1	107,024	9,82	3,08	50,4 \| 79,6 \| 49,7 \| 22,1

Počet podobných kovových pružin: 23

Číslo celního sazebníku: 73202081; Tlačná pružina D-140

Země původu: DE, German; Tlačná pružina D-140
