Tlačná pružina D-145C Pružinová ocel Ø 0,9 x 3,6 x 15,6 mm

Name: D-145C - Tlacné pružiny
SKU: D-145C
Availability: InStock

Cenová stupnice - Tlačná pružina D-145C

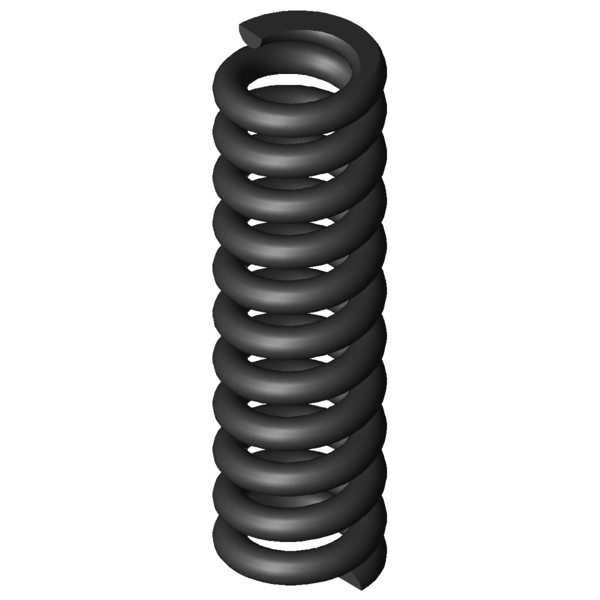

Obrázek produktu Tlačná pružina D-145C

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,9	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	3,6	mm	Střední průměr vinutí
De	4,5	mm	Vnější průměr vinutí
Dd	2,3	mm	Největší průměr trnu
Dh	4,9	mm	Nejmenší průměr dutinky
L0	15,6	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	63,183	N	Maximální síla při statickém zatížení
Ln	11,41	mm	Nejmenší délka při statickém zatížení
sn	4,19	mm	Největší dráha pružiny při statickém zatížení
Fndyn	55,193	N	Maximální síla při dynamickém zatížení
Lndyn	11,94	mm	Nejmenší délka při dynamickém zatížení
shdyn	1,71	mm	Největší dráha pružiny při dynamickém zatížení
S	1,547	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	9,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	15,08	N/mm	Tuhost pružiny
Gew	0,654	g	Hmotnost výrobku
Fntol	7,49	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	7,37	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,2	mm	(+/-) Tolerance průměru vinutí
L0tol	0,43	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145C	EN 10270-1	0,9	4,5	15,6	63,183	11,41	4,19	9,5	15,08	50,8 \| 85,6 \| 47,3 \| 19,6
VD-145C	1.4310	0,9	4,5	15,6	54,268	11,41	4,19	9,5	12,952	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-077	4,5	10	1,809	EN 10270-1	10,33	4,29	5,71	71,5 \| 82,7 \| 70,6 \| 61,4
D-109	4,63	20	2,006	EN 10270-1	19,261	10,4	9,6	59,1 \| 91,3 \| 55,7 \| 30,3
D-085D	3,5	13,4	2,482	EN 10270-1	17,174	6,48	6,92	86,5 \| 83,6 \| 91,8 \| 84,2
D-108	4,63	14	2,95	EN 10270-1	19,251	7,47	6,53	100,0 \| 100,0 \| 100,0 \| 100,0
D-110E	4	18	3,106	EN 10270-1	21,803	10,98	7,02	68,0 \| 86,6 \| 70,7 \| 46,9
D-117C	5	19	3,238	EN 10270-1	32,088	9,09	9,91	69,8 \| 90,2 \| 70,3 \| 48,9
D-114	3,83	15,5	3,918	EN 10270-1	20,659	10,23	5,27	84,4 \| 91,0 \| 86,9 \| 75,2
D-110D	4	12	4,933	EN 10270-1	22,789	7,38	4,62	76,0 \| 90,7 \| 77,6 \| 59,8
D-141	4,8	19,5	5,216	EN 10270-1	34,034	12,98	6,53	88,0 \| 96,4 \| 88,9 \| 78,6
D-117B	5	12,1	5,594	EN 10270-1	34,944	5,85	6,25	72,6 \| 89,7 \| 75,4 \| 52,7
D-142AD	4,4	20	6,625	EN 10270-1	41,022	13,81	6,19	100,0 \| 100,0 \| 100,0 \| 100,0
D-140	4,8	14	7,671	EN 10270-1	35,783	9,34	4,67	64,3 \| 91,7 \| 62,7 \| 38,5
D-117H-70	4	17	7,825	EN 10270-1	41,836	11,65	5,35	62,0 \| 84,2 \| 64,0 \| 37,7
D-142AC	4,4	13	10,522	EN 10270-1	39,073	9,29	3,71	56,6 \| 88,9 \| 53,0 \| 28,0
D-145C	4,5	15,6	15,08	EN 10270-1	63,183	11,41	4,19	50,8 \| 85,6 \| 47,3 \| 19,6
D-179C	5	17,3	16,756	EN 10270-1	77,445	12,68	4,62	48,1 \| 78,8 \| 47,8 \| 17,6
D-179B-10	5	16	21,224	EN 10270-1	108,242	10,9	5,1	47,6 \| 81,0 \| 47,9 \| 13,9

Počet podobných kovových pružin: 16
