Tlačná pružina D-142AD Pružinová ocel Ø 0,8 x 3,6 x 20 mm

Cenová stupnice - Tlačná pružina D-142AD

Množství	Jedn. cena [EUR]
1	4,8100 EUR
2	3,3900 EUR
3	3,2300 EUR
7	1,8100 EUR
17	0,7800 EUR
37	0,4700 EUR
75	0,2700 EUR
125	0,2226 EUR
175	0,1689 EUR
250	0,1503 EUR
350	0,1199 EUR
450	0,1011 EUR

Tlačná pružina Nakoupit

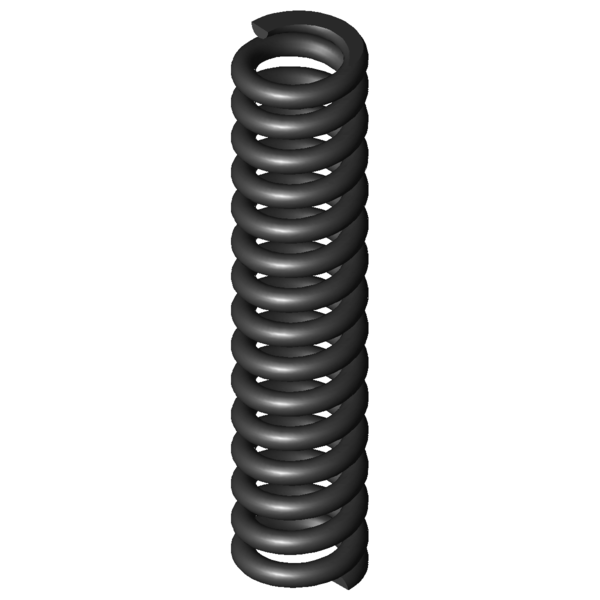

Obrázek produktu Tlačná pružina D-142AD

Množství:Množství: Přidat do nákupního košíku

Technické údaje - Tlačná pružina D-142AD

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,8	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	3,6	mm	Střední průměr vinutí
De	4,4	mm	Vnější průměr vinutí
Dd	2,4	mm	Největší průměr trnu
Dh	4,8	mm	Nejmenší průměr dutinky
L0	20	mm	Délka nenapnuté pružiny
Lk	9,61	mm	Vzpěrná délka
Fn	41,022	N	Maximální síla při statickém zatížení
Ln	13,81	mm	Nejmenší délka při statickém zatížení
sn	6,19	mm	Největší dráha pružiny při statickém zatížení
Fndyn	36,305	N	Maximální síla při dynamickém zatížení
Lndyn	14,52	mm	Nejmenší délka při dynamickém zatížení
shdyn	3,05	mm	Největší dráha pružiny při dynamickém zatížení
S	1,422	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	13,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	6,625	N/mm	Tuhost pružiny
Gew	0,6965	g	Hmotnost výrobku
Fntol	4,55	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	4,48	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,15	mm	(+/-) Tolerance průměru vinutí
L0tol	0,59	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Datový list Tlačná pružina D-142AD Pružinová ocel Ø 0,8 x 3,6 x 20 mm

Datový list stáhnout soubor pdf

Charakteristika kovové pružiny Tlačná pružina D-142AD Pružinová ocel Ø 0,8 x 3,6 x 20 mm

Charakteristika kovové pružiny stáhnout soubor pdf

CAD data Tlačná pružina D-142AD Pružinová ocel Ø 0,8 x 3,6 x 20 mm

CAD modely stažení: step, stl, iges ...

síla-dráha-výpočet Tlačná pružina D-142AD Pružinová ocel Ø 0,8 x 3,6 x 20 mm

síla-dráha-výpočet Tlačná pružina D-142AD

Formulář dotazu Tlačná pružina D-142AD Pružinová ocel Ø 0,8 x 3,6 x 20 mm

Formulář dotazu Tlačná pružina D-142AD

Podobné tlačné pružiny pro Tlačná pružina D-142AD Pružinová ocel Ø 0,8 x 3,6 x 20 mm

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Podobné tlačné pružiny z jiného materiálu

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-142AD	EN 10270-1	0,8	4,4	20	41,022	13,81	6,19	13,5	6,625	100,0 \| 100,0 \| 100,0 \| 100,0
VD-142AD	1.4310	0,8	4,4	20	35,233	13,81	6,19	13,5	5,69	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Podobné tlačné pružiny s jinou konfigurací nosnosti

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-078	4,5	15	1,17	EN 10270-1	10,437	6,08	8,92	64,5 \| 90,0 \| 63,7 \| 39,7
D-080B-04	4	22	1,188	EN 10270-1	16,235	8,33	13,67	47,3 \| 81,4 \| 42,4 \| 17,9
D-090M-05	5	18	1,245	EN 10270-1	14,064	6,7	11,3	64,5 \| 85,9 \| 65,4 \| 42,2
D-080H	3,8	18	1,312	EN 10270-1	11,988	8,87	9,13	49,3 \| 79,6 \| 48,5 \| 19,8
D-109A	4,63	20	1,355	EN 10270-1	7,068	14,79	5,21	54,1 \| 91,3 \| 50,7 \| 20,5
D-085E	3,5	20,7	1,521	EN 10270-1	16,365	9,94	10,76	50,4 \| 79,6 \| 48,7 \| 22,9
D-109	4,63	20	2,006	EN 10270-1	19,261	10,4	9,6	59,1 \| 91,3 \| 55,7 \| 30,3
D-085G	3,2	20	2,231	EN 10270-1	22,555	9,89	10,11	56,7 \| 78,4 \| 58,1 \| 33,7
D-090Q	3,5	20,2	2,343	EN 10270-1	21,915	10,85	9,35	59,2 \| 82,4 \| 59,8 \| 35,4
D-115	3,83	22,5	2,647	EN 10270-1	21,095	14,53	7,97	63,1 \| 84,9 \| 64,5 \| 39,9
D-110E	4	18	3,106	EN 10270-1	21,803	10,98	7,02	68,0 \| 86,6 \| 70,7 \| 46,9
D-117C	5	19	3,238	EN 10270-1	32,088	9,09	9,91	69,8 \| 90,2 \| 70,3 \| 48,9
D-117H-60	5,35	20	3,312	EN 10270-1	32,543	10,17	9,83	71,0 \| 92,0 \| 71,2 \| 50,0
D-141	4,8	19,5	5,216	EN 10270-1	34,034	12,98	6,53	88,0 \| 96,4 \| 88,9 \| 78,6
D-142AD	4,4	20	6,625	EN 10270-1	41,022	13,81	6,19	100,0 \| 100,0 \| 100,0 \| 100,0
D-117H	3,5	19	7,189	EN 10270-1	38,852	13,6	5,4	90,1 \| 87,3 \| 91,0 \| 92,1
D-117H-70	4	17	7,825	EN 10270-1	41,836	11,65	5,35	62,0 \| 84,2 \| 64,0 \| 37,7
D-145D	4,5	24,36	9,243	EN 10270-1	63,592	17,48	6,88	79,5 \| 89,6 \| 77,2 \| 71,7
D-179	5,1	23	11,37	EN 10270-1	72,454	16,63	6,37	73,2 \| 84,4 \| 76,9 \| 58,3
D-145C	4,5	15,6	15,08	EN 10270-1	63,183	11,41	4,19	50,8 \| 85,6 \| 47,3 \| 19,6
D-179C	5	17,3	16,756	EN 10270-1	77,445	12,68	4,62	48,1 \| 78,8 \| 47,8 \| 17,6
D-180G	5,5	18,9	18,431	EN 10270-1	91,313	13,95	4,95	60,3 \| 82,4 \| 62,4 \| 35,9

Počet podobných kovových pružin: 21

Číslo celního sazebníku: 73202081; Tlačná pružina D-142AD

Země původu: DE, German; Tlačná pružina D-142AD
