Tlačná pružina D-145B Pružinová ocel Ø 0,9 x 3,6 x 9,7 mm

Name: D-145B - Tlacné pružiny
SKU: D-145B
Availability: InStock

Cenová stupnice - Tlačná pružina D-145B

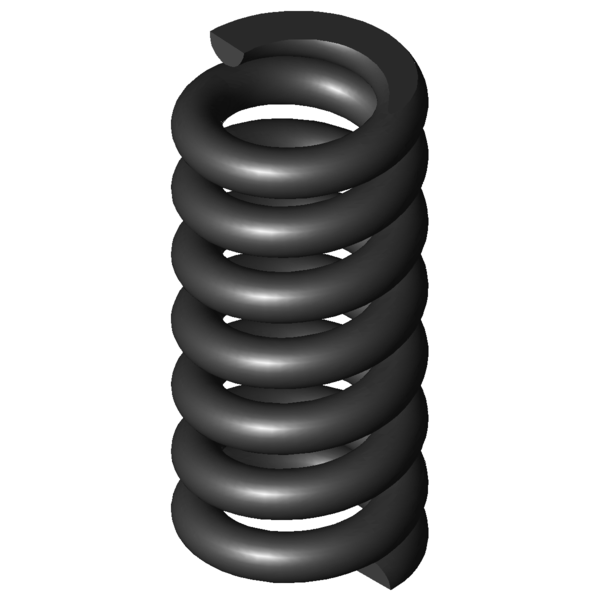

Obrázek produktu Tlačná pružina D-145B

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	0,9	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	3,6	mm	Střední průměr vinutí
De	4,5	mm	Vnější průměr vinutí
Dd	2,3	mm	Největší průměr trnu
Dh	4,9	mm	Nejmenší průměr dutinky
L0	9,7	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	60,852	N	Maximální síla při statickém zatížení
Ln	7,36	mm	Nejmenší délka při statickém zatížení
sn	2,34	mm	Největší dráha pružiny při statickém zatížení
Fndyn	52,877	N	Maximální síla při dynamickém zatížení
Lndyn	7,67	mm	Nejmenší délka při dynamickém zatížení
shdyn	1,02	mm	Největší dráha pružiny při dynamickém zatížení
S	1,6	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	5,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	26,048	N/mm	Tuhost pružiny
Gew	0,4265	g	Hmotnost výrobku
Fntol	8,24	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	8,12	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,2	mm	(+/-) Tolerance průměru vinutí
L0tol	0,28	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	C	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-145B	EN 10270-1	0,9	4,5	9,7	60,852	7,36	2,34	5,5	26,048	63,7 \| 87,1 \| 63,6 \| 40,5
VD-145B	1.4310	0,9	4,5	9,7	52,266	7,36	2,34	5,5	22,372	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-085C	3,5	8,4	4,288	EN 10270-1	18,122	4,17	4,23	44,1 \| 73,3 \| 42,5 \| 16,5
D-107	4,63	9,6	4,559	EN 10270-1	19,691	5,28	4,32	64,7 \| 82,5 \| 68,1 \| 43,3
D-110D	4	12	4,933	EN 10270-1	22,789	7,38	4,62	67,8 \| 87,3 \| 69,3 \| 46,8
D-117B	5	12,1	5,594	EN 10270-1	34,944	5,85	6,25	72,3 \| 89,5 \| 74,4 \| 53,1
D-113	3,83	11	5,762	EN 10270-1	20,986	7,36	3,64	71,4 \| 83,5 \| 75,9 \| 54,7
D-090O	3,5	8,4	6,602	EN 10270-1	25,365	4,56	3,84	50,6 \| 75,2 \| 51,3 \| 25,4
D-106	4,63	6,7	7,164	EN 10270-1	20,642	3,82	2,88	54,6 \| 78,8 \| 57,6 \| 27,6
D-110C	4	8	7,624	EN 10270-1	21,193	5,22	2,78	56,4 \| 80,5 \| 59,5 \| 29,3
D-117A	5	8,5	8,79	EN 10270-1	37,501	4,23	4,27	59,0 \| 85,1 \| 58,2 \| 33,8
D-112	3,83	7,8	8,905	EN 10270-1	23,102	5,21	2,59	59,0 \| 78,5 \| 64,2 \| 34,3
D-142AC	4,4	13	10,522	EN 10270-1	39,073	9,29	3,71	100,0 \| 100,0 \| 100,0 \| 100,0
D-139	4,8	9,7	11,855	EN 10270-1	36,69	6,61	3,1	88,8 \| 88,8 \| 88,7 \| 89,0
D-142AB	4,4	9	16,261	EN 10270-1	39,456	6,57	2,43	79,0 \| 89,7 \| 82,3 \| 64,9
D-138	4,8	6,9	18,629	EN 10270-1	39,399	4,79	2,12	77,9 \| 84,6 \| 77,7 \| 71,5
D-145B	4,5	9,7	26,048	EN 10270-1	60,852	7,36	2,34	63,7 \| 87,1 \| 63,6 \| 40,5
D-179B	5	10,8	28,942	EN 10270-1	75,77	8,18	2,62	60,4 \| 83,7 \| 61,1 \| 36,4
D-145A	4,5	6,8	40,932	EN 10270-1	59,736	5,34	1,46	78,0 \| 90,0 \| 80,3 \| 63,6
D-179A	5	7,6	45,48	EN 10270-1	75,77	5,93	1,67	73,1 \| 86,1 \| 75,8 \| 57,3
D-180E	5,5	8,3	50,028	EN 10270-1	88,679	6,53	1,77	69,0 \| 83,1 \| 72,1 \| 51,9

Počet podobných kovových pružin: 18
