Tlačná pružina D-207E Pružinová ocel Ø 1,4 x 5,7 x 22 mm

Name: D-207E - Tlacné pružiny
SKU: D-207E
Availability: InStock

Cenová stupnice - Tlačná pružina D-207E

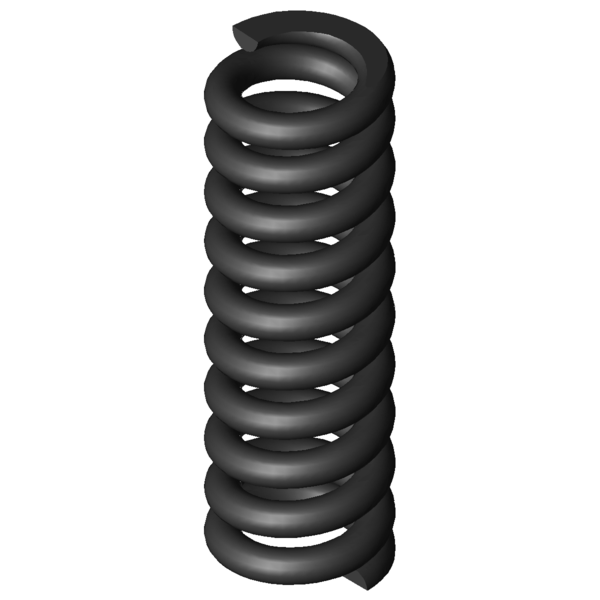

Obrázek produktu Tlačná pružina D-207E

Množství:Množství: Přidat do nákupního košíku

Značka	Hodnota	Jednotka	Popis
Druh materiálu	EN 10270-1	-	Druh materiálu
Stav konců pružiny	Dosedající a broušené vinutí	-	Stav konců pružiny
F1		N	Síla předepjaté pružiny
L1		mm	Délka předepjaté pružiny
s1		mm	Dráha předepjaté pružiny
F2		N	Síla napnuté pružiny
L2		mm	Délka napnuté pružiny
s2		mm	Dráha napnuté pružiny
d	1,4	mm	Prumer drátu
Di		mm	Vnitřní průměr vinutí
D	5,7	mm	Střední průměr vinutí
De	7,1	mm	Vnější průměr vinutí
Dd	3,9	mm	Největší průměr trnu
Dh	7,6	mm	Nejmenší průměr dutinky
L0	22	mm	Délka nenapnuté pružiny
Lk		mm	Vzpěrná délka
Fn	144,55	N	Maximální síla při statickém zatížení
Ln	16,19	mm	Nejmenší délka při statickém zatížení
sn	5,81	mm	Největší dráha pružiny při statickém zatížení
Fndyn	125,802	N	Maximální síla při dynamickém zatížení
Lndyn	16,94	mm	Nejmenší délka při dynamickém zatížení
shdyn	2,29	mm	Největší dráha pružiny při dynamickém zatížení
S	2,424	mm	Stoupání pružiny (mezi dvěma středy vinutí)
n	8,5	Kus	Počet pružících vinutí
nt		Kus	Celkový počet vinutí
R	24,862	N/mm	Tuhost pružiny
Gew	2,2879	g	Hmotnost výrobku
Fntol	15,77	N	(+/-) Tolerance pro statickou maximální sílu
Fndtol	15,49	N	(+/-) Tolerance pro dynamickou maximální sílu
Detol	0,2	mm	(+/-) Tolerance průměru vinutí
L0tol	0,55	mm	(+/-) Tolerance délky nenapnuté pružiny
PG	F	-	Cenová skupina pro tento výrobek
F1tol		N	(+/-) Tolerance síly předepjaté pružiny
F2tol		N	(+/-) Tolerance síly napnuté pružiny

Technický výkres Tlačná pružina

Pro srovnání jsou uvedeny podobné tlačné pružiny. Ty se od stávající pružiny liší materiálem, hlavními rozměry a zatížením.

Následující tlačné pružiny se od současné pružiny liší pouze svým materiálem.

číslo článku	Materiál	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Kus)	R (N/mm)	Podobnost in %: Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-207E	EN 10270-1	1,4	7,1	22	144,55	16,19	5,81	8,5	24,862	100,0 \| 100,0 \| 100,0 \| 100,0
VD-207E	1.4310	1,4	7,1	22	124,154	16,19	5,81	8,5	21,354	92,9 \| 100,0 \| 92,9 \| 85,9

Počet podobných kovových pružin: 2

Následující tlačné pružiny se liší od aktuální pružiny z hlediska únosnosti.

Přednost

číslo článku	De (mm)	L0 (mm)	R (N/mm)	Materiál	Fn (N)	Ln (mm)	sn (mm)	Podobnost in % Celkově \| Geometrie \| Zatížení \| Ztuhlost
D-144	6,9	19,5	3,868	EN 10270-1	35,973	10,2	9,3	47,5 \| 83,4 \| 43,7 \| 15,5
D-144C	6,3	22,2	4,468	EN 10270-1	47,065	11,67	10,53	48,6 \| 84,0 \| 43,9 \| 18,0
D-169	7,3	21,5	4,793	EN 10270-1	46,226	11,86	9,64	51,4 \| 88,8 \| 46,1 \| 19,3
D-173B	7	24,5	4,965	EN 10270-1	57,277	12,96	11,54	50,5 \| 86,6 \| 45,0 \| 19,9
D-173C-10	6,5	24	6,445	EN 10270-1	71,667	12,88	11,12	53,9 \| 84,9 \| 50,9 \| 25,9
D-173A-01	7	18	7,861	EN 10270-1	71,344	8,92	9,08	57,4 \| 83,9 \| 56,7 \| 31,6
D-200A-05	8,5	22	10,041	EN 10270-1	73,099	14,72	7,28	65,5 \| 90,9 \| 65,2 \| 40,4
D-180D-03	6,5	20	11,144	EN 10270-1	79,98	12,82	7,18	66,6 \| 87,0 \| 68,1 \| 44,8
D-203	7,55	25	11,702	EN 10270-1	121,792	14,59	10,41	69,2 \| 90,4 \| 70,0 \| 47,0
D-205A-10	7	25	13,771	EN 10270-1	124,778	15,94	9,06	74,2 \| 92,0 \| 75,2 \| 55,4
D-206	7,3	23	14,967	EN 10270-1	107,109	15,84	7,16	77,7 \| 95,3 \| 77,6 \| 60,1
D-205D	6,8	19	17,116	EN 10270-1	76,994	14,5	4,5	74,9 \| 90,5 \| 65,4 \| 68,8
D-180X	6	20,5	20,107	EN 10270-1	106,293	15,21	5,29	83,6 \| 87,8 \| 82,3 \| 80,8
D-207H	7	23,8	23,458	EN 10270-1	141,94	17,75	6,05	96,1 \| 97,0 \| 97,1 \| 94,3
D-207E	7,1	22	24,862	EN 10270-1	144,55	16,19	5,81	100,0 \| 100,0 \| 100,0 \| 100,0

Počet podobných kovových pružin: 14
